Вапняно-силікатний рафінувальний шлак

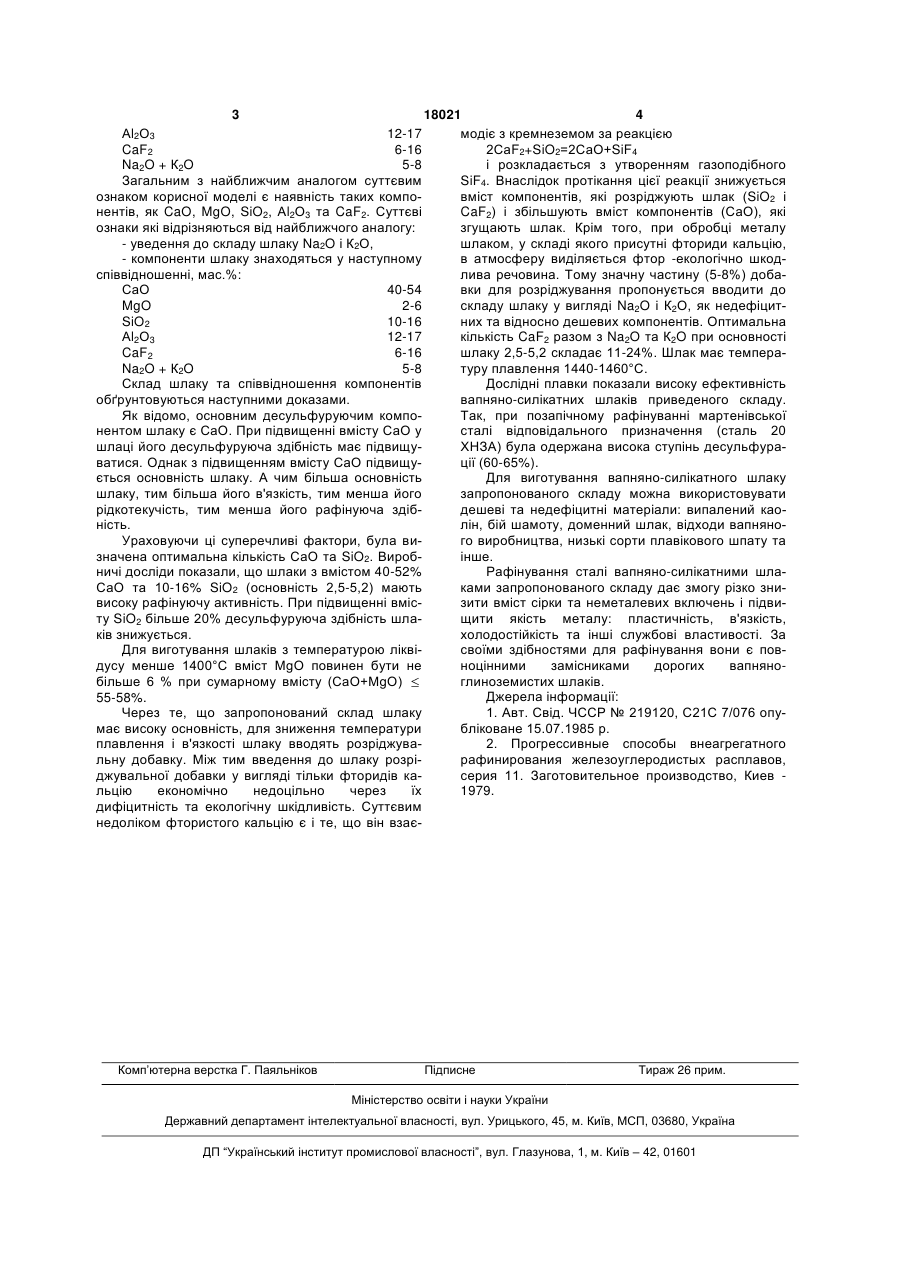

Вапняно-силікатний рафінувальний шлак, що містить СаО - SiO2 - Аl2О3 - MgO - CaF2, який відрізняється тим, що додатково введено Na2O і К2О у наступному співвідношенні компонентів, мас.%: СаО 40-54 MgO 2-6 SiO2 10-16 Аl2О3 12-17 CaF2 6-16 Na2O + К2O 5-8. (19) (21) u200605071 (22) 10.05.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Бойко Володимир Семенович, Кліманчук Владислав Владиславович, Ларіонов Олександр Олексійович, Аріх Сергій Георгійович, Небога Борис Володимирович, Побегайло Андрій Володимирович, Анищенко Миколай Федорович, Климов Юрій Васильович, Богун Олександр Петрович, Галинков Дмитро Олександрович 3 18021 4 Аl2О3 12-17 модіє з кремнеземом за реакцією CaF2 6-16 2СаF2+SiO2=2СаО+SiF4 Na2O + К2O 5-8 і розкладається з утворенням газоподібного Загальним з найближчим аналогом суттєвим SiF4. Внаслідок протікання цієї реакції знижується ознаком корисної моделі є наявність таких комповміст компонентів, які розріджують шлак (SiO2 і нентів, як CaO, MgO, SiO2, Аl2О3 та CaF2. Суттєві CaF2) і збільшують вміст компонентів (CaO), які ознаки які відрізняються від найближчого аналогу: згущають шлак. Крім того, при обробці металу - уведення до складу шлаку Na2O і К2О, шлаком, у складі якого присутні фториди кальцію, - компоненти шлаку знаходяться у наступному в атмосферу виділяється фтор -екологічно шкодспіввідношенні, мас.%: лива речовина. Тому значну частину (5-8%) добаСаО 40-54 вки для розріджування пропонується вводити до MgO 2-6 складу шлаку у вигляді Na2O і К2О, як недефіцитSiO2 10-16 них та відносно дешевих компонентів. Оптимальна Аl2О3 12-17 кількість CaF2 разом з Na2O та К2O при основності CaF2 6-16 шлаку 2,5-5,2 складає 11-24%. Шлак має темпераNa2O + К2O 5-8 туру плавлення 1440-1460°С. Склад шлаку та співвідношення компонентів Дослідні плавки показали високу ефективність обґрунтовуються наступними доказами. вапняно-силікатних шлаків приведеного складу. Як відомо, основним десульфуруючим компоТак, при позапічному рафінуванні мартенівської нентом шлаку є CaO. При підвищенні вмісту CaO у сталі відповідального призначення (сталь 20 шлаці його десульфуруюча здібність має підвищуХНЗА) була одержана висока ступінь десульфураватися. Однак з підвищенням вмісту CaO підвищуції (60-65%). ється основність шлаку. А чим більша основність Для виготування вапняно-силікатного шлаку шлаку, тим більша його в'язкість, тим менша його запропонованого складу можна використовувати рідкотекучість, тим менша його рафінуюча здібдешеві та недефіцитні матеріали: випалений каоність. лін, бій шамоту, доменний шлак, відходи вапняноУраховуючи ці суперечливі фактори, була виго виробництва, низькі сорти плавікового шпату та значена оптимальна кількість CaO та SiO2. Виробінше. ничі досліди показали, що шлаки з вмістом 40-52% Рафінування сталі вапняно-силікатними шлаCaO та 10-16% SiO2 (основність 2,5-5,2) мають ками запропонованого складу дає змогу різко знивисоку рафінуючу активність. При підвищенні вмісзити вміст сірки та неметалевих включень і підвиту SiO2 більше 20% десульфуруюча здібність шлащити якість металу: пластичність, в'язкість, ків знижується. холодостійкість та інші службові властивості. За Для виготування шлаків з температурою ліквісвоїми здібностями для рафінування вони є повдусу менше 1400°С вміст MgO повинен бути не ноцінними замісниками дорогих вапняноглиноземистих шлаків. більше 6 % при сумарному вмісту (CaO+MgO) Джерела інформації: 55-58%. 1. Авт. Свід. ЧССР № 219120, С21С 7/076 опуЧерез те, що запропонований склад шлаку бліковане 15.07.1985 р. має високу основність, для зниження температури 2. Прогрессивные способы внеагрегатного плавлення і в'язкості шлаку вводять розріджуварафинирования железоуглеродистых расплавов, льну добавку. Між тим введення до шлаку розрісерия 11. Заготовительное производство, Киев джувальної добавки у вигляді тільки фторидів ка1979. льцію економічно недоцільно через їх дифіцитність та екологічну шкідливість. Суттєвим недоліком фтористого кальцію є і те, що він взає Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
