Запірний пристрій

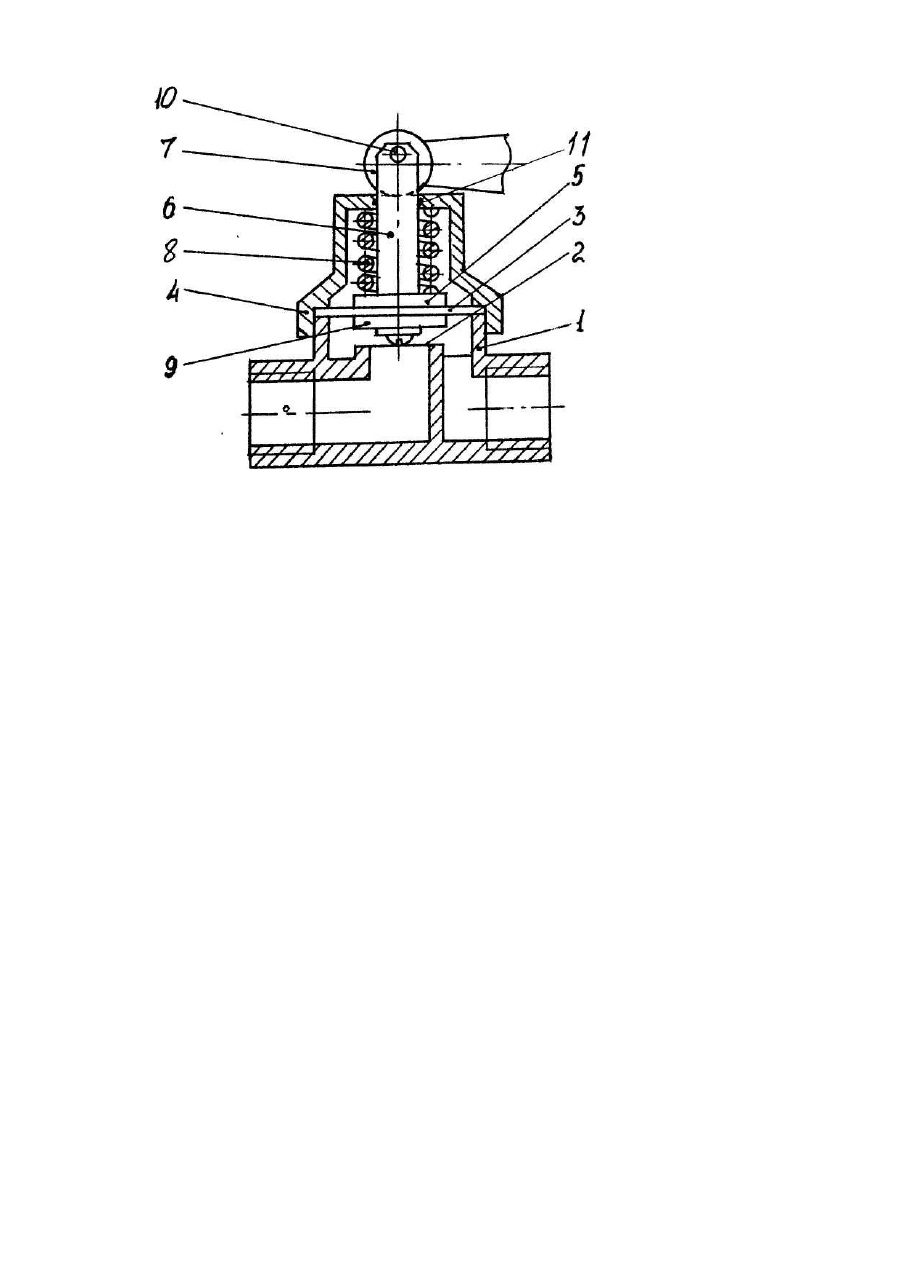

Изобретение относится к трубопроводной запорной арматуре и может быть использовано в различных областях те хники, в частности в газовых сетя х низкого давления. Известен диафрагменный вентиль (патент Германии № 503770, кл. 47 1/03 от 31.07.30), содержащий корпус, крышку, седло, к которому прижата диафрагма в положении "закрыто", шпиндель привода, диафрагму, прижимную пяту, винтовую пару для перемещения шпинделя привода. Недостатком такого вентиля является отсутствие гарантии полного закрытия вентиля при неправильной регулировке ограничителя хода, а также открытия вентиля при залегания диафрагмы на седле, т.к. поднятие диафрагмы осуществляется давлением рабочей среды, которое в газовых сетях низкого давления незначительно. К недостаткам следует отнести также винтовой привод перемещения диафрагмы, при котором на закрытие и открытие вентиля требуется сравнительно много времени. Известно запорное устройство (авт.св. СССР №1203297, кл. 16 К 7/06, Бюл. Ns 1, 07.01.86), содержащее корпус, в котором расположен пережимной элемент с эксцентриком. Недостатком такого запорного устройства является то, что оно может быть использовано только при эластичных тр убопроводах. Наиболее близким по технической сущности к заявляемому объекту является запорное устройство (патент Франции № 802154, кл. 47 22/04 от 21.02.36), содержащее корпус с седлом под диафрагму, крышку корпуса, диафрагму, прижимную пяту, скрепленную со штоком привода, эксцентриковый привод перемещения диафрагмы. Недостатки такого запорного устройства заключаются в следующем: поднятие диафрагмы в положение "открыто" не всегда гарантировано, так как оно осуществляется давлением рабочей среды и при низком ее давлении, например, в газовых сетя х низкого давления, возможно залегания диафрагмы на седле, перемещение диафрагмы на закрытие и прижатие ее к торцу седла осуществляется эксцентриковым приводом и при появлении зазоров между деталями привода, в результате их износа в процессе эксплуатации, а также при усадке материала диафрагмы, последняя не будет герметично прилегать к седлу, в связи с тем, что диафрагмы работает в условиях сложного изгиба и она должна быть изготовлена из мягкого эластичного материала, а в месте контакта диафрагмы с торцом седла последняя работает на сжатие, то это отрицательно отразится на сроке эксплуатации диафрагмы, при закрытии устройства и повороте при этом приводного эксцентрика на угол, меньше необходимого, запорное устройство не будет полностью перекрыто. В основу изобретения поставлена задача создания запорного устройства, в котором, благодаря изменению его конструкции, а именно применением пружины для закрытия устройства, протектора между диафрагмой и седлом и кинематической связи диафрагмы с эксцентриковым приводом, обеспечивается гарантированное закрытие и открытие устройства независимо от износа деталей привода и давления рабочей среды. Кроме того, осуществляется автоматическое дозакрытие устройства при недовороте приводного эксцентрика до полного закрытия и защита диафрагмы от преждевременного износа. Поставленная задача решается тем, что в запорном устройстве, содержащем корпус с седлом, крышку корпуса, диафрагму, прижимную пяту, скрепленную со штоком привода, эксцентриковой привод перемещения диафрагмы прижимная пята подпружинена в направлении перемещения диафрагмы на закрытие, а между диафрагмой и торцом седлом расположен протектор из износостойкого материала, при этом диафрагма и протектор по оси скреплены с прижимной пятой, а шток привода шарнирно связан с эксцентриком привода. Перемещение диафрагмы на закрытие посредством пружины обеспечивает герметичное закрытие устройства независимо от наличия зазоров между деталями привода, а также автоматическое дозакрытие устройства. Поднятие диафрагмы в положение "открыто" посредством эксцентрикового привода обеспечивает гарантированное открытие устройства независимо от давления среды. Протектор между диафрагмой и торцом седла из износостойкого материала защищает диафрагму от преждевременного износа. На чертеже изображена схема предлагаемого устройства. Устройство содержит корпус 1 с седлом 2, диафрагму 3, зажатую между корпусом и крышкой корпуса 4, крышку корпуса 4, прижимную пяту 5 скрепленную со штоком 6 привода, эксцентрик 7 привода перемещения диафрагмы, шарнирно связанный со штоком 6, пружину 8, расположенную между внутренней поверхностью крышки 4 и верхним торцом прижимной пяты 5, протектор 9 и ось 10 шарнирной связи штока 6 привода с эксцентриком 7„В крышке 4 имеется уплотнение 11. Устройство работает следующим образом. В положении, показанном на чертеже, диафрагма 3 посредством эксцентрика 7 через шток 6 и прижимную пяту 5 поднята в положение "открыто". Пружина 8 в этом положении находится в сжатом состоянии, а ось 10, находясь на оси штока привода 6 удерживает эксцентрик 7 от поворота и тем самым диафрагму 3 в положении "открыто". При повороте эксцентрика 7 на некоторый угол ось 10 сместится с оси штока привода б, что даст возможность пружине 8 разжимаясь провернуть эксцентрик 8, переместить диафрагму 3 в положение "закрыто" и постоянно удерживать ее на седле 2 в прижатом состоянии. Открытие устройства осуществляется поворотом эксцентрика 8 в обратном направлении до совмещения центра оси 10 с осью штока привода 6, как показано на чертеже.
