Пристрій для дозувального подавання ущільнюючої пасти

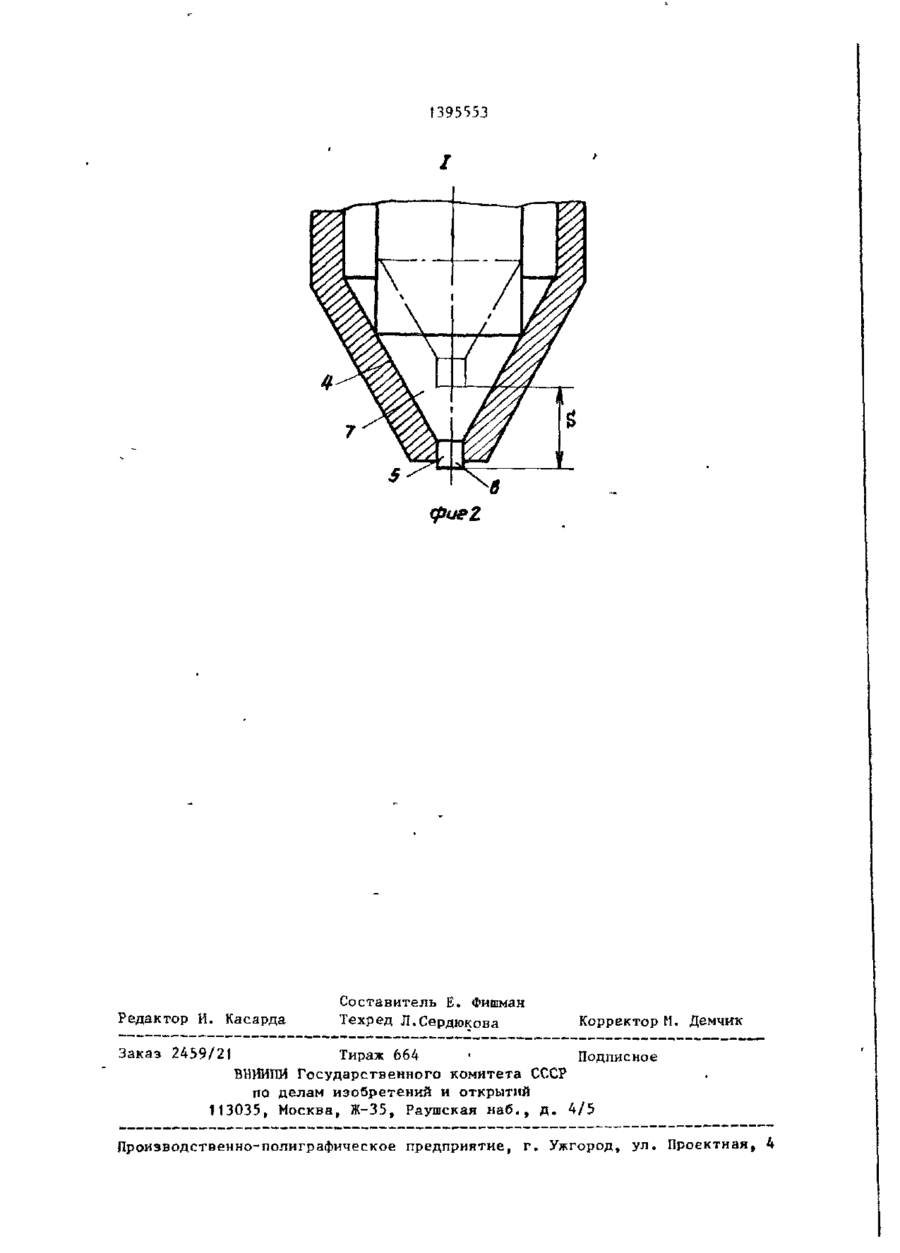

Изобретение относится к дозиро'вочной технике и может быть использовано для нанесения уплотнительной пасты. Целью изобретения является упрощение конструкции. Паста через патрубок 2 поступает в полый корпус 1 и под из быточным давлением через калибровочное отверстие сопла 3 - на поле флан 00 со СП ел со к ца вращающейся крышки. При ходе запорного клапана вверх от крайнего нижнего положения на величину S диафрагма 9 пройдет расстояние вдвое меньше за порного клапана 6. После окончания выдачи пасты запорный клапан 6 опускается при помощи пружины 11 и запирает калибровочное отверстие 5. 2 ил. 1 Изобретение относится к дозировочной технике и может быть использовано для нанесения уплотнительной пасты. Цель изобретения - упрощение кон- 5 струкции. На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 узел I на фиг. 1 (запорный клапан). Устройство состоит из полого кор"" 10 пуса 1 с патрубком 2 для соединения с нагнетательным трубопроводом, сопла 3 с коническим седлом 4, имеющим на выходе цилиндрическое калибровочное отверстие 5, смонтированный в нем Ї5 запорный клапан 6, рабочая часть которого имеет коническую поверхность 7, переходящую в калибровочный цит линдр 8 и диафрагму 9, выполненную в виде части тора, образованную при 20 рассечении его плоскостью, проходящей перпендикулярно оси тора. При этом наружная его кромка укреплена на корпусе 1, а внутренняя - на запорном клапане 6. 25 Устройство работает следующим образом. Паста, находящаяся в гидравлической камере а под избыточным давлением, истекает из цилиндрического ка30 лнбровочного отверстия 5 сопла 3 на поле фланца вращающейся крышки 10 при подъеме запорного клапана 6. нию хода диафрагмы ^ на площадь поперечного сечения диафрагмы, которая ограничена диаметрами D и d, Таким образом, обеспечивается стабильное истечение пасты благодаря тому, что при ходе запорного клапана минимально изменяется объем гидравлической камеры, а следовательно, давление в ней. После окончания пастирования по команде извне рычажная система (не показана) опускает запорный клапан 6 при помощи пружины 11, запирает герметично калибровочное отверстие 5 сопла 3 своей опорной конической поверхностью 7, которая плотно, без зазоров , устанавливается в коническом седле 4 сопла 3. При этом калибровочный цилиндр 8 запорного клапана входит в цилиндрическое калибровочное отверстие 5 сопла 3 по всей длине отверстия 5 и полностью очищает калибровочное отверстие сопла от остатков пасты. Ф о р м у л а и з о б р е т е н и я Устройство для дозированной подачи уплотнительной пасты, содержащее полый корпус с патрубком для соединения с нагнетательным трубопроводом, сопла с коническим седлом, имеющим на выходе цилиндрическое калибровочное отверстие, смонтированный в нем заХод запорного клапана обычно равен 35 порный клапан и диафрагму для образо3-5 мм. При ходе запорного клапана 6 вания камеры с продуктом, о т л и вверх от крайнего нижнего положения ч а ю щ е е с я тем, что, с целью на величину S эластичная диафрагма упрощения конструкции, диафрагма выпроходит расстояние вдвое меньшее хополнена в виде части тора, образованS ной при рассечении его плоскостью, проходящей перпендикулярно оси тора, да запорного клапана, равное -г, слепри этом наружная его кромка укрепледовательно, увеличение объема гидравна на корпусе, а внутренняя - на залической камеры, зависящее от велипорном клапане. чин хода диафрагмы, равно пронзведе 395553
