Пристрій для з’єднання листових або рулонних матеріалів
Формула / Реферат
1. Пристрій для з'єднання листових або рулонних матеріалів, що містить два профілі з пазами та притискними фіксуючими виступами, який відрізняється тим, що кожний профіль містить два зубці, два пази між ними, шийку та дві площини, на одній з яких закріплено листовий або рулонний матеріал, профілі виконано однакової форми, повернутими один до одного так, що зубці одного профілю заходять у пази другого профілю і навпаки із скріпленням їх між собою за допомогою притискних фіксуючих виступів на зубцях.
2. Пристрій за п. 1, який відрізняється тим, що виконаний з полімерного матеріалу.
3. Пристрій за п. 1, який відрізняється тим, що листовий або рулонний матеріал закріплено за допомогою двостороннього скотчу, клею, зварювання тощо.
Текст

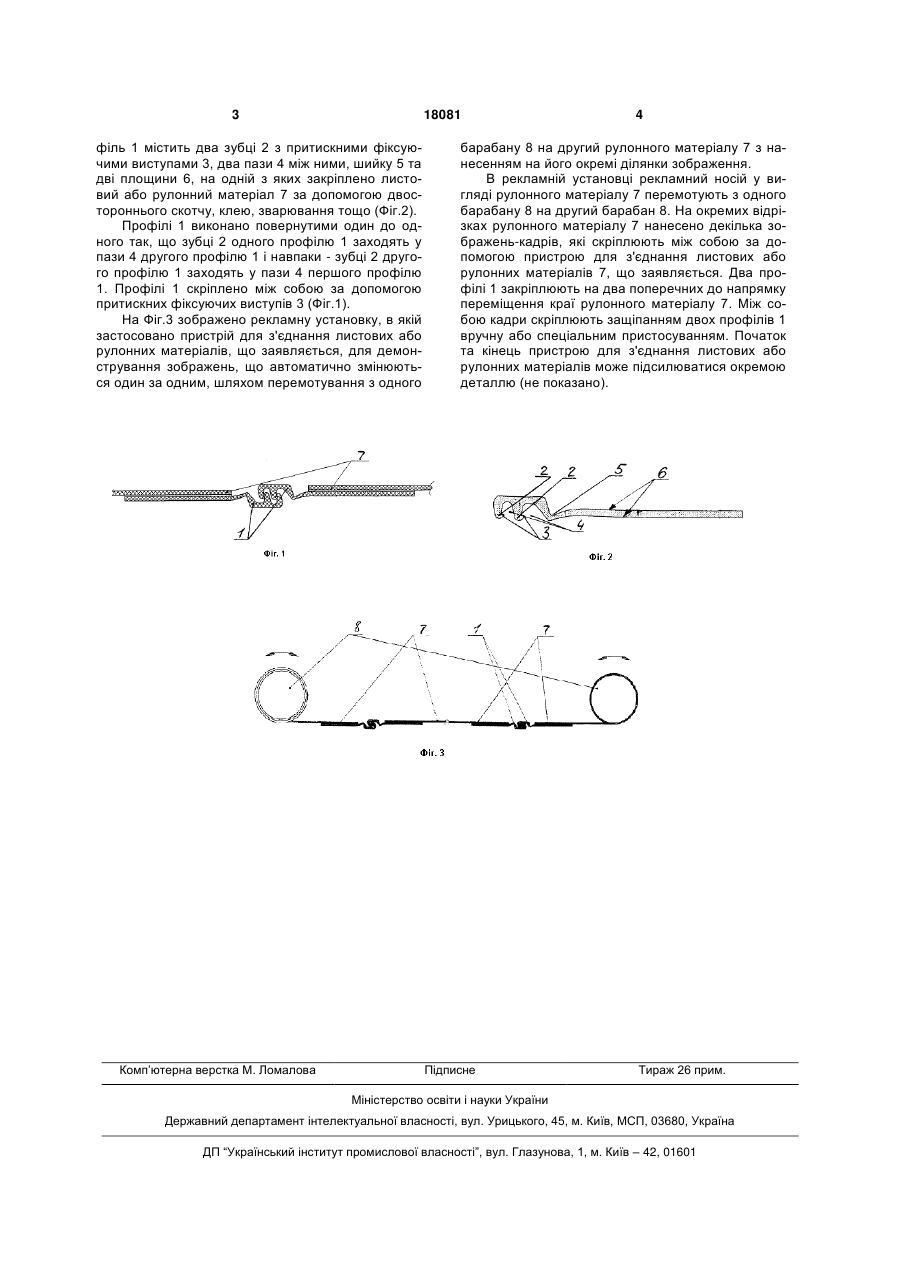

1. Пристрій для з'єднання листових або рулонних матеріалів, що містить два профілі з пазами та притискними фіксуючими виступами, який відрізняється тим, що кожний профіль містить два зубці, два пази між ними, шийку та дві площини, на одній з яких закріплено листовий або ру 3 18081 філь 1 містить два зубці 2 з притискними фіксуючими виступами 3, два пази 4 між ними, шийку 5 та дві площини 6, на одній з яких закріплено листовий або рулонний матеріал 7 за допомогою двостороннього скотчу, клею, зварювання тощо (Фіг.2). Профілі 1 виконано повернутими один до одного так, що зубці 2 одного профілю 1 заходять у пази 4 другого профілю 1 і навпаки - зубці 2 другого профілю 1 заходять у пази 4 першого профілю 1. Профілі 1 скріплено між собою за допомогою притискних фіксуючих виступів 3 (Фіг.1). На Фіг.3 зображено рекламну установку, в якій застосовано пристрій для з'єднання листових або рулонних матеріалів, що заявляється, для демонстрування зображень, що автоматично змінюються один за одним, шляхом перемотування з одного Комп’ютерна верстка М. Ломалова 4 барабану 8 на другий рулонного матеріалу 7 з нанесенням на його окремі ділянки зображення. В рекламній установці рекламний носій у вигляді рулонного матеріалу 7 перемотують з одного барабану 8 на другий барабан 8. На окремих відрізках рулонного матеріалу 7 нанесено декілька зображень-кадрів, які скріплюють між собою за допомогою пристрою для з'єднання листових або рулонних матеріалів 7, що заявляється. Два профілі 1 закріплюють на два поперечних до напрямку переміщення краї рулонного матеріалу 7. Між собою кадри скріплюють защіпанням двох профілів 1 вручну або спеціальним пристосуванням. Початок та кінець пристрою для з'єднання листових або рулонних матеріалів може підсилюватися окремою деталлю (не показано). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for connection of sheet or roll materials
Назва патенту російськоюУстройство для соединения листовых или рулонных материалов
МПК / Мітки
МПК: G09F 15/00, F16B 17/00
Мітки: рулонних, з'єднання, матеріалів, пристрій, листових
