Тепловий акумулятор

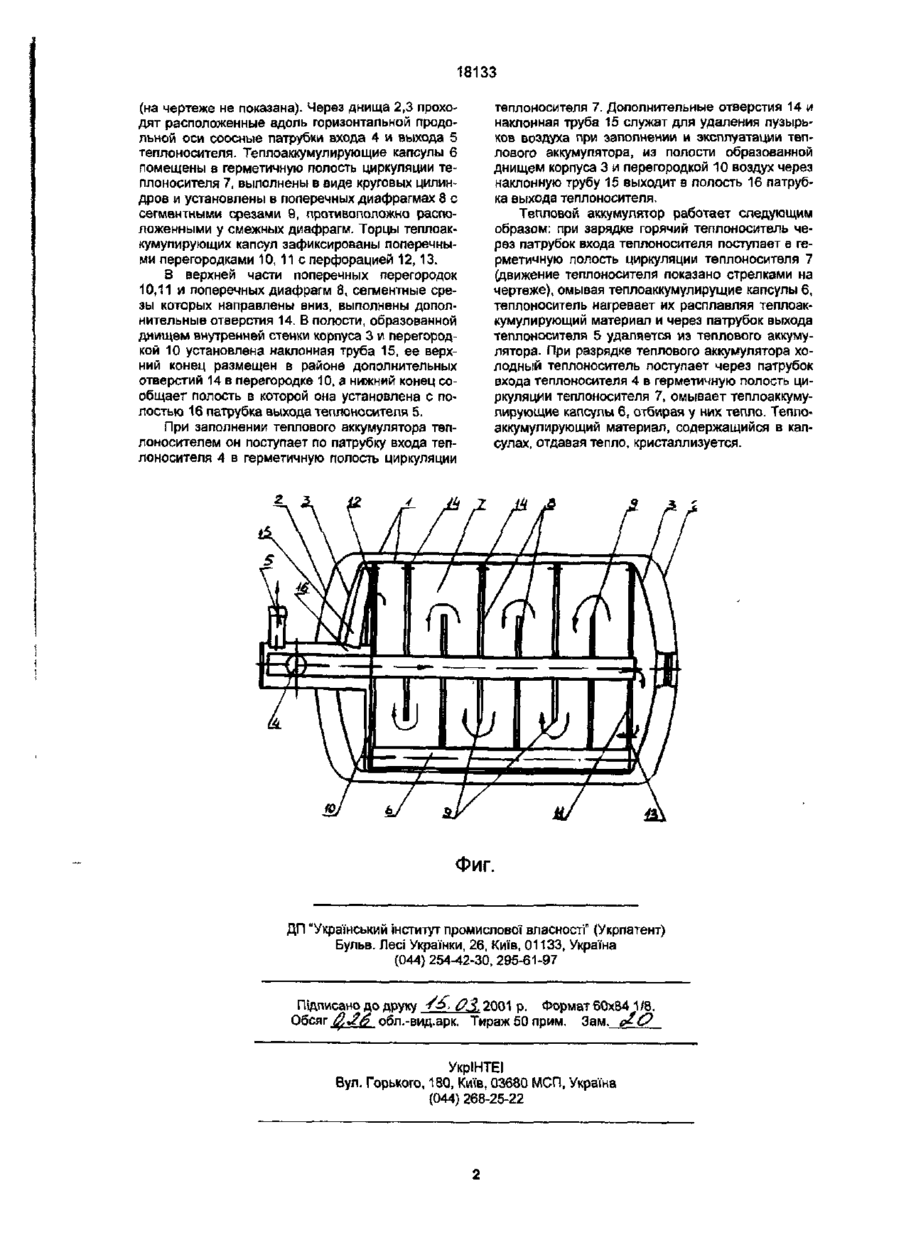

1. Тепловой аккумулятор, содержащий двустенный корпус с горизонтальной продольной осью, с днищами и вакуум но-порошковой изоляцией межстенного зазора, патрубки входа и выхода теплоносителя, проходящего через днища, продольные герметичные теплоаккумулирующие капсулы, заполненные теплоаккумулирующим материалом, установленные в герметичной полости циркуляции теплоносителя, отличающийся тем, что патрубки входа и выхода теплоносителя располо Изобретение относится к теплотехнике, к тепловым аккумуляторам, предназначенным для накопления, хранения и отдачи тепла,в частности для подогрева теплоносителя при пуске в системе охлаждения автомобильного двигателя. Известен прототип изобретения - тепловой аккумулятор, содержащий двустенный корпус с горизонтальной продольной осью, с днищами и вакуумно-порошковои изоляцией межстеннога зазора, патрубки входа и выхода теплоносителя, проходящие через днища, продольные герметичные теплоаккумулирующие капсулы заполненные теплоаккумулирующим материалом. Капсулы установлены в герметичной полости циркуляции теплоносителя. Недостатком прототипа является сложная технология его изготовления, невысокая надежность и вибростойкость при эксплуатации. В основу изобретения поставлена задача создания теплового аккумулятора, обладающего хорошей технологичностью при изготовлении, высокой надежностью, вибростойкостью при эксплуатации и обеспечивающего высокую эффективность теплообмена как при зарядке, так и при разрядке. Решение этой задачи достигается тем, что в тепловом аккумуляторе, содержащем двустенный корпус с горизонтальной продольной осью, с дни жены соосно вдоль горизонтальной продольной оси, теплоаккумулирующие ка.і^ульї выполнены в виде круговых цилиндров и установлены в поперечных диафрагмах с сегментными срезами противоположно расположенными у смежных диафрагм, а торцы капсул зафиксированы поперечными ограничительными перегородками с перфорацией. 2. Тепловой аккумулятор по п,1 отличающийся тем, что он содержит дополнительные отверстия, выполненные в верхней части поперечных перегородок и диафрагм, сегментные срезы которых направлены вниз, и наклонную трубу, установленную в полости, образованной днищем внутренней стенки корпуса и перегородкой, причем верхний конец трубы размещен в районе дополнительных отверстий в перегородке, а нижний конец сообщает полость, в которой она установлена, с полостью патрубка выхода теплоносителя щами и вакуумно-порошковои изоляцией межстенного зазора, патрубки входа и выхода теплоносителя расположены соосно вдоль горизонтальной продольной оси, тепло аккумулирующие капсулы помещены в герметичную полость циркуляции теплоносителя, выполнены в виде круговых цилиндров и установлены в поперечных диафрагмах с сегментными срезами, противоположно расположенными у смежных диафрагм. Торцы капсул зафиксированы поперечными перегородками с перфорацией. Тепловой аккумулятор содержит дополнительные отверстия выполненные в верхней части поперечных перегородок и диафрагм, сегментные срезы которых направлены вниз, и наклонную трубу установленную в полости, образованной днищем внутренней стенки корпуса и перегородкой, причем верхний конец трубы размещен в районе дополнительных отверстий в перегородке, а нижний конец сообщает полость, в которой труба установлена с полостью патрубка выхода теплоносителя. На чертеже изображен продольный разрез заявляемого теплового аккумулятора. Тепловой аккумулятор содержит двустенный корпус 1 с горизонтальной продольной осью, с днищами 2,3 и вакуумно-порошковои изоляцией О со го 00 18133 (на чертеже не показана). Через днища 2,3 проходят расположенные вдоль горизонтальной продольной оси соосные патрубки входа 4 и выхода 5 теплоносителя. Теплоаккумулирующие капсулы 6 помещены в герметичную полость циркуляции теплоносителя 7, выполнены в виде круговых цилиндров и установлены в поперечных диафрагмах 8 с сегментными срезами 9, противоположно расположенными у смежных диафрагм. Торцы теплоаккумупиругощих капсул зафиксированы поперечными перегородками 10, 11 с перфорацией 12,13. В верхней части поперечных перегородок 10,11 и поперечных диафрагм 8, сегментные срезы которых направлены вниз, выполнены дополнительные отверстия 14. В полости, образованной днищем внутренней стенки корпуса 3 и перегородкой 10 установлена наклонная труба 15, ее верхний конец размещен в районе дополнительных отверстий 14 в перегородке 10, а нижний конец сообщает полость в которой она установлена с полостью 16 патрубка выхода теплоносителя 5. При заполнении теплового аккумулятора теплоносителем он поступает по патрубку входа теплоносителя 4 в герметичную полость циркуляции теплоносителя 7. Дополнительные отверстия 14 и наклонная труба 15 служат для удаления пузырьков воздуха при заполнении и эксплуатации теплового аккумулятора, из полости образованной днищем корпуса 3 и перегородкой 10 воздух через наклонную трубу 15 выходит в полость 16 патрубка выхода теплоносителя. Тепловой аккумулятор работает следующим образом: при зарядке горячий теплоноситель через патрубок входа теплоносителя поступает в герметичную полость циркуляции теплоносителя 7 (движение теплоносителя показано стрелками на чертеже), омывая теплоаккумулирущие капсулы 6, теплоноситель нагревает их расплавляя теплоаккумулирующий материал и через патрубок выхода теплоносителя 5 удаляется из теплового аккумулятора. При разрядке теплового аккумулятора холодный теплоноситель поступает через патрубок входа теплоносителя 4 в герметичную полость циркуляции теплоносителя 7, омывает теллоаккумупирующие капсулы 6, отбирая у них тепло. Теплоаккумулирующий материал, содержащийся в капсулах, отдавая тепло, кристаллизуется. Фиг. ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку / : £ 03.2001 р. Формат 60x84 1/8. Обсяг $,£& обл.-вид.арк. Тираж 50 прим. Зам. £О УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
