Стабілізатор напруги змінного струму однофазний
Формула / Реферат
Стабілізатор напруги змінного струму однофазний, що містить трансформатор з послідовно увімкненими обмотками, симісторні ключі, блок керування, який відрізняється тим, що містить одну або дві (і більше) первинні обмотки, при увімкненні первинної (первинних) обмотки з вторинною обмоткою синфазно стабілізатор працює в діапазоні 140-230 В, а при увімкненні протифазно - в діапазоні 230-290 В, при цьому блок керування виконаний з можливістю блокування одночасного увімкнення відповідних пар симісторних ключів, при увімкненні однієї первинної обмотки використані чотири симісторні ключі.
Текст

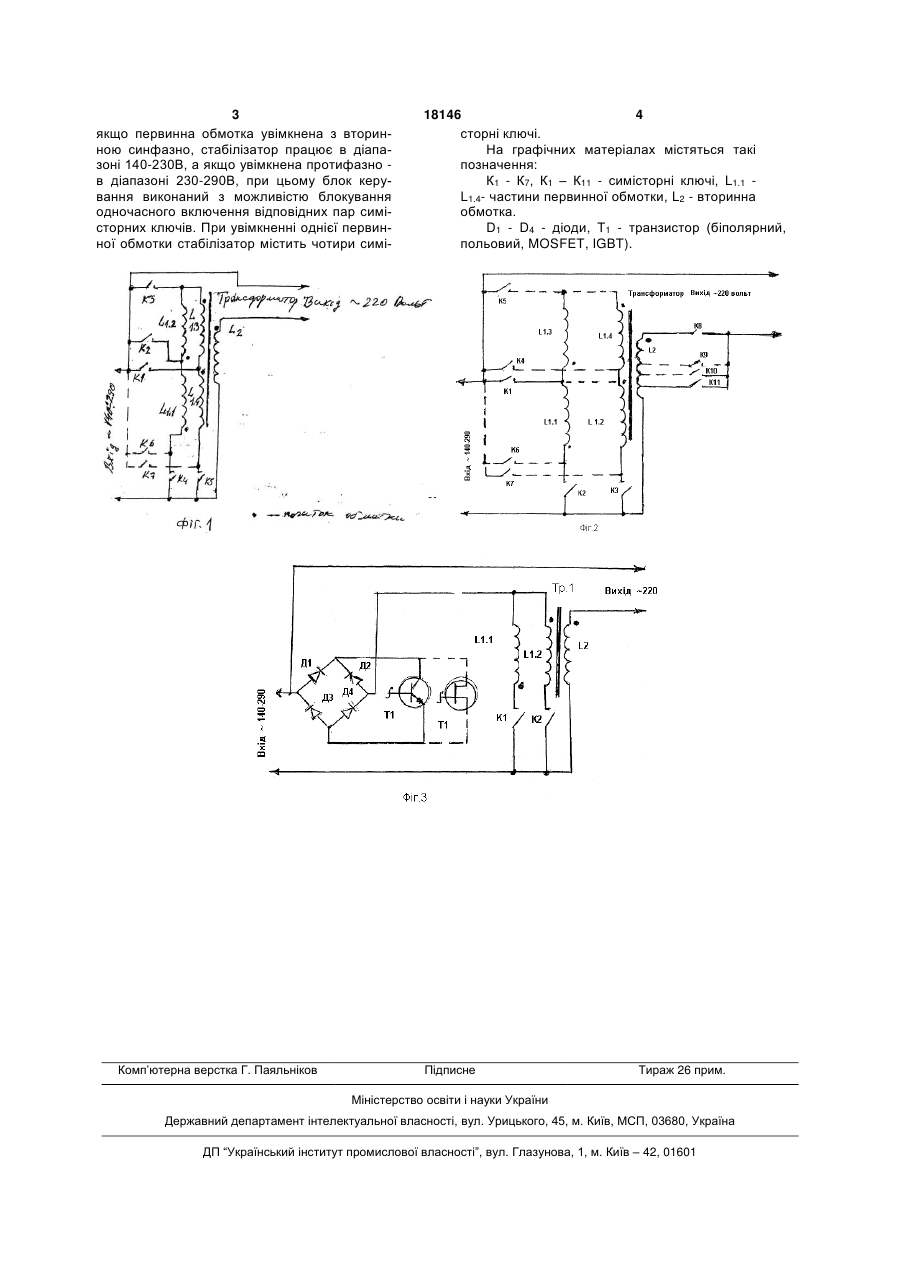

Стабілізатор напруги змінного струму однофазний, що містить трансформатор з послідовно увімкненими обмотками, симісторні ключі, блок керування, 3 якщо первинна обмотка увімкнена з вторинною синфазно, стабілізатор працює в діапазоні 140-230В, а якщо увімкнена протифазно в діапазоні 230-290В, при цьому блок керування виконаний з можливістю блокування одночасного включення відповідних пар симісторних ключів. При увімкненні однієї первинної обмотки стабілізатор містить чотири симі Комп’ютерна верстка Г. Паяльніков 18146 4 сторні ключі. На графічних матеріалах містяться такі позначення: К1 - К7, К1 – К11 - симісторні ключі, L1.1 L1.4- частини первинної обмотки, L2 - вторинна обмотка. D1 - D4 - діоди, T1 - транзистор (біполярний, польовий, MOSFET, IGBT). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSingle-phase alternating voltage regulator
Автори англійськоюPolianchych Volodymyr Romanovych
Назва патенту російськоюОднофазный стабилизатор переменного напряжения
Автори російськоюПолянчич Владимир Романович
