Вихрострумовий перетворювач для контролю виробів з отворами

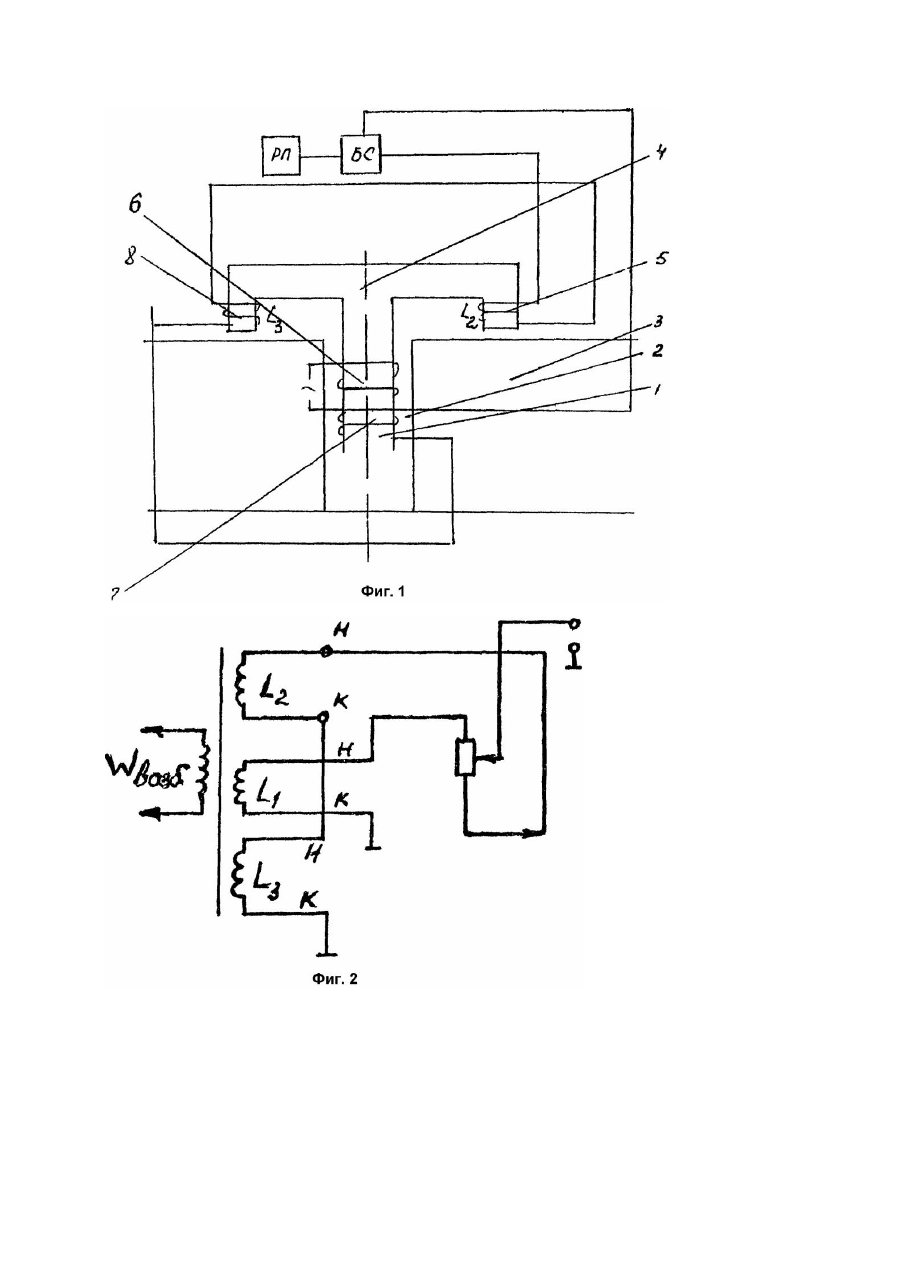

Изобретение относится к приборам для неразрушающего контроля изделий с отверстиями, в частности, отливок блока цилиндров из чугуна для легковых автомобилей. Известен вихретоковый преобразователь, содержащий Ш-образный ферромагнитный магнитопровод, длина среднего стержня которого больше длины крайних стержней, размещенную на среднем стержне возбуждающую обмотку и две измерительные обмотки, размещенные на крайних стержнях [2]. Описанное устройство осуществляет неразрушающий контроль также исключительно поверхности исследуемого объекта и не предназначен для выявления дефектов объемного состояния детали, т.е. ее стр уктуры. Задачей изобретения является повышение достоверности и надежности контроля при структуроскопии металла вокруг отверстий. Для этого вихретоковый преобразователь, содержащий Ш-образный ферромагнитный магнитопровод, длина среднего стержня которого больше длины крайних стержней, размещенную на среднем стержне возбуждающую обмотку и две измерительные обмотки, размещенные на крайних стержнях, согласно изобретению, снабжен дополнительной измерительной обмоткой, размещенной на среднем стержне, основные измерительные обмотки соединены последовательно согласно, дополнительная измерительная обмотка включена встречно-параллельно основным, а оси всех обмоток параллельны оси среднего стержня. Технический результат, достигаемый при решении поставленной задачи и заключающийся в снижении влияния различных погрешностей на результат, обеспечивается тем, что информация о структурном состояний металла отверстий получается от разностного сигнала от основных измерительных обмоток и дополнительной измерительной обмотки на среднем стержне. Это дает достоверную информацию о структурном состоянии металла по всей глубине отверстий. На фиг.1 изображен общий вид преобразователя; на фиг.2 - электрическая схема соединения обмоток. Устройство выполнено из Ш-образной пластины из ферромагнитного материала, например, феррита, содержащей средний стержень 1, сечение которого соответствует форме контролируемого отверстия 2 изделия 3, перекладину 4 и крайние стержни 5, причем длина среднего стержня 1 больше длины последних. На стержне 1 размещена возбуждающая 6 и дополнительная измерительная обмотка 7, а на стержнях 5 - основные измерительные обмотки 8, которые соединены последовательно согласно, а по отношению к дополнительной измерительной обмотке 7 - встречно-параллельно, что обеспечивает оптимальные условия охвата металла в области отверстия 2 наводимым магнитным полем. Оси всех обмоток параллельны оси среднего стержня. Преобразователь работает следующим образом. Ш-образную пластину вводят вн утрь отверстия 2 изделия 3 так, чтобы крайние стержни 5 располагались своими торцами перпендикулярно к поверхности металла, прилегающей к отверстию 2. При возбуждении обмотки 6 синусоидальным током создается магнитное поле, которое наводит вихревые токи, концентрирующиеся на поверхности изделия и внутри отверстия. В случае неоднородности и нестабильности структуры металла в области отверстия и неидентичности ее структуре металла поверхности изделия эти участки металла имеют различную магнитную проницаемость. Поэтому сигналы, поступаемые с измерительных обмоток 7 и 8 в блок сравнения (не показан), будут различными, и разница этих значений будет зафиксирована регистрирующим прибором (не показан). При идентичности структур металла в области отверстия и на поверхности изделия поступаемые сигналы будут одинаковыми и регистрирующий прибор укажет нулевое значение их разницы. Таким образом, снабжение среднего стержня дополнительной измерительной обмоткой, соединенной указанным выше способом с другими обмотками прибора, позволяет получить на выходе преобразователя разностный сигнал, дающий информацию о структуре изделия в отверстии по сравнению со структурой на поверхности с большой степенью достоверности.
