Пристрій для неруйнівного контролю ціліндричних виробів

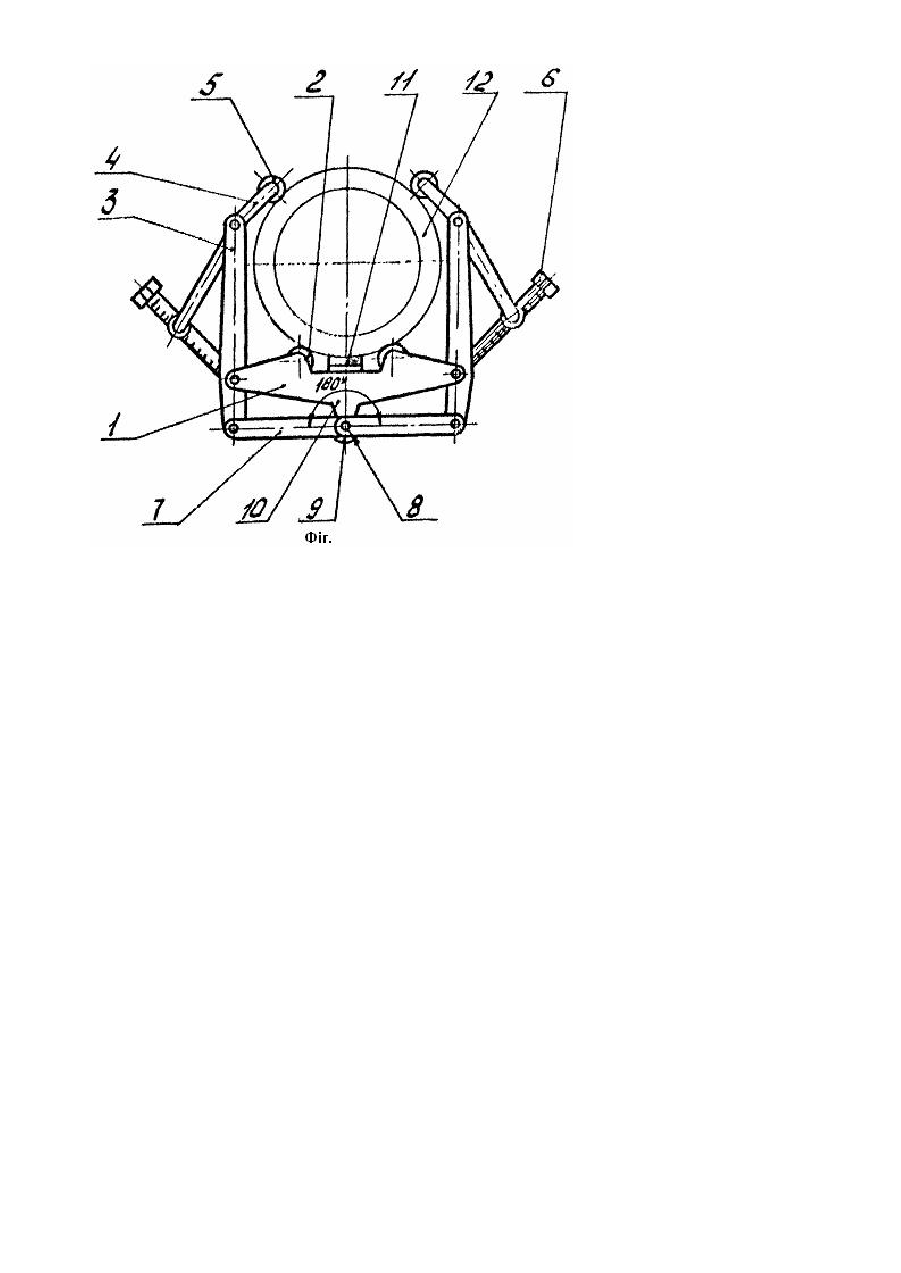

Изобретение относится к неразрушающему контролю и может быть использовано при ультразвуковом контроле изделий цилиндрической формы. Известно устройство [1], выбранное в качестве прототипа, содержащее основание с роликами, шарнирно соединенные с ним захватные двуплечие рычаги, расположенные симметрично относительно плоскости симметрии основания, шарнирно соединенные с захватными рычагами изогнутые по оси рычаги с опорными роликами на концах, ультразвуковой преобразователь, установленный на основании, соединительные тяги. Недостатком известного устройства является зависимость усилия прижатия опорных роликов и ультразвукового преобразователя от диаметра контролируемого изделия, что влияет на качество акустического контакта, снижает точность фиксации ультразвукового преобразователя и, как следствие, надежность контроля. Особенно отчетливо эти недостатки будут проявляться при перемещении устройства вокруг контролируемого изделия, гак как различное усилие прижатия роликов и ультразвукового преобразователя влияет на плавность перемещения В основу изобретения-поставлена задача усовершенствовать устройство для неразрушающего контроля цилиндрических изделий путем компенсации меняющихся диаметров контролируемых изделий, что позволяет достичь стабильности акустического контакта ультразвукового преобразователя с изделием и таким образом повысить надежность контроля. Поставленная задача решается тем, что устройство для неразрушающего контроля цилиндрических изделий, содержащее основание с роликами, шарнирно соединенные с ним захватные двуплечие рычаги, расположенные симметрично относительно плоскости симметрии основания, шарнирно соединенные с захватными рычагами изогнутые по оси рычаги с опорными роликами на концах, ультразвуковой преобразователь, .установленный на основании, соединительные тяги, согласно изобретению снабжено двумя одноплечими рычагами равной длины, концы которых шарнирно соединены друг с другом, а их противоположные концы шарнирно соединены со свободными плечами захватных рычагов, ось шарнира, соединяющего одноплечие рычаги между собой, размещена в плоскости симметрии устройства, основание выполнено с упором, взаимодействующим с одноплечими рычагами при угле между ними, равном 1800, соединительные тяги выполнены регулируемой длины, один конец тяг шарнирно соединен со свободными плечами изогнутых по оси рычагов, а другой - с захватными рычагами, причем соединительные тяги снабжены шкалой с нанесенными на ней диаметрами контролируемых изделий. При взаимодействии одноплечих рычагов с упором обеспечивается кинематическое замыкание системы рычагов и удержание устройства на контролируемом цилиндрическом изделии. Используя шкалу диаметров, нанесенную на соединительные тяги, обеспечивают равномерное усилие прижатия опорных роликов и ультразвукового преобразователя к контролируемому изделию независимо от диаметра последнего. На фиг. изображено устройство для неразрушающего контроля цилиндрических изделий. Оно содержит основание 1 с роликами 2. С основанием 1 шарнирно соединены захватные двуплечие рычаги 3, шарнирно соединенные с изогнутыми по оси рычагами 4, с опорными роликами 5 на концах, и шарнирно закрепленными на противоположных концах рычагов 4 соединительными тягами с регулируемой длиной со шкалой контролируемых диаметров 6. Другой конец тяг 6 шарнирно соединен с захватными двуплечими рычагами 3. На свободных плечах захватных рычагов 3 шарнирно закреплены два одноплечих рычага 7 равной длины, а их противоположные концы шарнирно соединены между собой, причем ось шарнира 8 размещена в плоскости симметрии устройства. На оси 8 закреплена рукоятка 9. Основание 1 выполнено с упором 10. Ультразвуковой преобразователь 11 установлен на основании 1 и взаимодействует с контролируемым цилиндрическим изделием 12. Устройство работает следующим образом. Перед началом контроля вращением соединительных тяг, выполненных как винт-гайка, со шкалой контролируемых диаметров 6, обеспечивают настройку устройства на заданный диаметр контролируемого изделия. Оттягивая рукоятку 9, разводят захватные рычаги 3 и соединенные с ними посредством соединительных тяг со шкалой 6 изогнутые рычаги 4 с роликами 5. Устанавливают устройство на контролируемое изделие 12 до соприкосновения с роликами 2 основания 1. Движением рукоятки 9 к оси контролируемого изделия 12 разводят два одноплечих рычага 7 до угла между ними, равного 1800, и соприкосновения с упором 10, при этом опорные ролики 5 рычагов 4 соприкасаются с контролируемым изделием 12. Таким образом происходит кинематическое замыкание системы рычагов 3, 4, 7. Ультразвуковой преобразователь 11 прижимается к контролируемому изделию 12. Закрепленное на контролируемом, изделии 12 устройство проворачивают вокруг оси изделия и с помощью ультразвукового преобразователя 11 осуществляют контроль. Наличие двух одноплечих рычагов равной длины, концы которых шарнирно соединены между собой, а их противоположные концы шарнирно соединены со свободными плечами захватных рычагов, упора, взаимодействующего с одноплечими рычагами при угле между ними, равном 1800, и соединенных тяг регулируемой длины, снабженных шкалой, с нанесенными на них диаметрами контролируемых изделий, обеспечивающих осуществление контроля при различных диаметрах контролируемых изделий, дает возможность достичь оптимального усилия прижатия роликов устройства и ультразвукового преобразователя к контролируемому изделию и, таким образом, обеспечить точность фиксации ультразвукового преобразователя на контролируемом изделии повысить плавность перемещения устройства вокруг оси контролируемого изделия, что обеспечит стабильность акустического контакта и, как следствие, повысит надежность контроля. При замыкании устройства образуется жесткая рычажная конструкция, в отличие от прототипа, где параметры пружины определяют усилие прижатия роликов и ультразвукового преобразователя к контролируемому изделию, а эти параметры изменяются в зависимости от диаметра контролируемого изделия, что отрицательно влияет на стабильность акустического контакта, особенно при перемещении устройства вокруг оси цилиндрического изделия
