Пристрій для закручування потоку
Формула / Реферат
Пристрій для закручування потоку, що містить циліндричний корпус з фланцями і завихрювач, встановлений по довжині корпуса з боку його внутрішньої поверхні, який відрізняється тим, що завихрювач виконано у вигляді циліндричних пружин розтягання, закріплених своїми кінцями в кільцевих обоймах, одна з яких встановлена з можливістю повороту і фіксації відносно іншої.
Текст

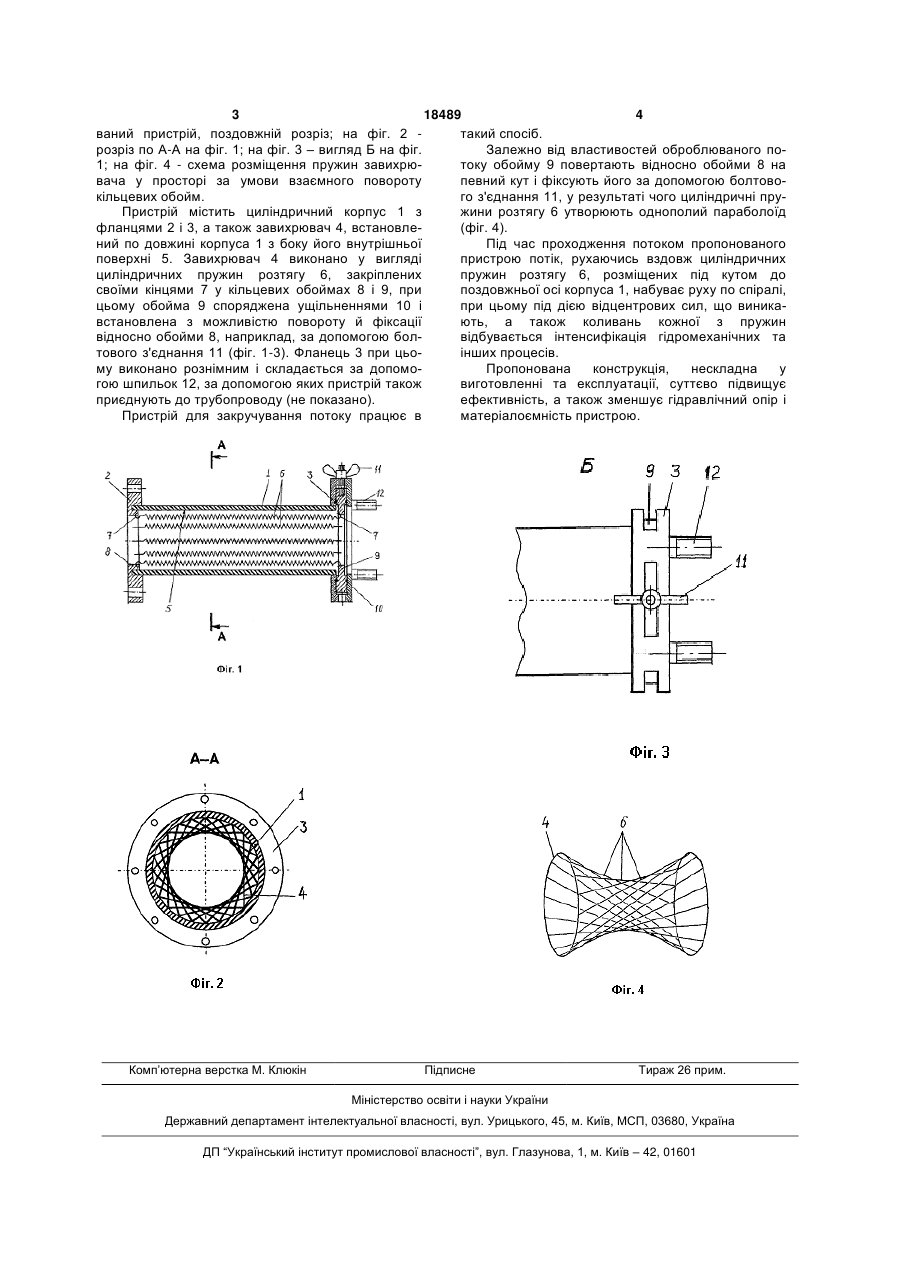

Пристрій для закручування потоку, що містить циліндричний корпус з фланцями і завихрювач, встановлений по довжині корпуса з боку його внутрішньої поверхні, який відрізняється тим, що завихрювач виконано у вигляді циліндричних пружин розтягання, закріплених своїми кінцями в кільцевих обоймах, одна з яких встановлена з можливістю повороту і фіксації відносно іншої. (19) (21) u200604712 (22) 27.04.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Мікульонок Ігор Олегович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 18489 4 ваний пристрій, поздовжній розріз; на фіг. 2 такий спосіб. розріз по А-А на фіг. 1; на фіг. 3 – вигляд Б на фіг. Залежно від властивостей оброблюваного по1; на фіг. 4 - схема розміщення пружин завихрютоку обойму 9 повертають відносно обойми 8 на вача у просторі за умови взаємного повороту певний кут і фіксують його за допомогою болтовокільцевих обойм. го з'єднання 11, у результаті чого циліндричні пруПристрій містить циліндричний корпус 1 з жини розтягу 6 утворюють однополий параболоїд фланцями 2 і 3, а також завихрювач 4, встановле(фіг. 4). ний по довжині корпуса 1 з боку його внутрішньої Під час проходження потоком пропонованого поверхні 5. Завихрювач 4 виконано у вигляді пристрою потік, рухаючись вздовж циліндричних циліндричних пружин розтягу 6, закріплених пружин розтягу 6, розміщених під кутом до своїми кінцями 7 у кільцевих обоймах 8 і 9, при поздовжньої осі корпуса 1, набуває руху по спіралі, цьому обойма 9 споряджена ущільненнями 10 і при цьому під дією відцентрових сил, що виникавстановлена з можливістю повороту й фіксації ють, а також коливань кожної з пружин відносно обойми 8, наприклад, за допомогою болвідбувається інтенсифікація гідромеханічних та тового з'єднання 11 (фіг. 1-3). Фланець 3 при цьоінших процесів. му виконано рознімним і складається за допомоПропонована конструкція, нескладна у гою шпильок 12, за допомогою яких пристрій також виготовленні та експлуатації, суттєво підвищує приєднують до трубопроводу (не показано). ефективність, а також зменшує гідравлічний опір і Пристрій для закручування потоку працює в матеріалоємність пристрою. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for flow whirling
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюУстройство для завихрения потока
Автори російськоюМикульонок Игорь Олегович, Микуленок Игорь Олегович
МПК / Мітки
МПК: B01D 45/12
Мітки: пристрій, потоку, закручування
