Пристрій для орієнтованого закручування гвинтів

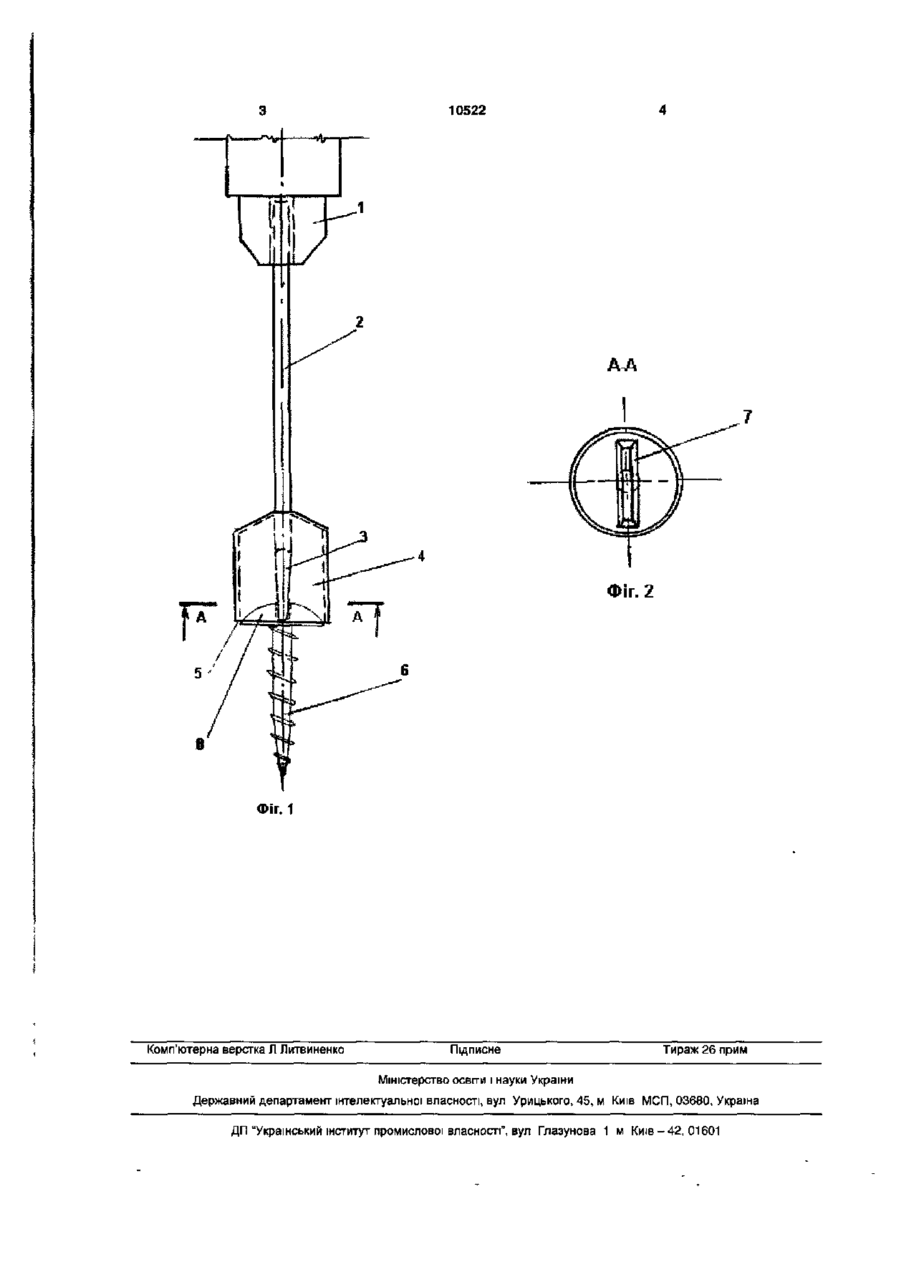

УКРАЇНА (19) UA (11,10522 (із, U (51,7В25В21/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту {54, ПРИСТРІЙ ДЛЯ ОРІЄНТОВАНОГО ЗАКРУЧУВАННЯ ГВИНТІВ 1 {21,и200504385 (22,10.05.2005 (24,15.11.2005 (46,15.11.2005, Бюл. № 1 1 , 2005 р. (72, Молочко Іван Вячеславович (73, ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ЇМ. ІЛЛІЧА" (57, Пристрій для орієнтованого закручування гвинтів, що містить патрон, на шпинделі якого, що несе робочий інструмент, наприклад викрутку, змонтована напрямна втулка, що орієнтує закручування гвинтів, який відрізняється тим, що напрямна втулка виконана суцільною, а нижні торці втулки і робочого інструмента, наприклад викрутки, розміщені в одній горизонтальній площині. Корисна модель належить до переносних інструментів із приводом для загвинчування або розгвинчування гвинтів чи гайок. Уже відомий обраний за найближчий аналог пристрій для орієнтованого закручування гвинтів, що містить патрон, на шпинделі якого, що несе робочий інструмент, наприклад, викрутку, змонтована напрямна втулка, що орієнтує закручування гвинтів [авт. свід. СРСР, кл. 87а, 19, МПК В25в, опубл. 29.02.68]. Недоліком відомого пристрою є те, що воно складне за конструкцією і не забезпечує надійного орієнтування закручування гвинтів. В основу корисної моделі поставлена задача спрощення конструкції і підвищення надійності орієнтування закручування гвинтів шляхом виключення складного механізму попередньої подачі гвинтів. Поставлена задача вирішується тим, що в пристрої для орієнтованого закручування гвинтів, що містить патрон, на шпинделі якого, що несе робочий інструмент, наприклад, викрутку, змонтована напрямна втулка, що орієнтує закручування гвинтів, відповідно до корисної моделі, напрямна втулка виконана цільною, а нижні торці втулки і робочого Інструменту розміщені в одній горизонтальній ПЛОЩИНІ. Доведено, що нова сукупність ознак корисної" моделі забезпечує досягнення первинного техніч ного результату (виключення механізму попередньої подачі гвинтів). У свою чергу зазначений первинний технічний результат забезпечує одержання вторинного технічного результату (спрощення конструкції і підвищення надійності орієнтування закручування гвинтів). Нижче корисна модель пояснюється на прикладі Ті виконання з посиланням на прикладене креслення, на Фіг.1 якого зображений пропонований пристрій (вид попереду), а на Фіг.2 - те ж (розріз по А-А згідно Фіг.1). Пропонований пристрій для орієнтованого закручування гвинтів містить патрон 1, шпиндель 2, що несе на нижньому кінці викрутку 3, і напрямну втулку 4, змонтовану на шпинделі 2. Напрямна втулка 4 виконана цільною, а нижні торці втулки 4 і викрутки 3 розміщені в одній горизонтальній площині 5. Пропонований пристрій працює в такий спосіб. Гвинт 6 вручну вставляють в отвір, а потім заводять торець викрутки 3 у проріз 7 головки 8 гвинта 6. При цьому напрямна втулка 4 охоплює головку 8 гвинта 6 і при обертанні шпинделя 2 з викруткою 3 орієнтує головку 8 гвинта 6 при його закручуванні Це гарантує співвісність шпинделя з викруткою і гвинта і, отже, надійність орієнтування закручування. CM CM Ю о О) 10522 Фіг. 2 Фіг. 1 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова 1 м Киів-42, 01601
