Пристрій для закручування гайок

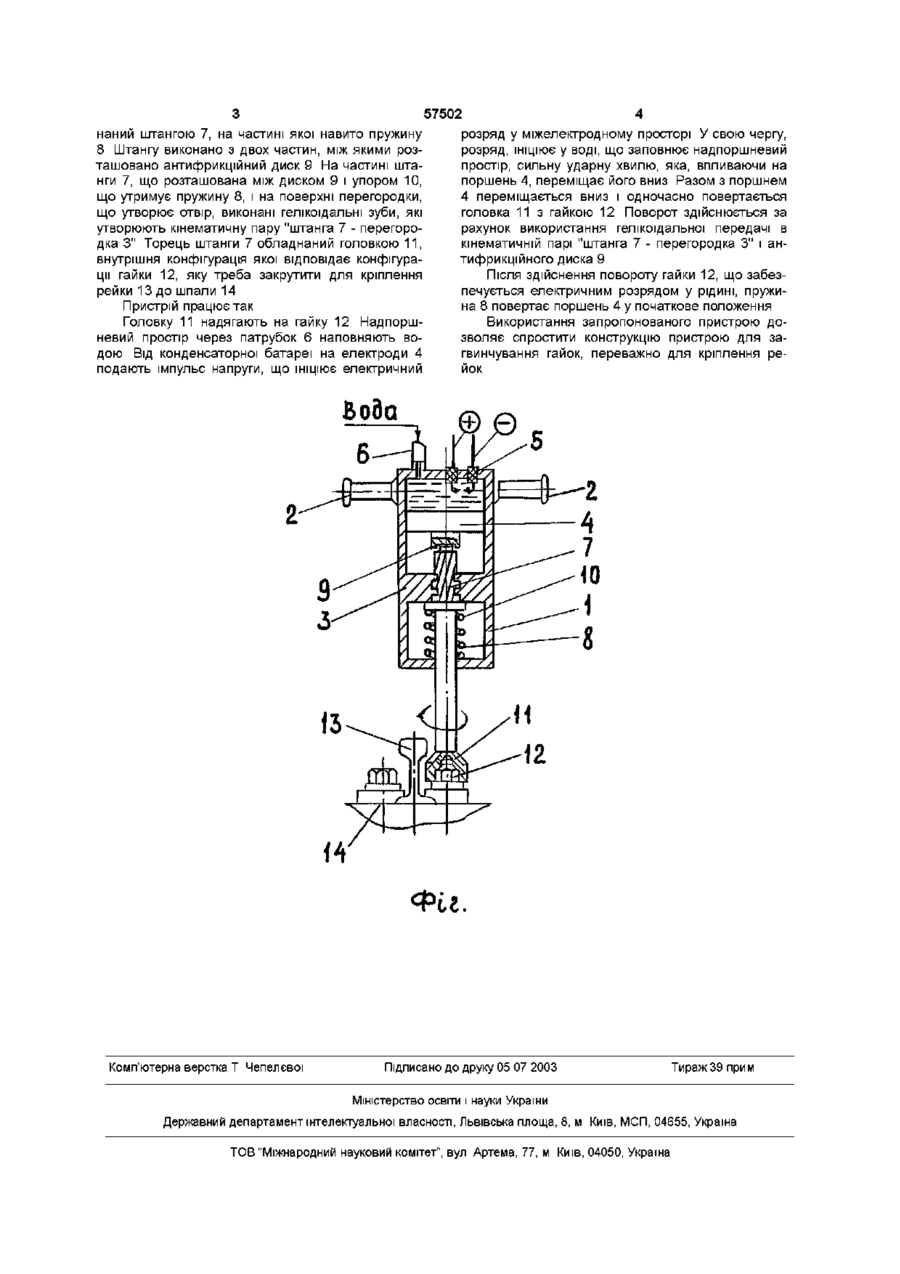

Пристрій для закручування гайок, переважно для кріплення рейок, що містить циліндричний корпус, у якому розміщений поршень зі штоком, з'єднаним з підпружиненою робочою головкою, внутрішня поверхня якої відповідає конфігурації головки гайки, який відрізняється тим, що внутрішню порожнину корпусу розділено на дві частини перегородкою з отвором у центрі, на частині штока, розташованій між поршнем і пружиною, і на внутрішній поверхні отвору перегородки виконано гелікоїдальні зуби, а другий торець корпусу обладнано електродами, з'єднаними с високовольтним джерелом енергії, і штуцером для подачі електроліту Запропоноване технічне рішення належить до технологічних процесів, властивим монтажним роботам, що проводять на залізничному полотні Відомий пристрій для закручування й відкручування гайок та гвинтів, що містить шайбу, змонтовану на основі з можливістю повороту в горизонтальній площині за допомогою принаймні одного силового циліндра, храповий механізм, розміщений на шайбі, і взаємодіючу з нею головку, закріплену щодо основи перпендикулярно останній, один з КІНЦІВ якої обладнаний торцевим ключем, а також розміщеним над основою і зв'язаним з нею додатковим силовим циліндром, шток якого встановлений з можливістю взаємодії через кульову п'яту з іншим кінцем робочої головки СПІВВІСНО з нею, причому остання підпружинена у вертикальній площині щодо основи Крім того, шток силового циліндра з'єднано із шайбою за допомогою кульового шарніра (див авт свід № 1606566 колишн СРСР, Е21В29/25, опубл 15 11 90 р , бюл № 42) трукцію пристрою Поставлене завдання розв'язується за рахунок того, що в пристрої для закручування гайок, переважно для кріплення рейок, що містить циліндричний корпус, у якому розміщений поршень зі штоком, з'єднаним з підпружиненою робочою головкою, внутрішня поверхня якої відповідає конфігурації головки гайки, згідно з винаходом, внутрішню порожнину корпусу розділено на дві частини перегородкою з отвором у центрі, на частині штока, розташованій між поршнем і пружиною, і на внутрішній поверхні отвору перегородки виконано гелікоїдальні зуби, а другий торець корпусу обладнаний електродами, з'єднаними з високовольтним джерелом енергії, і штуцером для подачі електроліту На фіг наведено переріз загального вигляду запропонованого пристрою Пристрій містить порожнистий циліндричний корпус 1, обладнаний ручками 2, розташованими на його ЗОВНІШНІЙ поверхні Усередині корпус розділено на дві частини перегородкою 3 з отвором у центрі У верхній частині корпусу розміщений поршень 4, утворюючи надпоршневий простір, у якому розташовано електроди 5, з'єднані з високовольтним джерелом енергії, наприклад, конденсаторною батареєю (на фіг не показано) і патрубок 6 для заповнення простору рідким електролітом, наприклад, водою Поршень облад Основними недоліками відомого технічного рішення, визначеного як прототип, є те, що воно має великі габарити в площині обертання , а також досить складну конструкцію, обумовлену наявністю двох силових циліндрів У основу винаходу поставлено завдання створити пристрій для закручування гайок, переважно для кріплення рейок, у якому використання електрогідравлічного приводу дозволяє спростити конс о ю ю 57502 наний штангою 7, на частині якої навито пружину 8 Штангу виконано з двох частин, між якими розташовано антифрикційний диск 9 На частині штанги 7, що розташована між диском 9 і упором 10, що утримує пружину 8, і на поверхні перегородки, що утворює отвір, виконані гелікоїдальні зуби, які утворюють кінематичну пару "штанга 7 - перегородка 3" Торець штанги 7 обладнаний головкою 11, внутрішня конфігурація якої відповідає конфігурації гайки 12, яку треба закрутити для кріплення рейки 13 до шпали 14 Пристрій працює так Головку 11 надягають на гайку 12 Надпоршневии простір через патрубок 6 наповняють водою Від конденсаторної батареї на електроди 4 подають імпульс напруги, що ІНІЦІЮЄ електричний розряд у міжелектродному просторі У свою чергу, розряд, ІНІЦІЮЄ у воді, що заповнює надпоршневии простір, сильну ударну хвилю, яка, впливаючи на поршень 4, переміщає його вниз Разом з поршнем 4 переміщається вниз і одночасно повертається головка 11 з гайкою 12 Поворот здійснюється за рахунок використання гелікоїдальної передачі в кінематичній парі "штанга 7 - перегородка 3" і антифрикційного диска 9 Після здійснення повороту гайки 12, що забезпечується електричним розрядом у рідині, пружина 8 повертає поршень 4 у початкове положення Використання запропонованого пристрою дозволяє спростити конструкцію пристрою для загвинчування гайок, переважно для кріплення рейок Вода 12 Фіг. Комп'ютерна верстка Т Чепелєвої Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
