Пристрій для оцінки технічного стану системи змащення двигуна внутрішнього згорання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 18578

Опубліковано: 15.11.2006

Автори: Фірсов Сергій Миколайович, Скрябін Володимир Володимирович, Бандура Іван Миколайович

Завантажити PDF файл.

Формула / Реферат

Текст

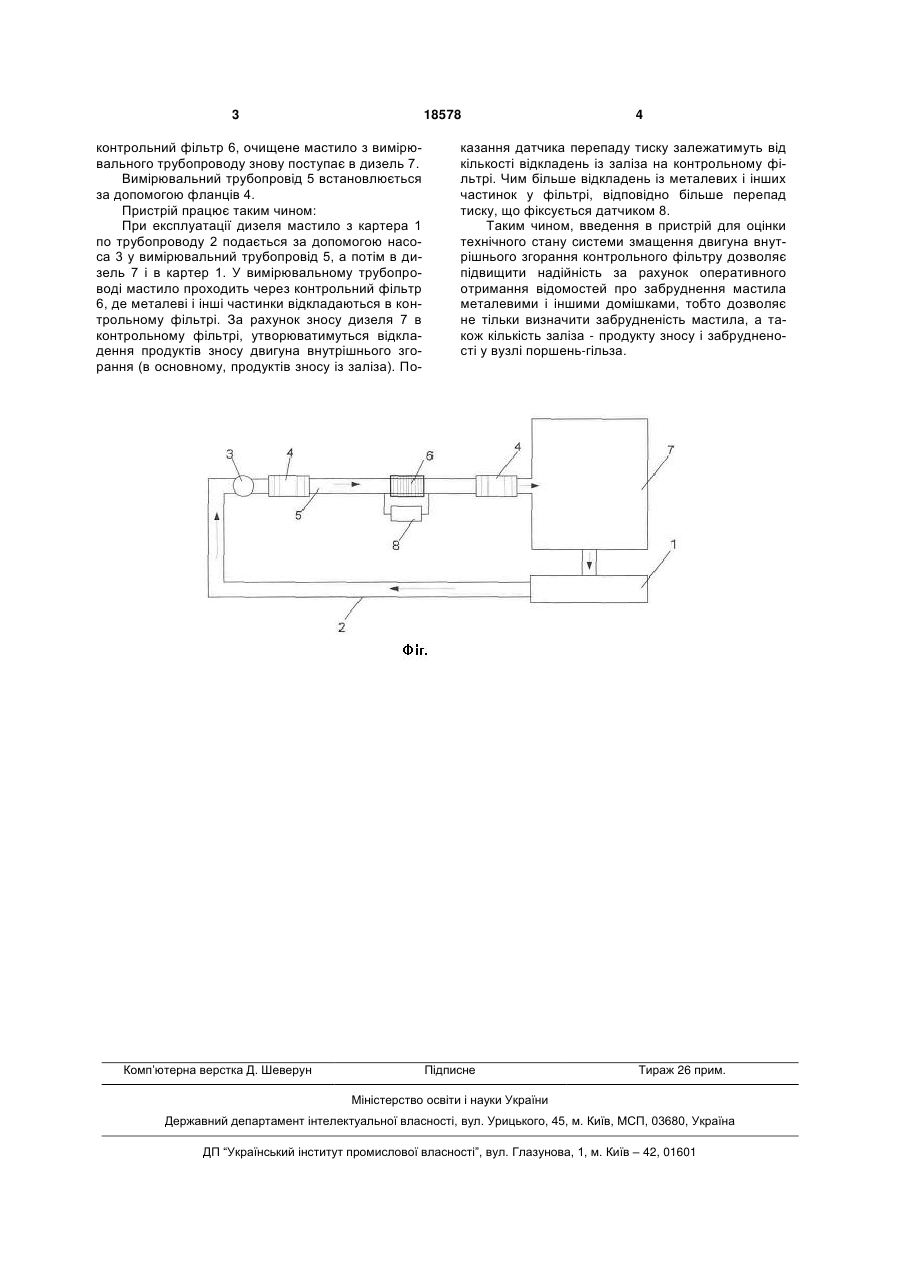

Пристрій для оцінки технічного стану системи змащення двигуна внутрішнього згорання, що містить послідовно сполучені картер, трубопровід, насос, вимірювальний трубопровід, який відрізняється тим, що в нього введений контрольний фільтр, який за допомогою фланців закріплений у вимірювальному трубопроводі, паралельно контрольному фільтру підключений датчик перепаду тиску. (19) (21) u200605149 (22) 10.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Фірсов Сергій Миколайович, Бандура Іван Миколайович, Скрябін Володимир Володимирович (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ.М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" 3 18578 контрольний фільтр 6, очищене мастило з вимірювального трубопроводу знову поступає в дизель 7. Вимірювальний трубопровід 5 встановлюється за допомогою фланців 4. Пристрій працює таким чином: При експлуатації дизеля мастило з картера 1 по трубопроводу 2 подається за допомогою насоса 3 у вимірювальний трубопровід 5, а потім в дизель 7 і в картер 1. У вимірювальному трубопроводі мастило проходить через контрольний фільтр 6, де металеві і інші частинки відкладаються в контрольному фільтрі. За рахунок зносу дизеля 7 в контрольному фільтрі, утворюватимуться відкладення продуктів зносу двигуна внутрішнього згорання (в основному, продуктів зносу із заліза). По Комп’ютерна верстка Д. Шеверун 4 казання датчика перепаду тиску залежатимуть від кількості відкладень із заліза на контрольному фільтрі. Чим більше відкладень із металевих і інших частинок у фільтрі, відповідно більше перепад тиску, що фіксується датчиком 8. Таким чином, введення в пристрій для оцінки технічного стану системи змащення двигуна внутрішнього згорання контрольного фільтру дозволяє підвищити надійність за рахунок оперативного отримання відомостей про забруднення мастила металевими і іншими домішками, тобто дозволяє не тільки визначити забрудненість мастила, а також кількість заліза - продукту зносу і забрудненості у вузлі поршень-гільза. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for monitoring the technical state of an engine lubrication system

Автори англійською

Firsov Serhii Mykolaiovych, Bandura Ivan Mykolaiovych

Назва патенту російською

Устройство для контроля технического состояния системы смазки двигателя внутреннего сгорания

Автори російською

Фирсов Сергей Николаевич, Бандура Иван Николаевич

МПК / Мітки

МПК: F01M 11/10, G01M 15/00

Мітки: двигуна, внутрішнього, згорання, системі, технічного, пристрій, стану, оцінки, змащення
