Пристрій перетворення напруги бпн1-дпі

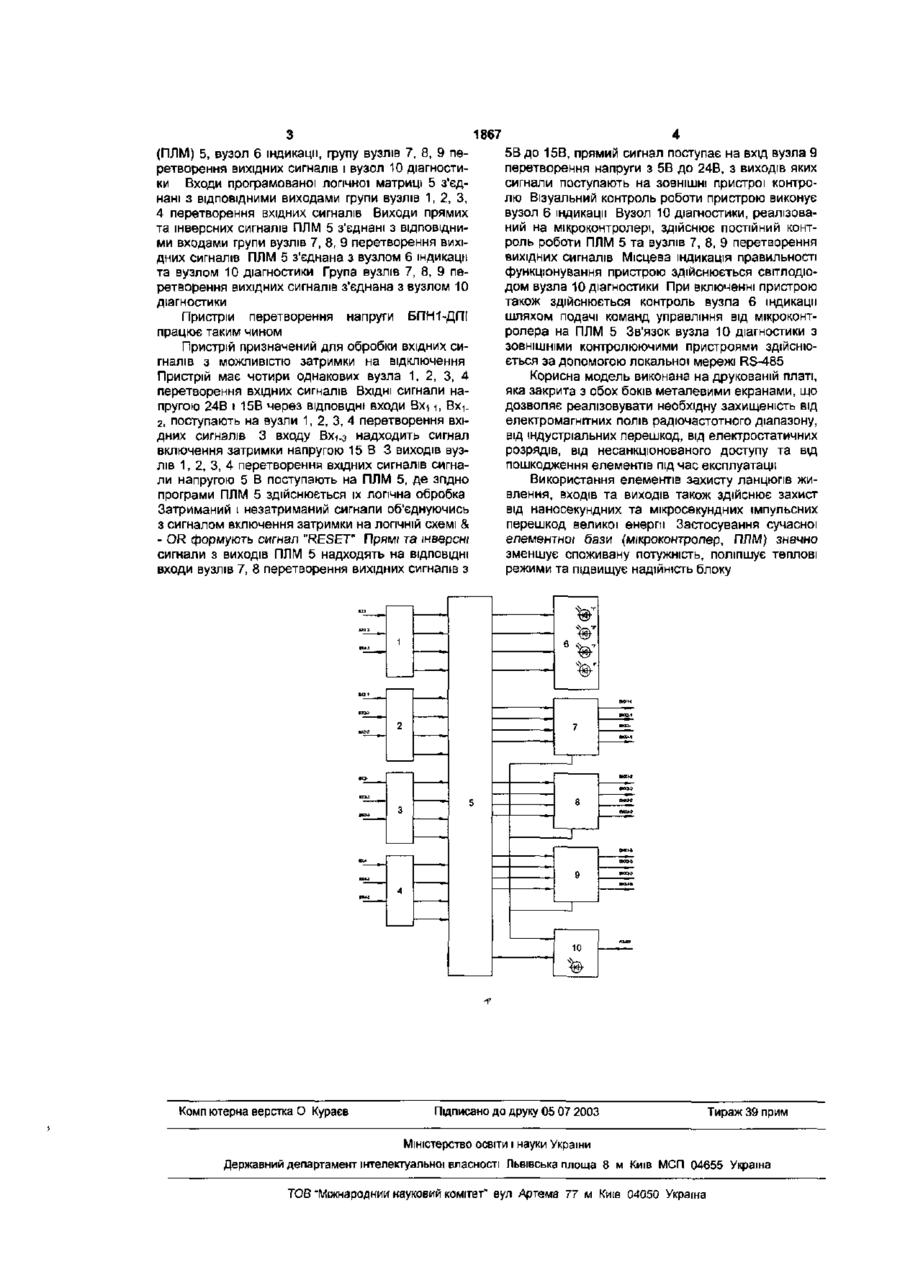

Пристрій перетворення напруги, який містить групу вузлів перетворення вхідних сигналів, вузол виконання операцій з сигналами, вузол індикації, групу вузлів перетворення вихідних сигналів, який відрізняється тим, що в нього введено вузол діагностики, реалізований на мікроконтролері, пристрій оснащено захисною кришкою-екраном, вузол виконання операцій з сигналами виконаний у вигляді програмованої логічної матриці, група вузлів перетворення вихідних сигналів виконана на мікросхемах великого ступеня інтеграції, причому входи програмованої логічної матриці з'єднані з ВІДВІДНИМИ виходами групи вузлів перетворення вхідних сигналів, виходи прямих та інверсних сигналів програмованої логічної матриці з'єднані з відповідними входами групи вузлів перетворення вихідних сигналів, крім того програмована логічна матриця з'єднана з вузлом діагностики та вузлом індикації, а група вузлів перетворення вихідних сигналів з'єднана з вузлом діагностики Корисна модель відноситься до устаткування для автоматизованих систем управління технологічними процесами ядерних електростанцій і може знайти застосування при обробці технологічної інформації високої надійності, а саме для обробки вхідних сигналів з можливістю затримки на відключення Відомий блок перетворення напруги БПН1МАД ТУ 25-7192.002-93, який вміщує вузли перетворення вхідних сигналів, вузол виконання операцій з сигналами, вузол індикації, вузли перетворення вихідних сигналів Блок має чотири однакових вузла, що містять елементи об'єднання, затримки, інверсії, тригер, які реалізують логічну функцію блока. Вузли перетворення вихідних сигналів представлені транзисторними ключами, через які прямі та інверсні сигнали з виходу тригера поступають на вихід блока. Логічна структура блока зібрана з дискретних елементів та мікросхем малого ступеню інтеграції Недоліками відомого блоку є обмежені функціональні можливості, недостатня надійність і захищеність блоку від пошкоджень та індустріальних перешкод. В основу корисної моделі поставлено задачу вдосконалити пристрій перетворення напруги шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити підвищення надійності пристрою, захищеність від пошкоджень та індустріальних перешкод, діагностику функціонування вузлів пристрою, зменшення споживання потужності та покращення теплових режимів Поставлене завдання вирішується тим, що в пристрій перетворення напруги, який містить групу вузлів перетворення вхідних сигналів, вузол виконання операцій з сигналами, вузол індикації, групу вузлів перетворення вихідних сигналів, введено вузол діагностики, який реалізований на мікроконтролері, вузол виконання операцій з сигналами виконаний у вигляді програмованої логічної матриці (ГОЇМ), група вузлів перетворення вихідних сигналів виконана на мікросхемах великого ступеню інтеграції, причому, входи програмованої логічної матриці з'єднані з ВІДПОВІДНИМИ виходами групи вузлів перетворення вхідних сигналів, виходи прямих та інверсних сигналів програмованої логічної матриці з'єднані з ВІДПОВІДНИМИ входами групи вузлів перетворення вихідних сигналів, крім того, програмована логічна матриця з'єднана з вузлом діагностики та вузлом індикації, а виходи вузлів перетворення вихідних сигналів з'єднані з вузлом діагностики. На кресленні представлена функціональна схема пристрою перетворення напруги БГШ1-ДПІ Пристрій перетворення напруги БПН1-ДПІ містить групу однакових вузлів 1, 2, 3, 4 перетворення вхідних сигналів, програмовану логічну матрицю 00 1867 (ПЛМ) 5, вузол 6 індикації, групу вузлів 7, 8, 9 перетворення вихідних сигналів і вузол 10 діагностики Входи програмованої логічної матриці 5 з'єднані з ВІДПОВІДНИМИ виходами групи вузлів 1, 2, З, 4 перетворення вхідних сигналів Виходи прямих та інверсних сигналів ПЛМ 5 з'єднані з ВІДПОВІДНИМИ входами групи вузлів 7, 8, 9 перетворення вихідних сигналів ПЛМ 5 з'єднана з вузлом 6 індикації та вузлом 10 діагностики Група вузлів 7, 8, 9 перетворення вихідних сигналів з'єднана з вузлом 10 діагностики Пристрій перетворення напруги БПН1-ДПІ працює таким чином Пристрій призначений для обробки вхідних сигналів з можливістю затримки на відключення Пристрій має чотири однакових вузла 1, 2, 3, 4 перетворення вхідних сигналів ВХІДНІ сигнали напругою 24В і 15В через ВІДПОВІДНІ входи Вхі -і, Вх-і_ 2 , поступають на вузли 1, 2, 3, 4 перетворення вхідних сигналів 3 входу Вхі-3 надходить сигнал включення затримки напругою 15 В 3 виходів вузлів 1, 2, 3, 4 перетворення вхідних сигналів сигнали напругою 5 В поступають на ПЛМ 5, де згідно програми ПЛМ 5 здійснюється їх логічна обробка Затриманий і незатриманий сигнали об'єднуючись з сигналом включення затримки на ЛОГІЧНІЙ схемі & - OR формують сигнал "RESET" Прямі та інверсні сигнали з виходів ПЛМ 5 надходять на ВІДПОВІДНІ входи вузлів 7, 8 перетворення вихідних сигналів з 5В до 15В, прямий сигнал поступає на вхід вузла 9 перетворення напруги з 5В до 24В, з виходів яких сигнали поступають на ЗОВНІШНІ пристрої контролю Візуальний контроль роботи пристрою виконує вузол 6 індикації Вузол 10 діагностики, реалізований на мікроконтролері, здійснює постійний контроль роботи ПЛМ 5 та вузлів 7, 8, 9 перетворення вихідних сигналів Місцева індикація правильності функціонування пристрою здійснюється свгглодюдом вузла 10 діагностики При включенні пристрою також здійснюється контроль вузла 6 індикації шляхом подачі команд управління від мікроконтролера на ПЛМ 5 Зв'язок вузла 10 діагностики з ЗОВНІШНІМИ контролюючими пристроями здійснюється за допомогою локальної мережі RS-485 Корисна модель виконана на друкованій платі, яка закрита з обох боків металевими екранами, що дозволяє реалізовувати необхідну захищеність від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від електростатичних розрядів, від несанкціонованого доступу та від пошкодження елементів під час експлуатації Використання елементів захисту ланцюгів живлення, входів та виходів також здійснює захист від наносекундних та мікросекундних імпульсних перешкод великої енергії Застосування сучасної елементної бази (мікроконтролер, ПЛМ) значно зменшує споживану потужність, поліпшує теплові режими та підвищує надійність блоку ї 1 О, 2 , 7 •MM I 3 | •«u 9 — 4 I 10 Комп ютерна верстка О Кураєв — — Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ "Міжнародний науковий комітет" вул Артема 77 м Киш 04050 Україна
