Підбирач-подрібнювач

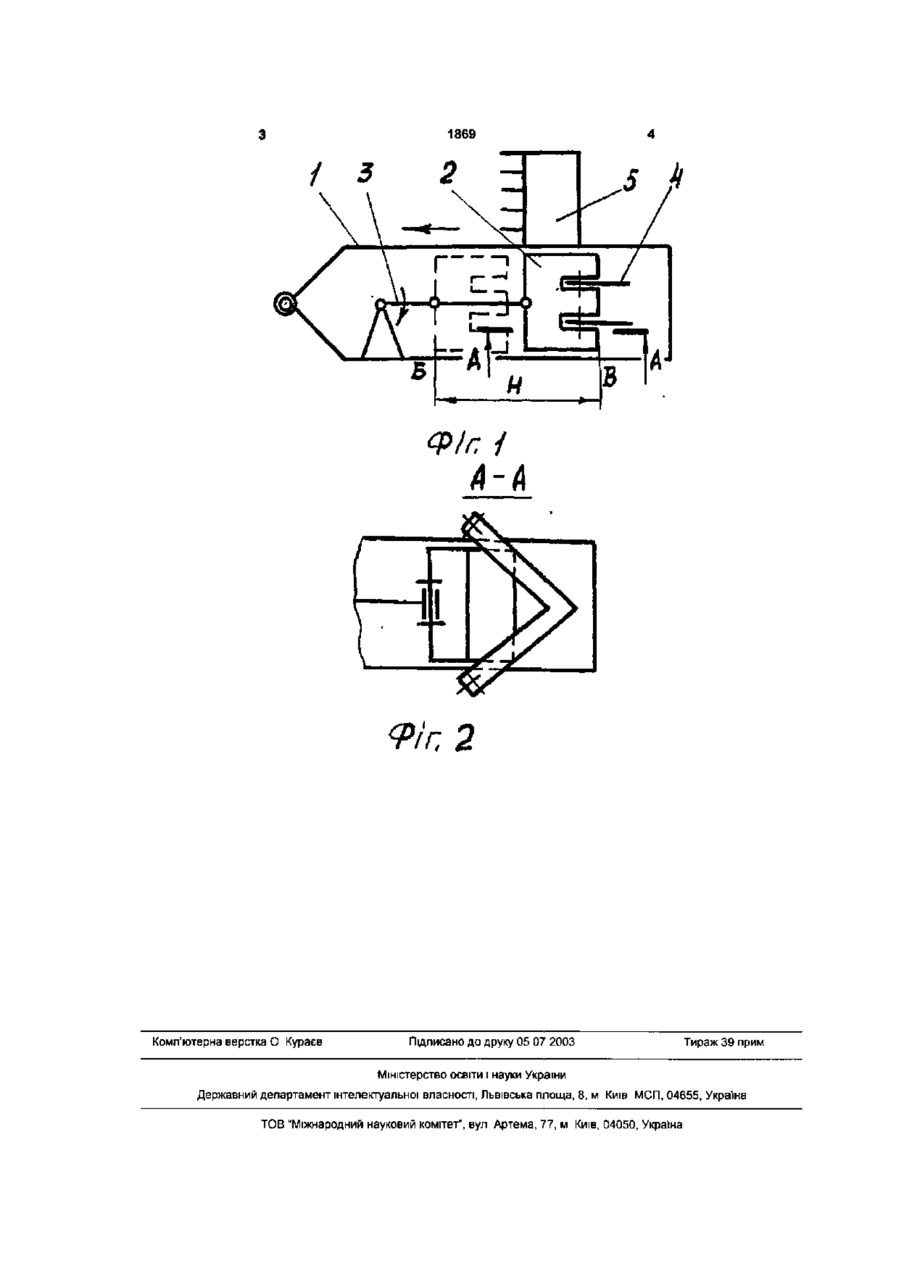

Підбирач-подрібнювач, який включає канал з поршнем, що перетинається ножами, який відрізняється тим, що кінці ножів закріплені на каналі перед задньою межею ходу поршня. Конструкція відноситься до сільськогосподарського машинобудування і використовується для заготівлі подрібнених стеблових кормів із трав. Відомий підбирач-подрібнювач (патент України на винахід №241 опубл 30.04 1993р бюл. №1) включає поршень в каналі, який перетинається ножами, розміщеними за межею ходу поршня При такому розташуванні ножів зростає зусилля переміщення шару стебел через значний бічний тиск маси, яка знаходиться між лобовиною поршня і ножами. Технічна задача заключаться в зменшенні зусилля переміщення шару стебел за рахунок зменшення в каналі об'єму непорізаноі стеблової маси між поршнем і ножами. ся ножі 4. Вони (ножі 4) виконані > - подібними і прикріплені своґми кінцями до верху та низу каналу і перед задньою межею В ходу Н поршня 2. Ножі 4 розташовані по ширині канала 1 рівномірно. Поршень має хід Н між переднім Б та заднім В положеннями До входу канала 1 приєднано живильник 5. При роботі поршень 2, рухається впередназад в каналі і під дією привода 3 живильник 5 підбирає масу і направляє і\ через вхід в канал і, коли поршень 2. знаходиться в передньому положенні Б. Рухаючись назад до положення В, поршень 2 насовує масу по каналу 1 на ножі 4, подрібнюючи таким чином шар стебел. В кінці ходу Н ножі 4 входять у виємки поршня 2 Рівномірне кріплення ножів 4 по ширині каналу 1 сприяє отриманню заданої довжини січки, а > подібність ножів зменщує тиск на верх і низ каналу та ВІДПОВІДНО зусилля переміщення маси. Завдяки такому виконанню підбирачаподрібнювача вдається зменшити масу стебел, що знаходиться між поршнем і ножами та знизити тиск на боки каналу і відповідно зусилля переміщення маси перед ножами Задача вирішується тим, що КІНЦІ НОЖІВ закріп люються на каналі перед задньою межою ходу поршня Конструкція про ілюстрована фіг.1 (вигляд зверху) та фіг.2 (в перерізі при вигляді збоку). Підбирач-подрібнювач складається із прямокутного перетину канала 1, в якому розміщено поршень 2 з приводом 3 Поршень 2 має на свої' лобовині виємки, в яких в кінці ходу Н розміщують со 00 1869 5 к / Комп'ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
