Енергоблок

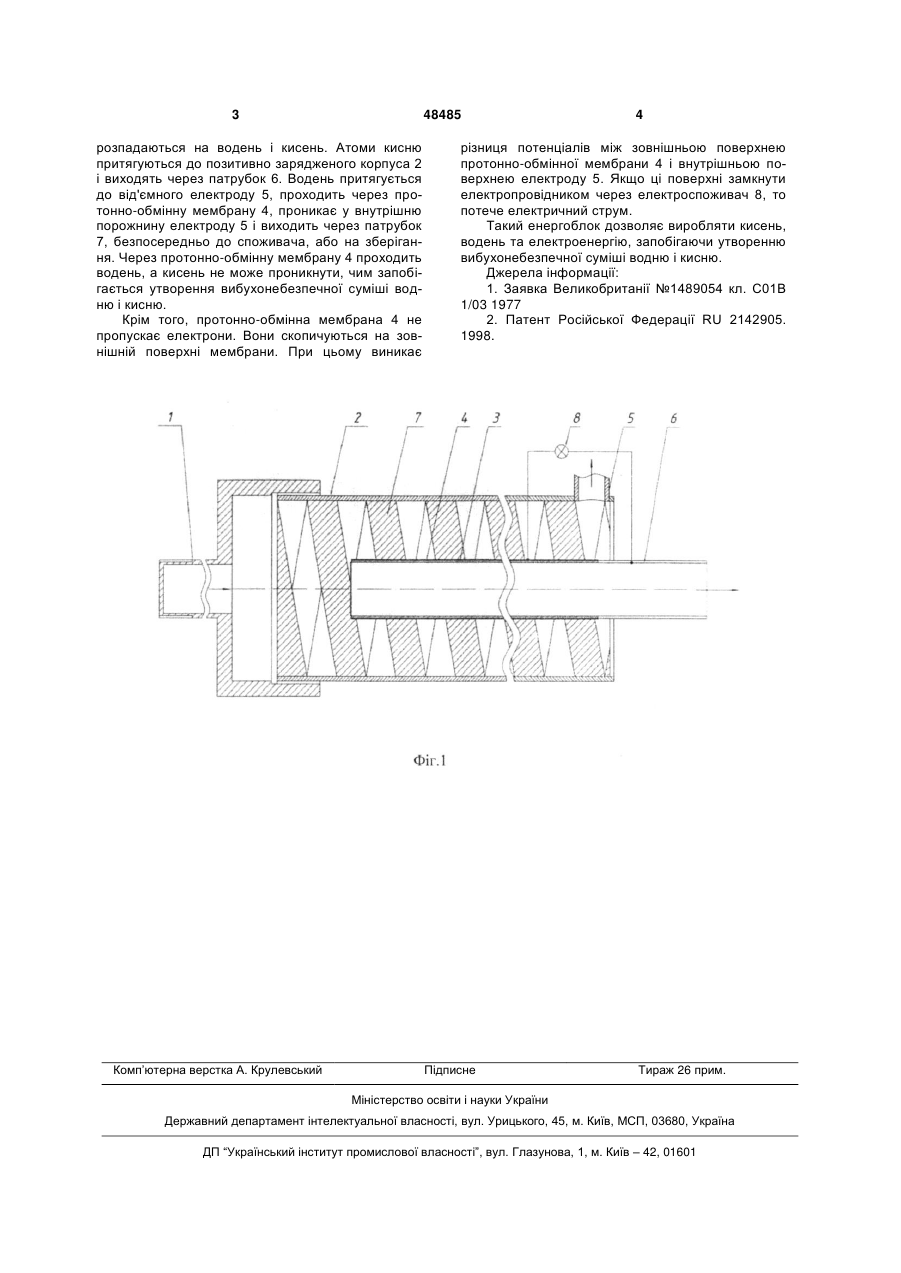

Енергоблок, що містить камеру розкладання водяної пари на водень і кисень з корпусом у вигляді труби, з'єднаним з позитивним полюсом джерела електроенергії, центральний електрод у вигляді ізольованої від корпусу труби із нержавіючої сталі меншого діаметра, з'єднаної з від'ємним полюсом джерела електроенергії, який відрізняється тим, що ізолятор між корпусом і центральним електродом виготовлений у вигляді пружини, а центральний електрод виконаний непроникним для кисню і покритий протонно-обмінною мембраною. (19) (21) u200908120 (22) 03.08.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) АНДРЕЙЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, БОЛЬШАКОВ ВОЛОДИМИР ІВАНОВИЧ, ВОРОБЙОВ ГЕННАДІЙ МИХАЙЛОВИЧ, ГИЛЕНКО ВОЛОДИМИР ТИМОФІЙОВИЧ, КАРАСЬОВ ГЕННАДІЙ ГРИГОРОВИЧ, КАРАСЬОВ ОЛЕКСІЙ ГЕННАДІЙОВИЧ (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 48485 розпадаються на водень і кисень. Атоми кисню притягуються до позитивно зарядженого корпуса 2 і виходять через патрубок 6. Водень притягується до від'ємного електроду 5, проходить через протонно-обмінну мембрану 4, проникає у внутрішню порожнину електроду 5 і виходить через патрубок 7, безпосередньо до споживача, або на зберігання. Через протонно-обмінну мембрану 4 проходить водень, а кисень не може проникнути, чим запобігається утворення вибухонебезпечної суміші водню і кисню. Крім того, протонно-обмінна мембрана 4 не пропускає електрони. Вони скопичуються на зовнішній поверхні мембрани. При цьому виникає Комп’ютерна верстка А. Крулевський 4 різниця потенціалів між зовнішньою поверхнею протонно-обмінної мембрани 4 і внутрішньою поверхнею електроду 5. Якщо ці поверхні замкнути електропровідником через електроспоживач 8, то потече електричний струм. Такий енергоблок дозволяє виробляти кисень, водень та електроенергію, запобігаючи утворенню вибухонебезпечної суміші водню і кисню. Джерела інформації: 1. Заявка Великобританії №1489054 кл. С01В 1/03 1977 2. Патент Російської Федерації RU 2142905. 1998. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
