Затискний патрон
Номер патенту: 18755
Опубліковано: 15.11.2006
Автори: Фарук Вахід Ель-Дахабі, Кузнєцов Юрій Миколайович, Довжик Леонід Михайлович
Формула / Реферат
Затискний патрон, що містить корпус з шарнірно закріпленими важелями, які мають три плеча, одне з яких контактує з тягою від приводу затиску, друге - з кулачками, а третє - з конічною втулкою, яка по конічній внутрішній поверхні взаємодіє з відповідними нахиленими поверхнями кулачків, який відрізняється тим, що корпус має внутрішню конічну поверхню, а між нею і зворотним торцем конічної втулки утворено гострий кут і розташовані тіла кочення, причому вершина гострого кута спрямована від осі обертання патрона.
Текст

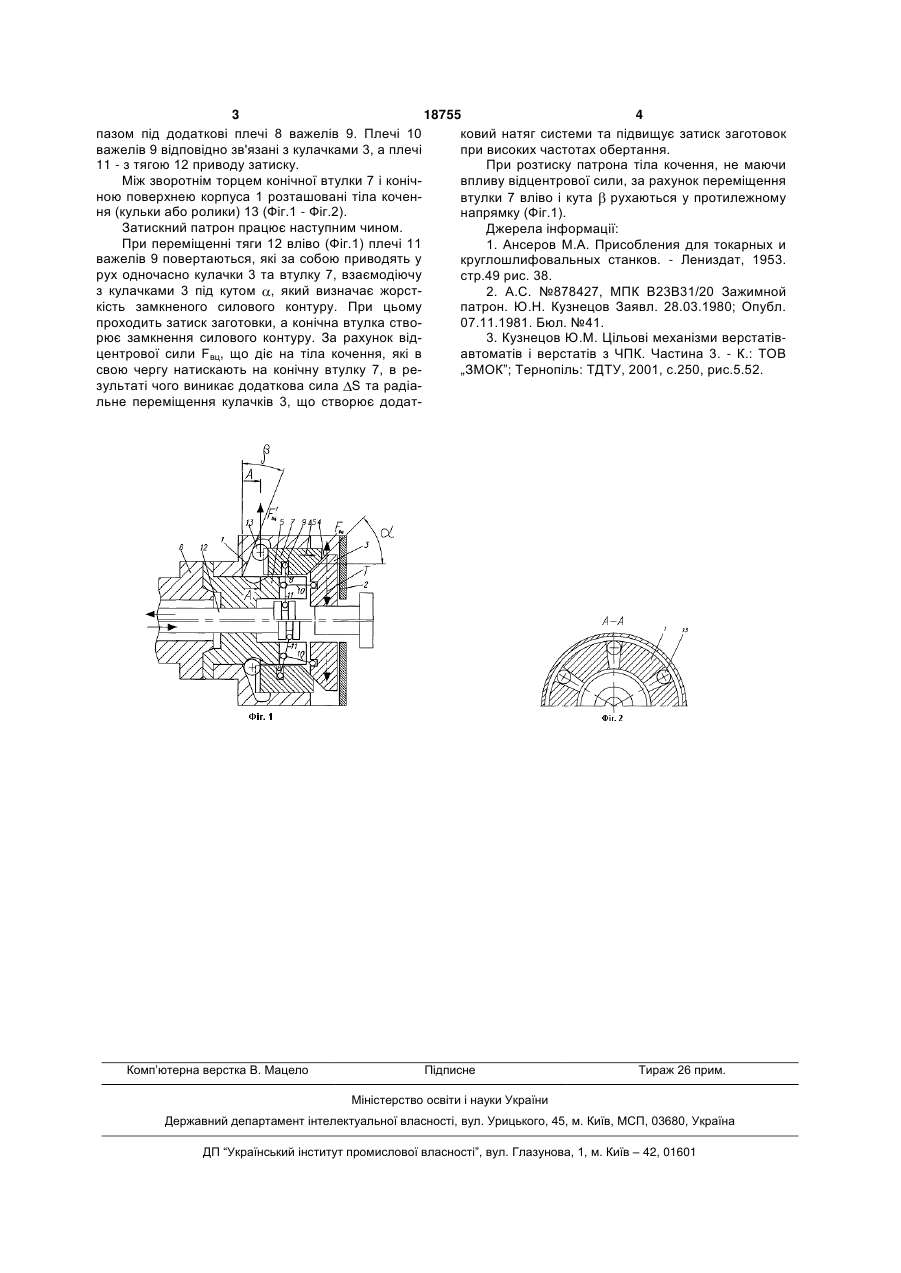

Затискний патрон, що містить корпус з шарнірно закріпленими важелями, які мають три плеча, 3 18755 4 пазом під додаткові плечі 8 важелів 9. Плечі 10 ковий натяг системи та підвищує затиск заготовок важелів 9 відповідно зв'язані з кулачками 3, а плечі при високих частотах обертання. 11 - з тягою 12 приводу затиску. При розтиску патрона тіла кочення, не маючи Між зворотнім торцем конічної втулки 7 і конічвпливу відцентрової сили, за рахунок переміщення ною поверхнею корпуса 1 розташовані тіла коченвтулки 7 вліво і кута рухаються у протилежному ня (кульки або ролики) 13 (Фіг.1 - Фіг.2). напрямку (Фіг.1). Затискний патрон працює наступним чином. Джерела інформації: При переміщенні тяги 12 вліво (Фіг.1) плечі 11 1. Ансеров М.А. Присобления для токарных и важелів 9 повертаються, які за собою приводять у круглошлифовальных станков. - Лениздат, 1953. рух одночасно кулачки 3 та втулку 7, взаємодіючу стр.49 рис. 38. з кулачками 3 під кутом , який визначає жорст2. А.С. №878427, МПК В23В31/20 Зажимной кість замкненого силового контуру. При цьому патрон. Ю.Н. Кузнецов Заявл. 28.03.1980; Опубл. проходить затиск заготовки, а конічна втулка ство07.11.1981. Бюл. №41. рює замкнення силового контуру. За рахунок від3. Кузнецов Ю.М. Цільові механізми верстатівцентрової сили Fвц, що діє на тіла кочення, які в автоматів і верстатів з ЧПК. Частина 3. - К.: ТОВ свою чергу натискають на конічну втулку 7, в ре„ЗМОК”; Тернопіль: ТДТУ, 2001, с.250, рис.5.52. зультаті чого виникає додаткова сила S та радіальне переміщення кулачків 3, що створює додат Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChuck
Автори англійськоюKuznetsov Yurii Mykolaiovych, Farouk Wahid El-Dahabi
Назва патенту російськоюЗажимной патрон
Автори російськоюКузнецов Юрий Николаевич
МПК / Мітки
МПК: B23B 31/20
Код посилання
