Затискний патрон

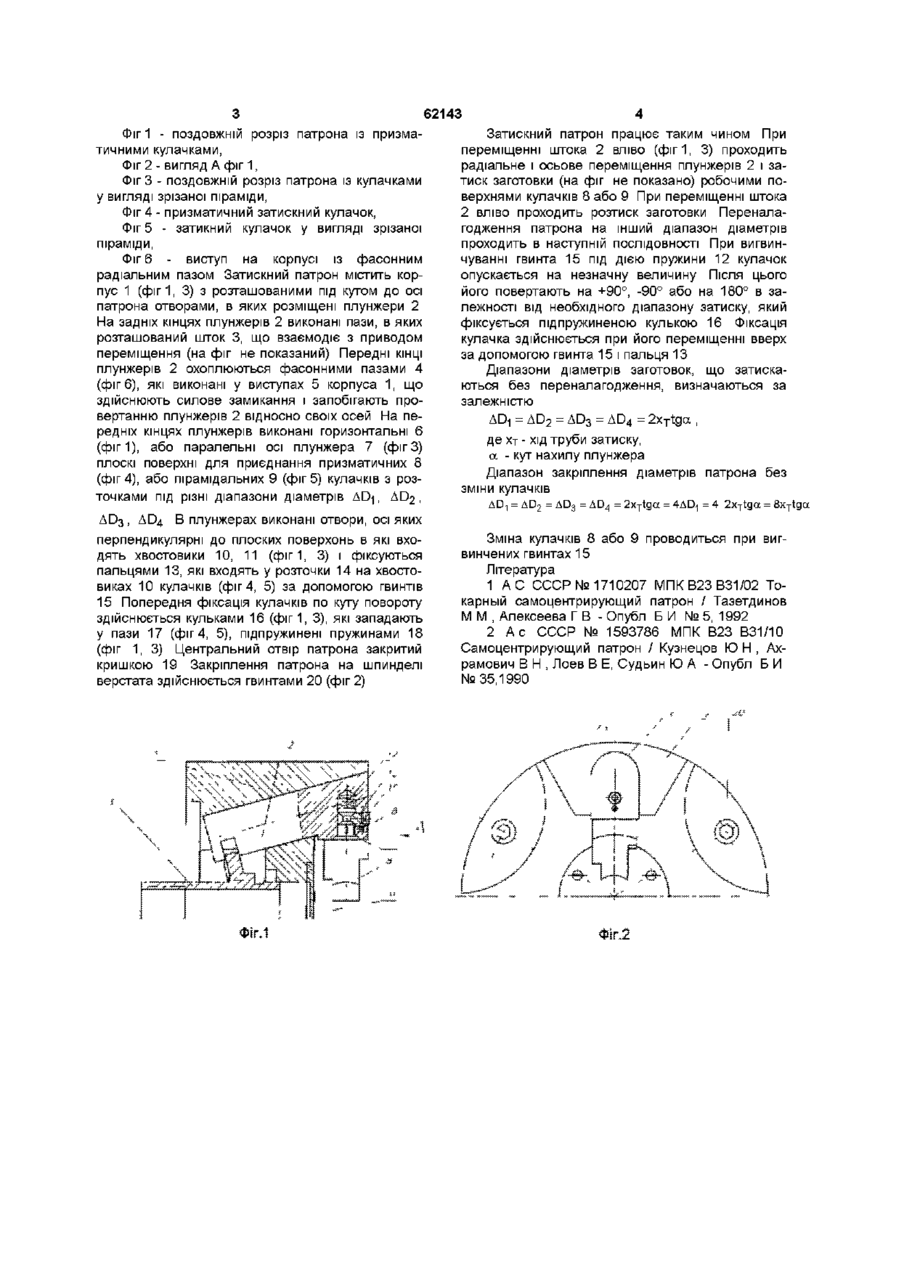

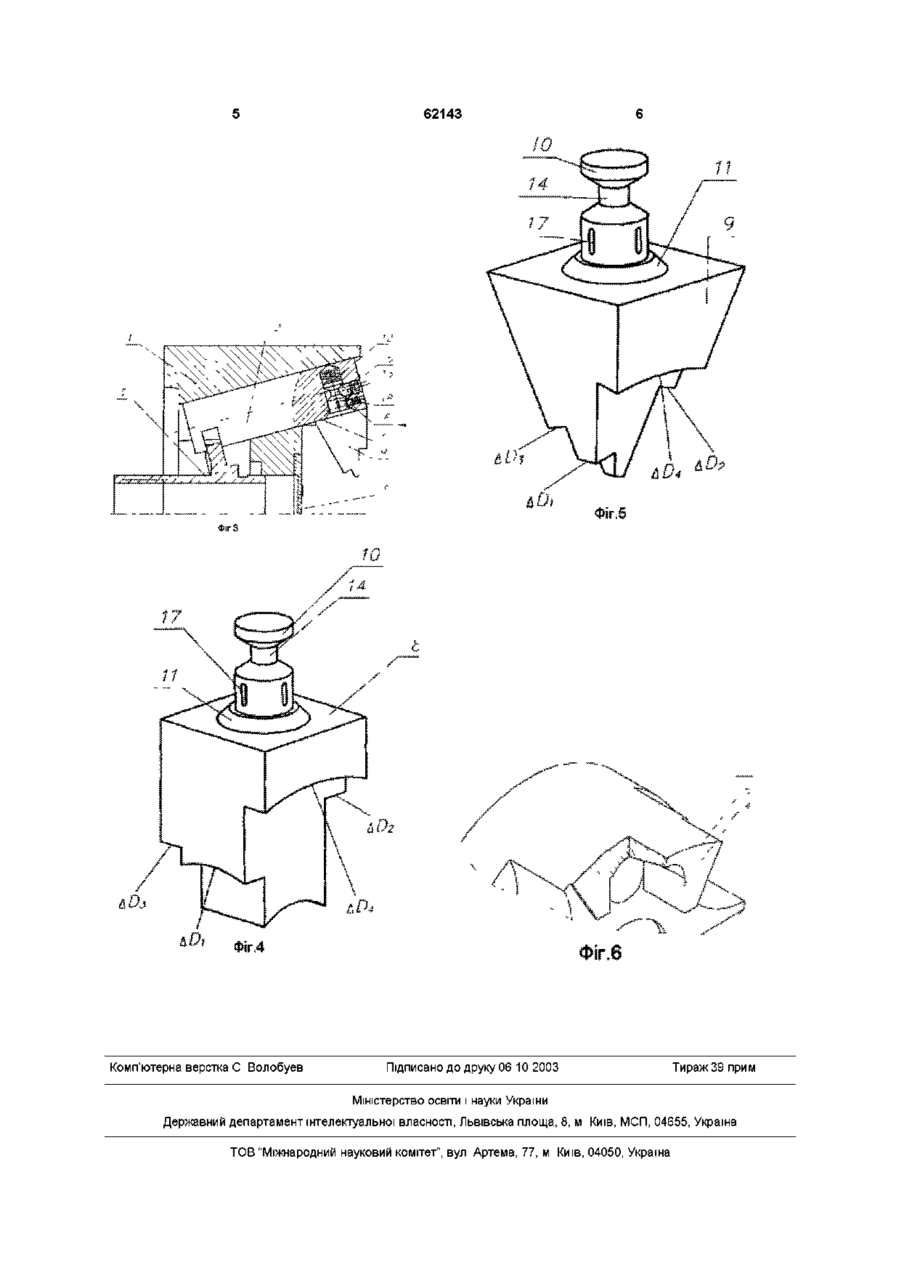

1 Затискний патрон, що містить корпус з розташованими під кутом до осі патрона отворами, в яких розміщені з можливістю осьового переміщення затискні кулачки з плунжерами, привід переміщення плунжерів, який відрізняється тим, що корпус має виступи з фасонними радіальними па зами для охоплення передніх КІНЦІВ плунжерів і запобігання їх провертанню навколо своєї осі, а кулачки оснащені хвостовиком для з'єднання з плунжерами і виконані у вигляді складної багатогранної фігури з різними робочими поверхнями 2 Затискний патрон за п 1, який відрізняється тим, що кулачки виконані у вигляді призми з розточками на гранях під різні діаметри заготовок та циліндричного хвостовика з конічною базовою поверхнею 3 Затискний патрон за п 1, який відрізняється тим, що кулачки виконані у вигляді зрізаної піраміди з кутами нахилу граней до її центральної осі, рівними куту нахилу осі плунжера відносно центральної осі патрона Винахід відноситься до верстатобудування, конкретно до пристроїв для закріплення заготовок на шпинделі токарного верстата Відомий токарний самоцентрівний патрон [1], що містить корпус, повзуни з клиновими поверхнями і зв'язані з механізмом повороту фасонні кулачки, встановлені в привідних валах, які розміщені в повзунах Недоліком даної конструкції є низька ШВИДКОХІДНІСТЬ внаслідок високих відцентрових сил, спричинених великою масою фасонних кулачків і повзунів В якості прототипу прийнятий самоцентрівний патрон [2], що містить затискні кулачки у вигляді неправильної багатогранної зрізаної піраміди з плунжерами, оснащеними кільцевими канавками для взаємодії з приводом переміщення і виконаними поворотними навколо своєї осі з фіксацією по куту повороту Недоліком даної конструкції є важкі фасонні кулачки, що призводить до великих відцентрових сил, які спричиняють значне зменшення зусилля затиску на високих частотах обертання і ШВИДКОХІДНОСТІ затискного патрона В основу винаходу поставлена задача удосконалення самоцентрівного патрона шляхом закриття силового контуру і використання багатогранних кулачків, що дозволяє підвищити ШВИДКОХІДНІСТЬ затискного патрона, і, як наслідок, продуктивність токарної обробки малих партій заготовок Поставлена задача досягається тим, що у затискному патроні, що містить корпус з розташованими під кутом до осі патрона отворами, в яких розміщені з можливістю осьового переміщення затискні кулачки з плунжерами, привід переміщення плунжерів, корпус має виступи з фасонними радіальними пазами для охоплення передніх КІНЦІВ плунжерів та запобігання їх провертанню навколо своєї осі, а кулачки оснащені хвостовиком для з'єднання з плунжерами і виконані у вигляді складної багатогранної фігури з різними робочими поверхнями Кулачки можуть бути виконані у вигляді призми з розточками на гранях під різні діаметри заготовок та циліндричного хвостовика з конічною базуючою поверхнею Крім того, в затискному патроні для охоплення діаметрів заготовок можна використати затискний кулачок у вигляді зрізаної піраміди з кутом нахилу граней до и центральної осі, рівними куту нахилу осі плунжера відносно центральної осі патрона Патрон з кулачками у вигляді зрізаної піраміди краще застосовувати при обробці заготовок великого діаметра та з малою базою кріплення Суть винаходу пояснюється кресленнями, на яких зображено СО (О 62143 Фіг 1 - поздовжній розріз патрона із призматичними кулачками, Фіг 2 - вигляд А фіг 1, Фіг 3 - поздовжній розріз патрона із кулачками у вигляді зрізаної піраміди, Фіг 4 - призматичний затискний кулачок, Фіг 5 - затикний кулачок у вигляді зрізаної піраміди, Фіг 6 - виступ на корпусі із фасонним радіальним пазом Затискний патрон містить корпус 1 ( ф і г 1 , 3) з розташованими під кутом до осі патрона отворами, в яких розміщені плунжери 2 На задніх кінцях плунжерів 2 виконані пази, в яких розташований шток 3, що взаємодіє з приводом переміщення (на фіг не показаний) Передні КІНЦІ плунжерів 2 охоплюються фасонними пазами 4 (фіг 6), які виконані у виступах 5 корпуса 1, що здійснюють силове замикання і запобігають провертанню плунжерів 2 відносно своїх осей На передніх кінцях плунжерів виконані горизонтальні 6 (фіг 1), або паралельні осі плунжера 7 (фіг 3) плоскі поверхні для приєднання призматичних 8 (фіг 4), або пірамідальних 9 (фіг 5) кулачків з розточками під різні діапазони діаметрів AD-|, A D 2 , Затискний патрон працює таким чином При переміщенні штока 2 вліво ( ф і г 1 , 3) проходить радіальне і осьове переміщення плунжерів 2 і затиск заготовки (на фіг не показано) робочими поверхнями кулачків 8 або 9 При переміщенні штока 2 вліво проходить розтиск заготовки Переналагодження патрона на інший діапазон діаметрів проходить в наступній ПОСЛІДОВНОСТІ При вигвинчуванні гвинта 15 під дією пружини 12 кулачок опускається на незначну величину Після цього його повертають на +90°, -90° або на 180° в залежності від необхідного діапазону затиску, який фіксується під пружиненою кулькою 16 Фіксація кулачка здійснюється при його переміщенні вверх за допомогою гвинта 15 і пальця 13 Діапазони діаметрів заготовок, що затискаються без переналагодження, визначаються за залежністю AD-] = A D 2 = A D 3 = A D 4 = 2 x T t g a , де хт - хід труби затиску, a - кут нахилу плунжера Діапазон закріплення діаметрів патрона без зміни кулачків ADT = AD2 = AD3 = AD4 = 2x T tga = 4ADT = 4 2x T tga = 8x T tga ДОз , AD4 В плунжерах виконані отвори, осі яких перпендикулярні до плоских поверхонь в які входять хвостовики 10, 11 ( ф і г 1 , 3) і фіксуються пальцями 13, які входять у розточки 14 на хвостовиках 10 кулачків (фіг 4, 5) за допомогою гвинтів 15 Попередня фіксація кулачків по куту повороту здійснюється кульками 16 ( ф і г 1 , 3), які западають у пази 17 (фіг 4, 5), підпружинені пружинами 18 (фіг 1, 3) Центральний отвір патрона закритий кришкою 19 Закріплення патрона на шпинделі верстата здійснюється гвинтами 20 (фіг 2) Зміна кулачків 8 або 9 проводиться при вигвинчених гвинтах 15 Література 1 А С СССР № 1 7 1 0 2 0 7 МПК В23 В31/02 Токарный самоцентрирующий патрон / Тазетдинов М М , Алексеева Г В - Опубл Б И № 5, 1992 2 А с СССР № 1593786 МПК В23 В31/10 Самоцентрирующий патрон / Кузнецов Ю Н , Ахрамович В Н , Лоев В Е, Судьин Ю А - Опубл Б И №35,1990 62143 ФІГ З Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
