Затискний патрон

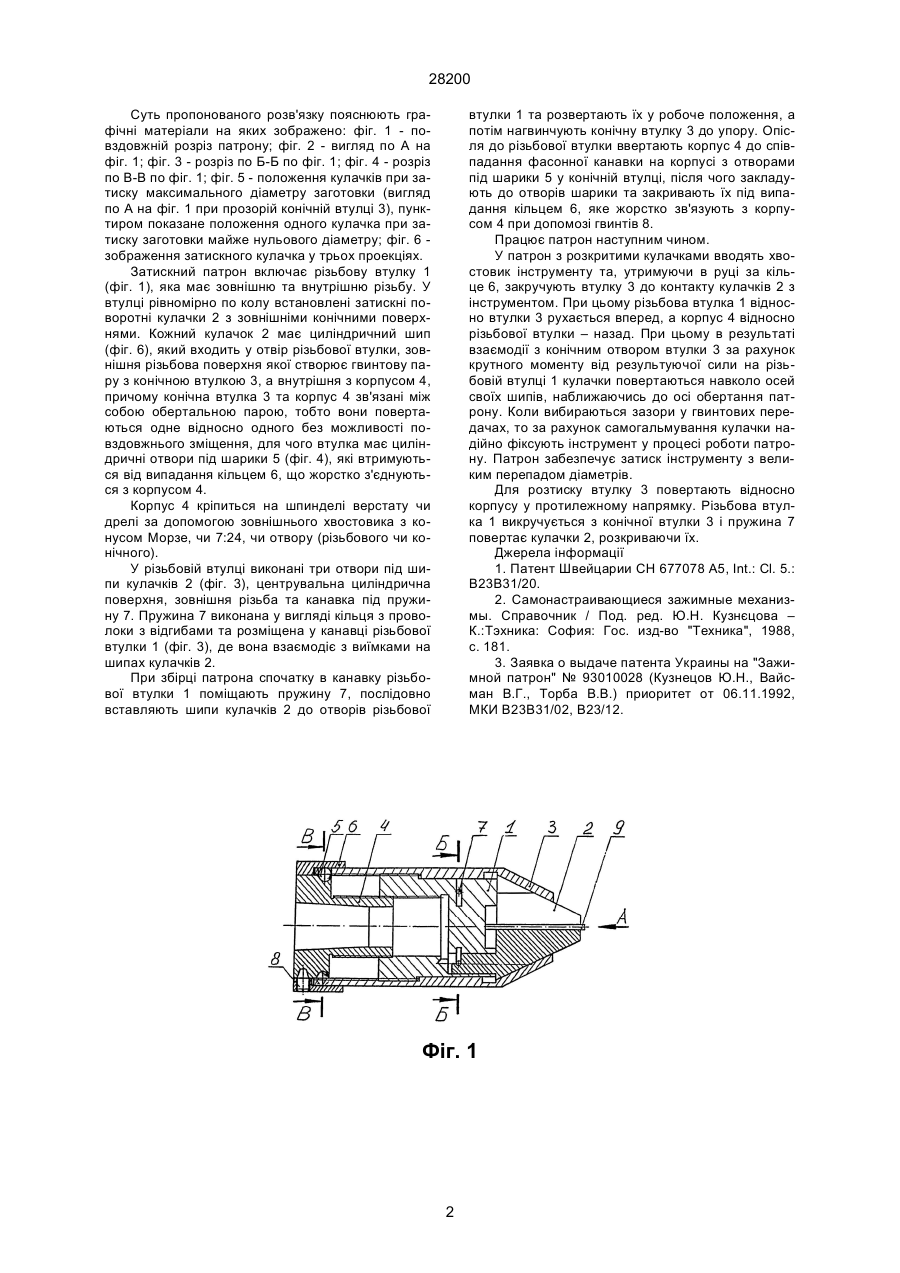

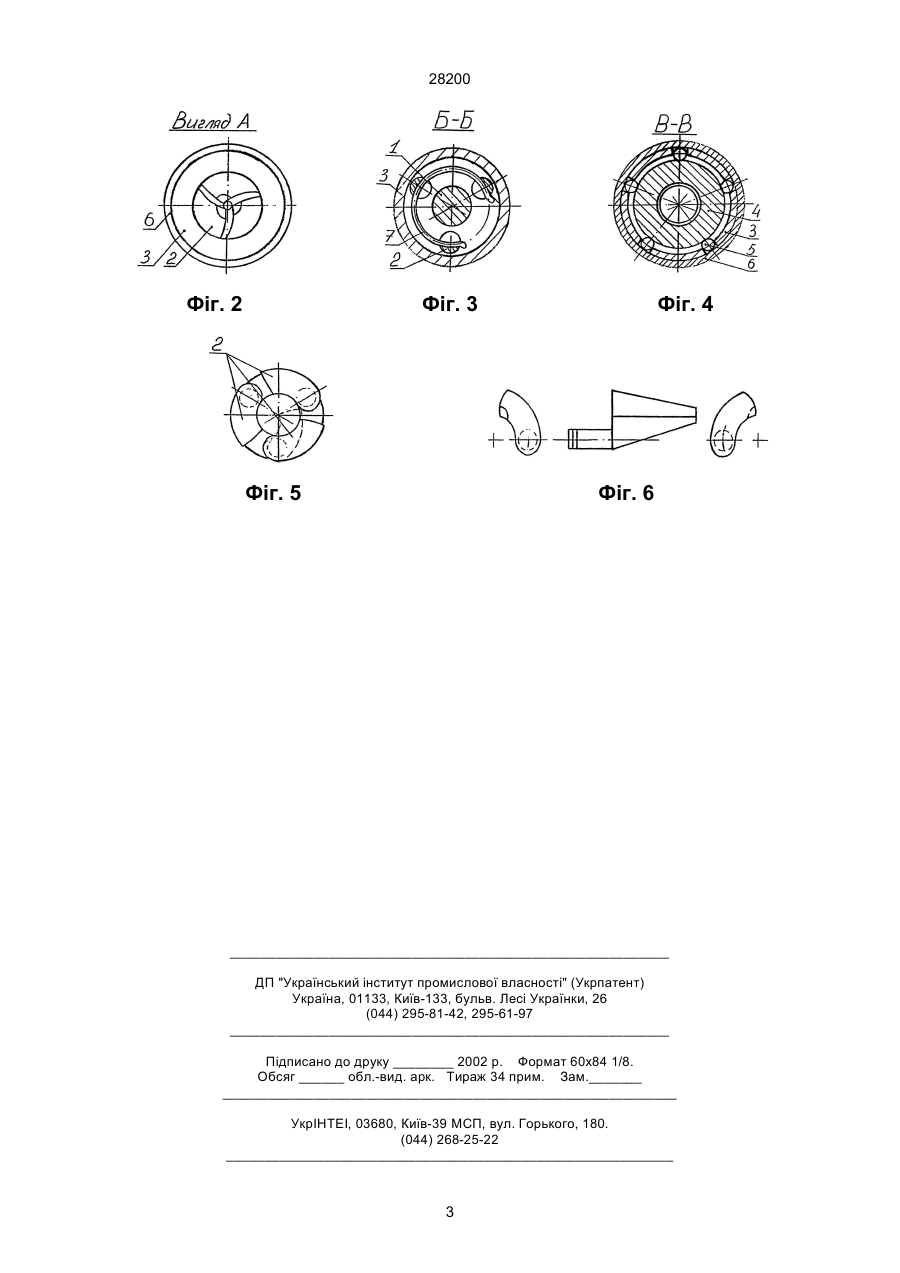

Затискний патрон, який включає корпус й виконані у вигляді ексцентриків затискні кулачки, встановлені з можливістю повороту на циліндрич 28200 Суть пропонованого розв'язку пояснюють графічні матеріали на яких зображено: фіг. 1 - повздовжній розріз патрону; фіг. 2 - вигляд по А на фіг. 1; фіг. 3 - розріз по Б-Б по фіг. 1; фіг. 4 - розріз по В-В по фіг. 1; фіг. 5 - положення кулачків при затиску максимального діаметру заготовки (вигляд по А на фіг. 1 при прозорій конічній втулці 3), пунктиром показане положення одного кулачка при затиску заготовки майже нульового діаметру; фіг. 6 зображення затискного кулачка у трьох проекціях. Затискний патрон включає різьбову втулку 1 (фіг. 1), яка має зовнішню та внутрішню різьбу. У втулці рівномірно по колу встановлені затискні поворотні кулачки 2 з зовнішніми конічними поверхнями. Кожний кулачок 2 має циліндричний шип (фіг. 6), який входить у отвір різьбової втулки, зовнішня різьбова поверхня якої створює гвинтову пару з конічною втулкою 3, а внутрішня з корпусом 4, причому конічна втулка 3 та корпус 4 зв'язані між собою обертальною парою, тобто вони повертаються одне відносно одного без можливості повздовжнього зміщення, для чого втулка має циліндричні отвори під шарики 5 (фіг. 4), які втримуються від випадання кільцем 6, що жорстко з'єднуються з корпусом 4. Корпус 4 кріпиться на шпинделі верстату чи дрелі за допомогою зовнішнього хвостовика з конусом Морзе, чи 7:24, чи отвору (різьбового чи конічного). У різьбовій втулці виконані три отвори під шипи кулачків 2 (фіг. 3), центрувальна циліндрична поверхня, зовнішня різьба та канавка під пружину 7. Пружина 7 виконана у вигляді кільця з проволоки з відгибами та розміщена у канавці різьбової втулки 1 (фіг. 3), де вона взаємодіє з виїмками на шипах кулачків 2. При збірці патрона спочатку в канавку різьбової втулки 1 поміщають пружину 7, послідовно вставляють шипи кулачків 2 до отворів різьбової втулки 1 та розвертають їх у робоче положення, а потім нагвинчують конічну втулку 3 до упору. Опісля до різьбової втулки ввертають корпус 4 до співпадання фасонної канавки на корпусі з отворами під шарики 5 у конічній втулці, після чого закладують до отворів шарики та закривають їх під випадання кільцем 6, яке жорстко зв'язують з корпусом 4 при допомозі гвинтів 8. Працює патрон наступним чином. У патрон з розкритими кулачками вводять хвостовик інструменту та, утримуючи в руці за кільце 6, закручують втулку 3 до контакту кулачків 2 з інструментом. При цьому різьбова втулка 1 відносно втулки 3 рухається вперед, а корпус 4 відносно різьбової втулки – назад. При цьому в результаті взаємодії з конічним отвором втулки 3 за рахунок крутного моменту від результуючої сили на різьбовій втулці 1 кулачки повертаються навколо осей своїх шипів, наближаючись до осі обертання патрону. Коли вибираються зазори у гвинтових передачах, то за рахунок самогальмування кулачки надійно фіксують інструмент у процесі роботи патрону. Патрон забезпечує затиск інструменту з великим перепадом діаметрів. Для розтиску втулку 3 повертають відносно корпусу у протилежному напрямку. Різьбова втулка 1 викручується з конічної втулки 3 і пружина 7 повертає кулачки 2, розкриваючи їх. Джерела інформації 1. Патент Швейцарии СН 677078 А5, Int.: Cl. 5.: B23B31/20. 2. Самонастраивающиеся зажимные механизмы. Справочник / Под. ред. Ю.Н. Кузнєцова – К.:Тэхника: София: Гос. изд-во "Техника", 1988, с. 181. 3. Заявка о выдаче патента Украины на "Зажимной патрон" № 93010028 (Кузнецов Ю.Н., Вайсман В.Г., Торба В.В.) приоритет от 06.11.1992, МКИ В23В31/02, В23/12. Фіг. 1 2 28200 Фіг. 2 Фіг. 3 Фіг. 5 Фіг. 4 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
