Пристрій для вимірювання швидкості обертання, що містить сполучені між собою датчик, обчислювальний вузол, рідкокристалічний індикатор і блок енергозабезпечення, який відрізняється тим, що як датчик він містить датчик Холла, а як обчислювальний вузол - мікропроцесорний модуль, при цьому вхід датчика Холла сполучений з блоком енергозабезпечення, а вихід - з першим входом мікропроцесорного модуля, другий вхід якого сполучений з блоком енергозабезпечення, перший вихід мікропроцесорного модуля сполучений з першим входом рідкокристалічного індикатора, а другий вихід мікропроцесорного модуля сполучений з блоком енергозабезпечення, вихід якого сполучений з другим входом рідкокристалічного індикатора.

Текст

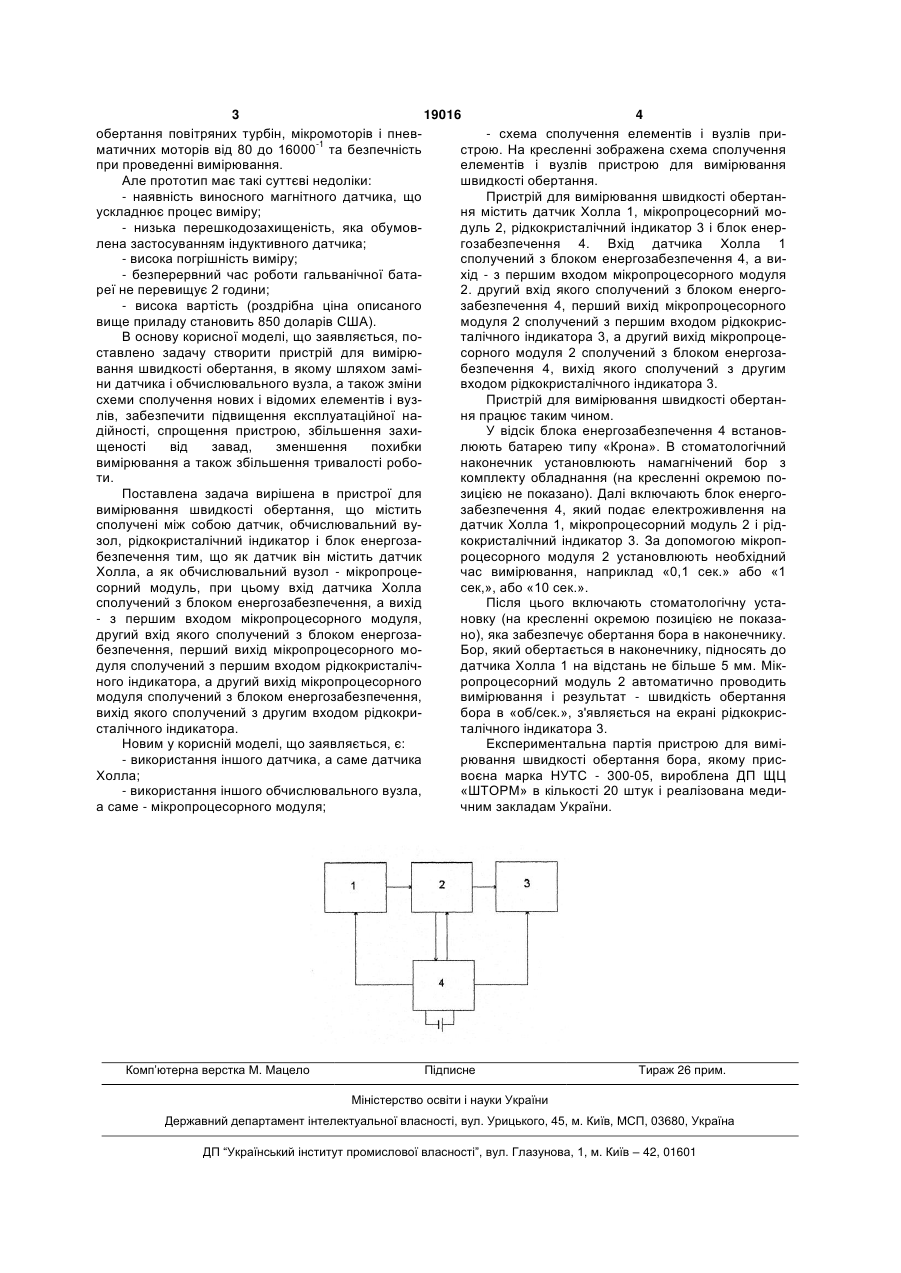

Пристрій для вимірювання швидкості обертання, що містить сполучені між собою датчик, обчислювальний вузол, рідкокристалічний індика 3 19016 4 обертання повітряних турбін, мікромоторів і пнев- схема сполучення елементів і вузлів приматичних моторів від 80 до 16000-1 та безпечність строю. На кресленні зображена схема сполучення при проведенні вимірювання. елементів і вузлів пристрою для вимірювання Але прототип має такі суттєві недоліки: швидкості обертання. - наявність виносного магнітного датчика, що Пристрій для вимірювання швидкості обертанускладнює процес виміру; ня містить датчик Холла 1, мікропроцесорний мо- низька перешкодозахищеність, яка обумовдуль 2, рідкокристалічний індикатор 3 і блок енерлена застосуванням індуктивного датчика; гозабезпечення 4. Вхід датчика Холла 1 - висока погрішність виміру; сполучений з блоком енергозабезпечення 4, а ви- безперервний час роботи гальванічної батахід - з першим входом мікропроцесорного модуля реї не перевищує 2 години; 2. другий вхід якого сполучений з блоком енерго- висока вартість (роздрібна ціна описаного забезпечення 4, перший вихід мікропроцесорного вище приладу становить 850 доларів США). модуля 2 сполучений з першим входом рідкокрисВ основу корисної моделі, що заявляється, поталічного індикатора 3, а другий вихід мікропроцеставлено задачу створити пристрій для вимірюсорного модуля 2 сполучений з блоком енергозавання швидкості обертання, в якому шляхом замібезпечення 4, вихід якого сполучений з другим ни датчика і обчислювального вузла, а також зміни входом рідкокристалічного індикатора 3. схеми сполучення нових і відомих елементів і вузПристрій для вимірювання швидкості обертанлів, забезпечити підвищення експлуатаційної наня працює таким чином. дійності, спрощення пристрою, збільшення захиУ відсік блока енергозабезпечення 4 встановщеності від завад, зменшення похибки люють батарею типу «Крона». В стоматологічний вимірювання а також збільшення тривалості робонаконечник установлюють намагнічений бор з ти. комплекту обладнання (на кресленні окремою поПоставлена задача вирішена в пристрої для зицією не показано). Далі включають блок енерговимірювання швидкості обертання, що містить забезпечення 4, який подає електроживлення на сполучені між собою датчик, обчислювальний вудатчик Холла 1, мікропроцесорний модуль 2 і рідзол, рідкокристалічний індикатор і блок енергозакокристалічний індикатор 3. За допомогою мікропбезпечення тим, що як датчик він містить датчик роцесорного модуля 2 установлюють необхідний Холла, а як обчислювальний вузол - мікропроцечас вимірювання, наприклад «0,1 сек.» або «1 сорний модуль, при цьому вхід датчика Холла сек,», або «10 сек.». сполучений з блоком енергозабезпечення, а вихід Після цього включають стоматологічну уста- з першим входом мікропроцесорного модуля, новку (на кресленні окремою позицією не показадругий вхід якого сполучений з блоком енергозано), яка забезпечує обертання бора в наконечнику. безпечення, перший вихід мікропроцесорного моБор, який обертається в наконечнику, підносять до дуля сполучений з першим входом рідкокристалічдатчика Холла 1 на відстань не більше 5 мм. Мікного індикатора, а другий вихід мікропроцесорного ропроцесорний модуль 2 автоматично проводить модуля сполучений з блоком енергозабезпечення, вимірювання і результат - швидкість обертання вихід якого сполучений з другим входом рідкокрибора в «об/сек.», з'являється на екрані рідкокриссталічного індикатора. талічного індикатора 3. Новим у корисній моделі, що заявляється, є: Експериментальна партія пристрою для вимі- використання іншого датчика, а саме датчика рювання швидкості обертання бора, якому присХолла; воєна марка НУТС - 300-05, вироблена ДП ЩЦ - використання іншого обчислювального вузла, «ШТОРМ» в кількості 20 штук і реалізована медиа саме - мікропроцесорного модуля; чним закладам України. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
