Застосування титановмісного матеріалу як пігмента-наповнювача

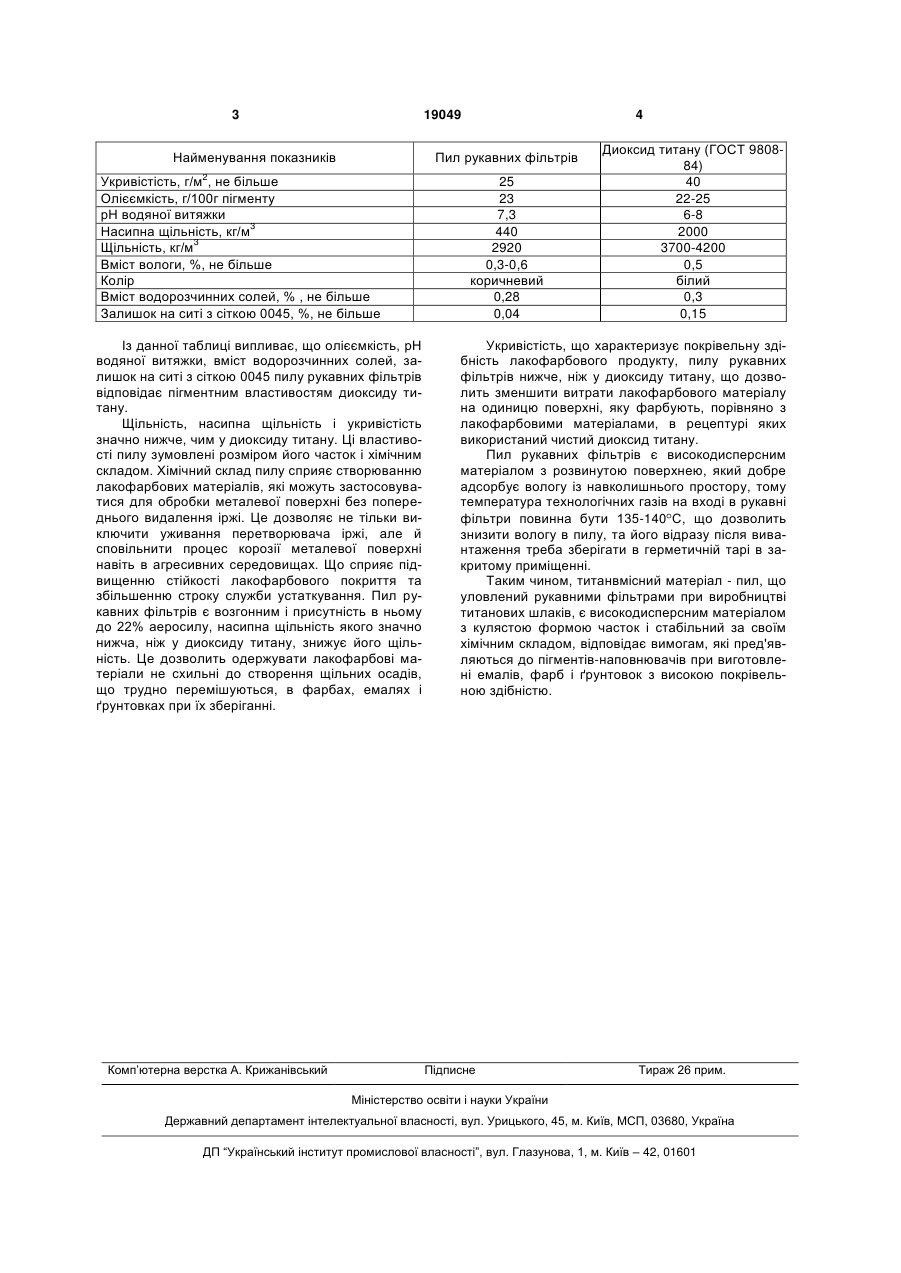

Застосування титановмісного матеріалу - пилу рукавних фільтрів очистки технологічних газів рудно-термічної печі для одержання титанових шлаків як пігмента-наповнювача для лакофарбових матеріалів. (19) (21) 2003065770 (22) 23.06.2003 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Телін Владислав Володимирович, Теслевич Сергій Михайлович, Шефер Станіслав Леопольдович, Бурляев Олег Іванович, Рябчикова Ніна Федорівна, Гур'янова Тетяна Петрівна, Кравцов Анатолій Іванович 3 19049 Найменування показників Пил рукавних фільтрів Укривістість, г/м2, не більше Олієємкість, г/100г пігменту рН водяної витяжки Насипна щільність, кг/м3 Щільність, кг/м3 Вміст вологи, %, не більше Колір Вміст водорозчинних солей, % , не більше Залишок на ситі з сіткою 0045, %, не більше Із данної таблиці випливає, що олієємкість, рН водяної витяжки, вміст водорозчинних солей, залишок на ситі з сіткою 0045 пилу рукавних фільтрів відповідає пігментним властивостям диоксиду титану. Щільність, насипна щільність і укривістість значно нижче, чим у диоксиду титану. Ці властивості пилу зумовлені розміром його часток і хімічним складом. Хімічний склад пилу сприяє створюванню лакофарбових матеріалів, які можуть застосовуватися для обробки металевої поверхні без попереднього видалення іржі. Це дозволяє не тільки виключити уживання перетворювача іржі, але й сповільнити процес корозії металевої поверхні навіть в агресивних середовищах. Що сприяє підвищенню стійкості лакофарбового покриття та збільшенню строку служби устаткування. Пил рукавних фільтрів є возгонним і присутність в ньому до 22% аеросилу, насипна щільність якого значно нижча, ніж у диоксиду титану, знижує його щільність. Це дозволить одержувати лакофарбові матеріали не схильні до створення щільних осадів, що трудно перемішуються, в фарбах, емалях і ґрунтовках при їх зберіганні. Комп’ютерна верстка А. Крижанівський 4 25 23 7,3 440 2920 0,3-0,6 коричневий 0,28 0,04 Диоксид титану (ГОСТ 980884) 40 22-25 6-8 2000 3700-4200 0,5 білий 0,3 0,15 Укривістість, що характеризує покрівельну здібність лакофарбового продукту, пилу рукавних фільтрів нижче, ніж у диоксиду титану, що дозволить зменшити витрати лакофарбового матеріалу на одиницю поверхні, яку фарбують, порівняно з лакофарбовими матеріалами, в рецептурі яких використаний чистий диоксид титану. Пил рукавних фільтрів є високодисперсним матеріалом з розвинутою поверхнею, який добре адсорбує вологу із навколишнього простору, тому температура технологічних газів на вході в рукавні фільтри повинна бути 135-140 С, що дозволить знизити вологу в пилу, та його відразу після вивантаження треба зберігати в герметичній тарі в закритому приміщенні. Таким чином, титанвмісний матеріал - пил, що уловлений рукавними фільтрами при виробництві титанових шлаків, є високодисперсним матеріалом з кулястою формою часток і стабільний за своїм хімічним складом, відповідає вимогам, які пред'являються до пігментів-наповнювачів при виготовлені емалів, фарб і ґрунтовок з високою покрівельною здібністю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
