Каркас дивана-ліжка, що трансформується

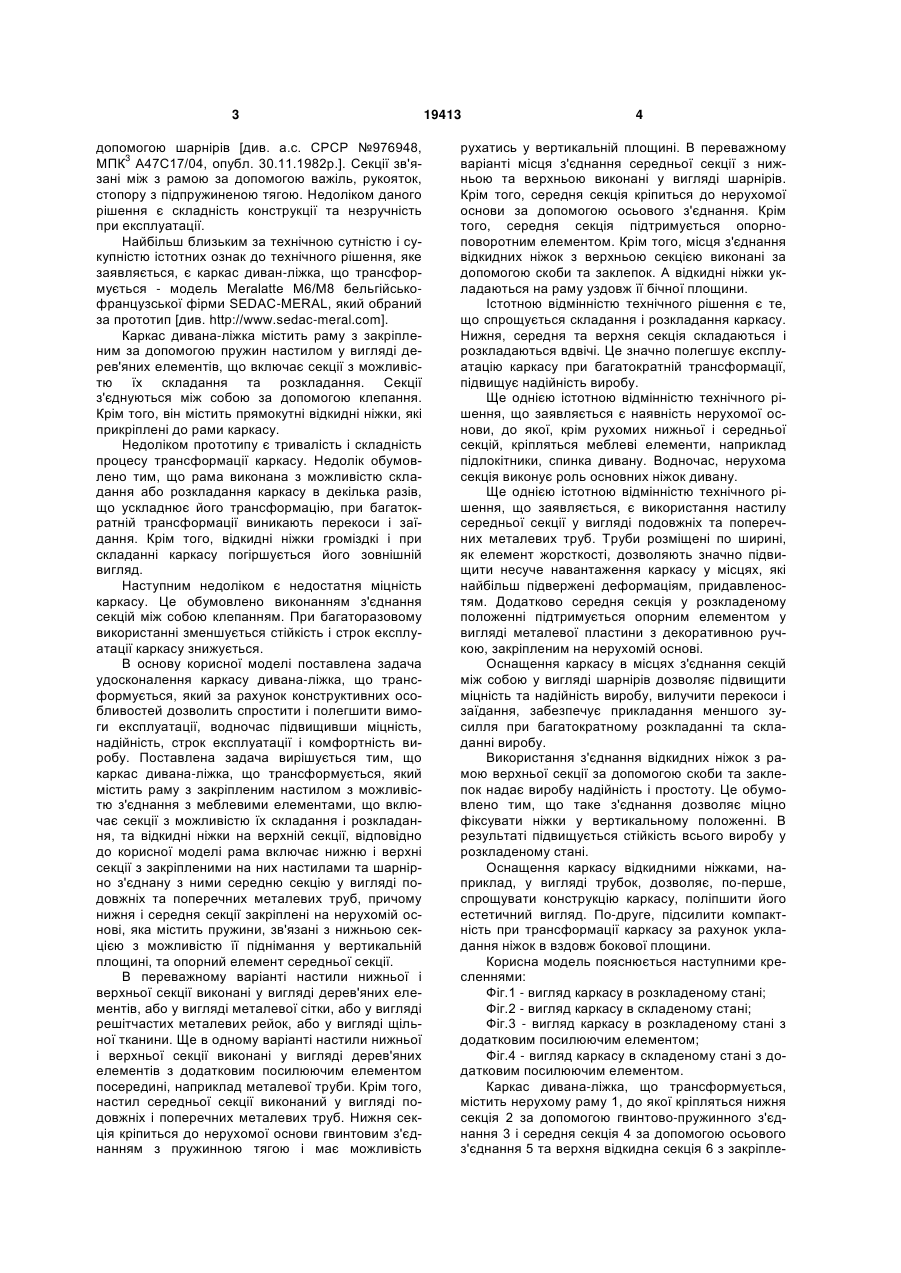

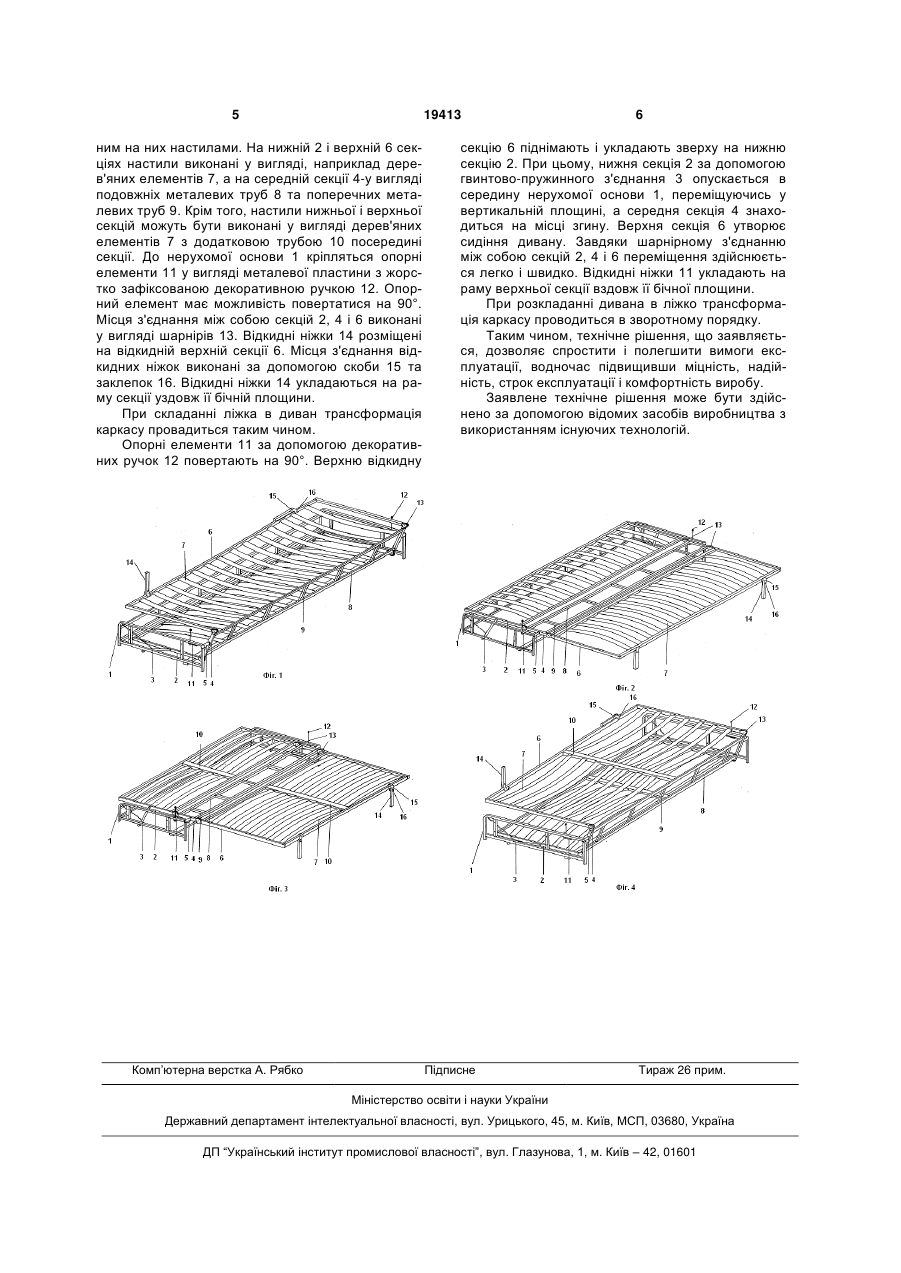

1. Каркас дивана-ліжка, що трансформується, який містить раму з закріпленим настилом з можливістю з'єднання з меблевими елементами, що містить секції з можливістю їх складання і розкладання, та відкидні ніжки на верхній секції, який відрізняється тим, що рама містить нижню і верхні секції з закріпленими на них настилами та шарнірно з'єднану з ними середню секцію у вигляді подовжніх та поперечних металевих труб, причому нижня і середня секції закріплені на нерухомій основі, яка містить пружини, зв'язані з нижньою секцією з можливістю її піднімання у вертикальній площині, та опорний елемент середньої секції. U 2 (19) 1 3 допомогою шарнірів [див. а.с. СРСР №976948, МПК3 А47С17/04, опубл. 30.11.1982р.]. Секції зв'язані між з рамою за допомогою важіль, рукояток, стопору з підпружиненою тягою. Недоліком даного рішення є складність конструкції та незручність при експлуатації. Найбільш близьким за технічною сутністю і сукупністю істотних ознак до технічного рішення, яке заявляється, є каркас диван-ліжка, що трансформується - модель Meralatte M6/M8 бельгійськофранцузської фірми SEDAC-MERAL, який обраний за прототип [див. http://www.sedac-meral.com]. Каркас дивана-ліжка містить раму з закріпленим за допомогою пружин настилом у вигляді дерев'яних елементів, що включає секції з можливістю їх складання та розкладання. Секції з'єднуються між собою за допомогою клепання. Крім того, він містить прямокутні відкидні ніжки, які прикріплені до рами каркасу. Недоліком прототипу є тривалість і складність процесу трансформації каркасу. Недолік обумовлено тим, що рама виконана з можливістю складання або розкладання каркасу в декілька разів, що ускладнює його трансформацію, при багатократній трансформації виникають перекоси і заїдання. Крім того, відкидні ніжки громіздкі і при складанні каркасу погіршується його зовнішній вигляд. Наступним недоліком є недостатня міцність каркасу. Це обумовлено виконанням з'єднання секцій між собою клепанням. При багаторазовому використанні зменшується стійкість і строк експлуатації каркасу знижується. В основу корисної моделі поставлена задача удосконалення каркасу дивана-ліжка, що трансформується, який за рахунок конструктивних особливостей дозволить спростити і полегшити вимоги експлуатації, водночас підвищивши міцність, надійність, строк експлуатації і комфортність виробу. Поставлена задача вирішується тим, що каркас дивана-ліжка, що трансформується, який містить раму з закріпленим настилом з можливістю з'єднання з меблевими елементами, що включає секції з можливістю їх складання і розкладання, та відкидні ніжки на верхній секції, відповідно до корисної моделі рама включає нижню і верхні секції з закріпленими на них настилами та шарнірно з'єднану з ними середню секцію у вигляді подовжніх та поперечних металевих труб, причому нижня і середня секції закріплені на нерухомій основі, яка містить пружини, зв'язані з нижньою секцією з можливістю її піднімання у вертикальній площині, та опорний елемент середньої секції. В переважному варіанті настили нижньої і верхньої секції виконані у вигляді дерев'яних елементів, або у вигляді металевої сітки, або у вигляді решітчастих металевих рейок, або у вигляді щільної тканини. Ще в одному варіанті настили нижньої і верхньої секції виконані у вигляді дерев'яних елементів з додатковим посилюючим елементом посередині, наприклад металевої труби. Крім того, настил середньої секції виконаний у вигляді подовжніх і поперечних металевих труб. Нижня секція кріпиться до нерухомої основи гвинтовим з'єднанням з пружинною тягою і має можливість 19413 4 рухатись у вертикальній площині. В переважному варіанті місця з'єднання середньої секції з нижньою та верхньою виконані у вигляді шарнірів. Крім того, середня секція кріпиться до нерухомої основи за допомогою осьового з'єднання. Крім того, середня секція підтримується опорноповоротним елементом. Крім того, місця з'єднання відкидних ніжок з верхньою секцією виконані за допомогою скоби та заклепок. А відкидні ніжки укладаються на раму уздовж її бічної площини. Істотною відмінністю технічного рішення є те, що спрощується складання і розкладання каркасу. Нижня, середня та верхня секція складаються і розкладаються вдвічі. Це значно полегшує експлуатацію каркасу при багатократній трансформації, підвищує надійність виробу. Ще однією істотною відмінністю технічного рішення, що заявляється є наявність нерухомої основи, до якої, крім рухомих нижньої і середньої секцій, кріпляться меблеві елементи, наприклад підлокітники, спинка дивану. Водночас, нерухома секція виконує роль основних ніжок дивану. Ще однією істотною відмінністю технічного рішення, що заявляється, є використання настилу середньої секції у вигляді подовжніх та поперечних металевих труб. Труби розміщені по ширині, як елемент жорсткості, дозволяють значно підвищити несуче навантаження каркасу у місцях, які найбільш підвержені деформаціям, придавленостям. Додатково середня секція у розкладеному положенні підтримується опорним елементом у вигляді металевої пластини з декоративною ручкою, закріпленим на нерухомій основі. Оснащення каркасу в місцях з'єднання секцій між собою у вигляді шарнірів дозволяє підвищити міцність та надійність виробу, вилучити перекоси і заїдання, забезпечує прикладання меншого зусилля при багатократному розкладанні та складанні виробу. Використання з'єднання відкидних ніжок з рамою верхньої секції за допомогою скоби та заклепок надає виробу надійність і простоту. Це обумовлено тим, що таке з'єднання дозволяє міцно фіксувати ніжки у вертикальному положенні. В результаті підвищується стійкість всього виробу у розкладеному стані. Оснащення каркасу відкидними ніжками, наприклад, у вигляді трубок, дозволяє, по-перше, спрощувати конструкцію каркасу, поліпшити його естетичний вигляд. По-друге, підсилити компактність при трансформації каркасу за рахунок укладання ніжок в вздовж бокової площини. Корисна модель пояснюється наступними кресленнями: Фіг.1 - вигляд каркасу в розкладеному стані; Фіг.2 - вигляд каркасу в складеному стані; Фіг.3 - вигляд каркасу в розкладеному стані з додатковим посилюючим елементом; Фіг.4 - вигляд каркасу в складеному стані з додатковим посилюючим елементом. Каркас дивана-ліжка, що трансформується, містить нерухому раму 1, до якої кріпляться нижня секція 2 за допомогою гвинтово-пружинного з'єднання 3 і середня секція 4 за допомогою осьового з'єднання 5 та верхня відкидна секція 6 з закріпле 5 19413 ним на них настилами. На нижній 2 і верхній 6 секціях настили виконані у вигляді, наприклад дерев'яних елементів 7, а на середній секції 4-у вигляді подовжніх металевих труб 8 та поперечних металевих труб 9. Крім того, настили нижньої і верхньої секцій можуть бути виконані у вигляді дерев'яних елементів 7 з додатковою трубою 10 посередині секції. До нерухомої основи 1 кріпляться опорні елементи 11 у вигляді металевої пластини з жорстко зафіксованою декоративною ручкою 12. Опорний елемент має можливість повертатися на 90°. Місця з'єднання між собою секцій 2, 4 і 6 виконані у вигляді шарнірів 13. Відкидні ніжки 14 розміщені на відкидній верхній секції 6. Місця з'єднання відкидних ніжок виконані за допомогою скоби 15 та заклепок 16. Відкидні ніжки 14 укладаються на раму секції уздовж її бічній площини. При складанні ліжка в диван трансформація каркасу провадиться таким чином. Опорні елементи 11 за допомогою декоративних ручок 12 повертають на 90°. Верхню відкидну Комп’ютерна верстка А. Рябко 6 секцію 6 піднімають і укладають зверху на нижню секцію 2. При цьому, нижня секція 2 за допомогою гвинтово-пружинного з'єднання 3 опускається в середину нерухомої основи 1, переміщуючись у вертикальній площині, а середня секція 4 знаходиться на місці згину. Верхня секція 6 утворює сидіння дивану. Завдяки шарнірному з'єднанню між собою секцій 2, 4 і 6 переміщення здійснюється легко і швидко. Відкидні ніжки 11 укладають на раму верхньої секції вздовж її бічної площини. При розкладанні дивана в ліжко трансформація каркасу проводиться в зворотному порядку. Таким чином, технічне рішення, що заявляється, дозволяє спростити і полегшити вимоги експлуатації, водночас підвищивши міцність, надійність, строк експлуатації і комфортність виробу. Заявлене технічне рішення може бути здійснено за допомогою відомих засобів виробництва з використанням існуючих технологій. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
