Кріпильний пристрій полімерної трубки в трубній решітці тепломасообмінного апарата

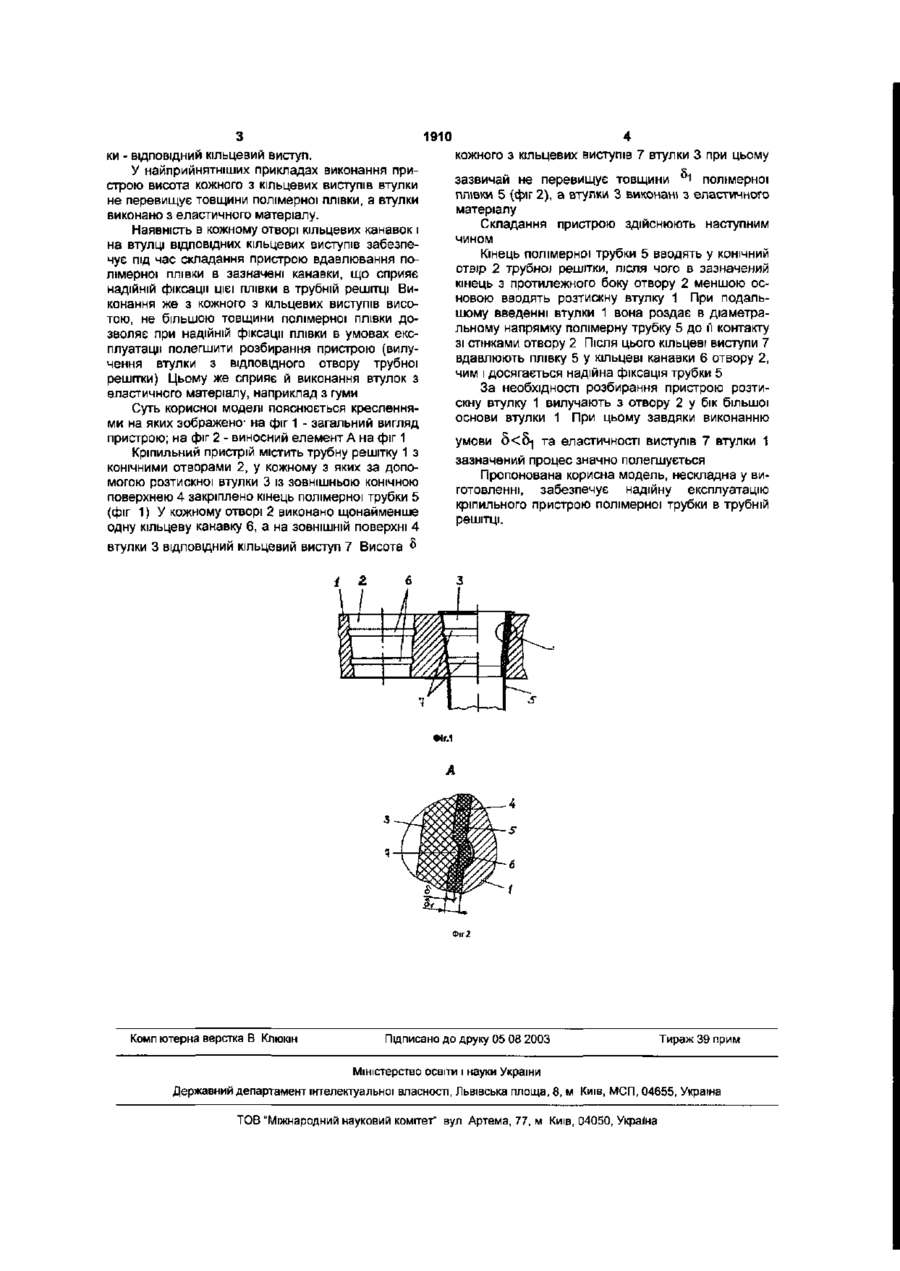

1 Кріпильний пристрій полімерної трубки в трубній решітці тепломасообміного апарата, що містить трубну решітку з конічними отворами, в кожному з яких за допомогою розтискної втулки зі зовнішньою конічною поверхнею закріплений кінець полімерної трубки, який відрізняється тим, що в кожному отворі трубної решітки виконана щонайменше одна кільцева канавка, а на ЗОВНІШНІЙ поверхні втулки - відповідний кільцевий виступ 2 Пристрій за п 1, який відрізняється тим, що висота кожного з кільцевих виступів втулки не перевищує товщини полімерної плівки 3 Пристій за будь-яким з пп 1-2, який відрізняється тим, що втулки виконані з еластичного матеріалу Корисна модель належить до виготовлення тепломасообмінної апаратури й може бути використана в кожухотрубних теплообмінниках і розділювальних трубчастих мембранних апаратах хімічної, харчової, теплоенергетичної та інших галузей промисловості Для забезпечення можливості оброблення багатьох речовин, особливо агресивних, в апаратобудуванні часто як робочі елементи обладнання (теплообмінні трубки, розділювальні мембрани тощо) застосовують полімерні плівки, однією з проблем експлуатації яких є забезпечення надійного й простого закріплення КІНЦІВ зазначених трубок у трубних решітках Так, відомий кріпильний пристрій полімерної трубки в трубній решітці тепломасообміного апарата, що містить трубну решітку з циліндричними отворами, в кожному з яких за допомогою розвальцьованої втулки закріплено кінець полімерної трубки [ас СРСР №1010439, МПКЗ F 28 F 21/06, заявл 26 011982, опубл 07 04 1983] Цей пристрій забезпечує надійну фіксацію полімерної трубки, проте встановлення втулки в отворі трубної решітки з натягом робить неможливим розбирання пристрою без його руйнування Найближчим за технічною сутністю до пропонованого технічного вирішення є кріпильний пристрій полімерної трубки в трубній решітці тепломасообміного апарата, що містить трубну решітку з конічними отворами, в кожному з яких за допомогою розтискної втулки із зовнішньою конічною поверхнею закріплено кінець полімерної трубки, при цьому розтискну втулку закріплено в трубній решітці за допомогою знімного стопорного елемента [ас СРСР №612146, МПК2 F 28 F 9/08, заявл 11 08 1976, опубл 25 06 1978] Зазначений пристрій дозволяє монтаж і демонтаж полімерної плівки, проте необхідність застосування додаткового стопорного елемента не тільки ускладнює конструкцію пристрою, але й збільшує його матеріалоємність В основу корисної моделі поставлена задача вдосконалити кріпильний пристрій полімерної трубки в трубній решітці тепломасообміного апарата в якому нове виконання сполучених між собою поверхонь конічних отворів трубної решітки та розтискних втулок спростило би конструкцію пристрою та його експлуатацію, а також зменшило би його матеріалоємність Поставлена задача вирішується тим, що кріпильний пристрій полімерної трубки в трубній решітці, що містить трубну решітку з конічними отворами, в кожному з яких за допомогою розтискної втулки із зовнішньою конічною поверхнею закріплено кінець полімерної трубки, згідно з пропонованою корисною моделлю новим є те, що в кожному отворі трубної решітки виконано щонайменше одну кільцеву канавку, а на ЗОВНІШНІЙ поверхні втул О) 1910 кожного з кільцевих виступів 7 втулки 3 при цьому ки - ВІДПОВІДНИЙ кільцевий виступ. У найприйнятніших прикладах виконання пристрою висота кожного з кільцевих виступів втулки не перевищує товщини полімерної плівки, а втулки виконано з еластичного матеріалу. Наявність в кожному отворі кільцевих канавок і на втулці ВІДПОВІДНИХ кільцевих виступів забезпечує під час складання пристрою вдавлювання полімерної плівки в зазначені канавки, що сприяє надійній фіксації цієї плівки в трубній решітці Виконання же з кожного з кільцевих виступів висотою, не більшою товщини полімерної плівки дозволяє при надійній фіксації плівки в умовах експлуатації полегшити розбирання пристрою (вилучення втулки з ВІДПОВІДНОГО отвору трубної решітки) Цьому же сприяє й виконання втулок з еластичного матеріалу, наприклад з гуми Суть корисної моделі пояснюється кресленнями на яких зображено- на фіг 1 - загальний вигляд пристрою; на фіг 2 - виносний елемент А на фіг 1 Кріпильний пристрій містить трубну решітку 1 з конічними отворами 2, у кожному з яких за допомогою розтискної втулки 3 із зовнішньою конічною поверхнею 4 закріплено кінець полімерної трубки 5 (фіг 1) У кожному отворі 2 виконано щонайменше одну кільцеву канавку 6, а на ЗОВНІШНІЙ поверхні 4 зазвичай не перевищує товщини 1 полімерної плівки 5 (фіг 2), а втулки 3 виконані з еластичного матеріалу Складання пристрою здійснюють наступним чином Кінець полімерної трубки 5 вводять у конічний отвір 2 трубної решітки, після чого в зазначений кінець з протилежного боку отвору 2 меншою основою вводять розтискну втулку 1 При подальшому введенні втулки 1 вона роздає в діаметральному напрямку полімерну трубку 5 до її контакту зі стінками отвору 2 Після цього кільцеві виступи 7 вдавлюють плівку 5 у кільцеві канавки 6 отвору 2, чим і досягається надійна фіксація трубки 5 За необхідності розбирання пристрою розтискну втулку 1 вилучають з отвору 2 у бік більшої основи втулки 1 При цьому завдяки виконанню та еластичності виступів 7 втулки 1 умови зазначений процес значно полегшується Пропонована корисна модель, нескладна у виготовленні, забезпечує надійну експлуатацію кріпильного пристрою полімерної трубки в трубній решітці. втулки 3 ВІДПОВІДНИЙ кільцевий виступ 7 Висота 8 Комп ютерна верстка В Клкжін Підписано до друку 05 08 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна
