В’яжуче

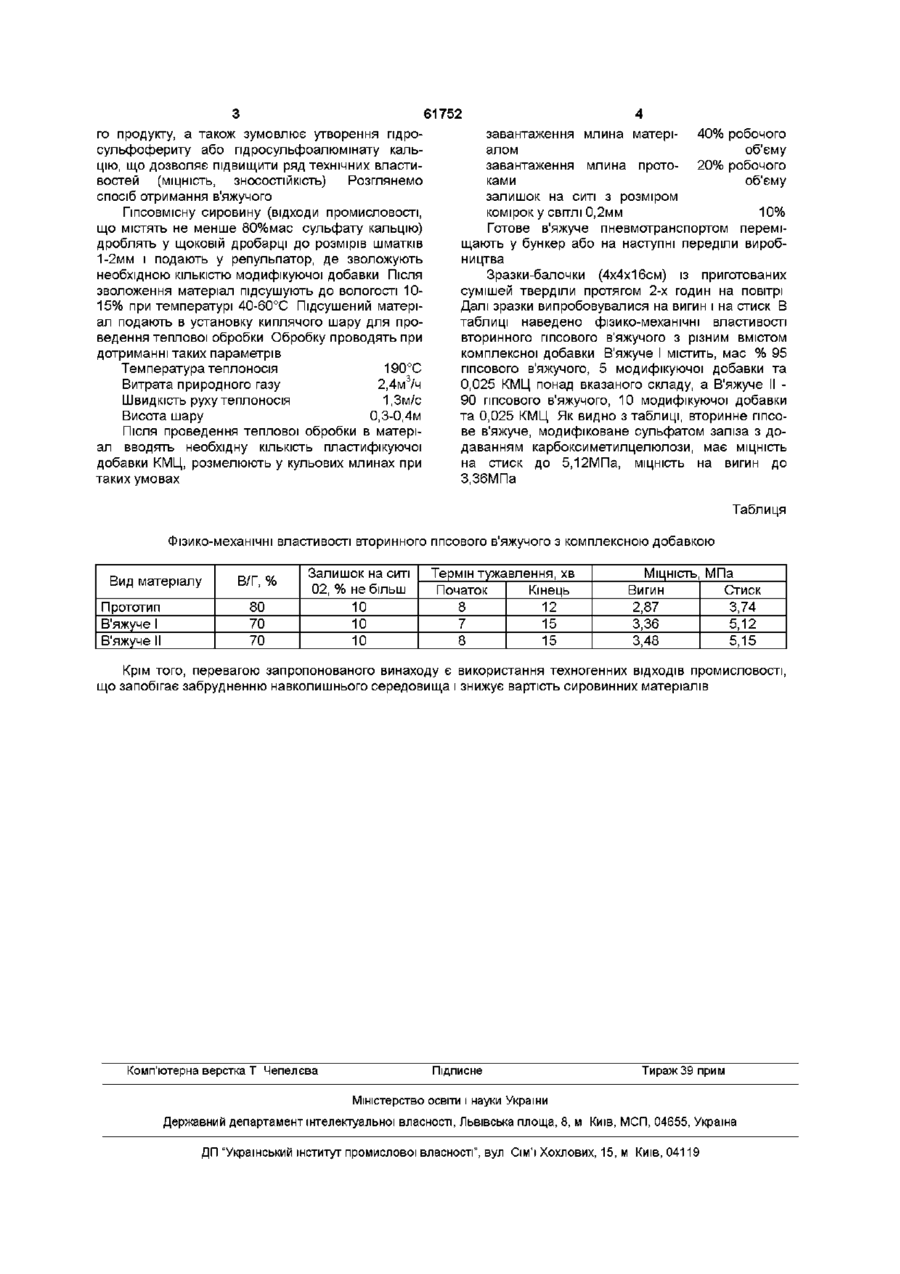

В'яжуче, що містить отримане із вторинної сировини гіпсове в'яжуче та модифікуючі добавки, яке відрізняється тим, що як вторинну гіпсову сировину воно містить ппсовмісні відходи, що включають до свого складу не менше 80мас % сульфату кальцію, а як модифікуючу добавку відходи хімічної промисловості, що містять сульфати алюмінію або заліза, а також додатково містить пластифікуючу добавку - метилцелюлозу, при наступному співвідношенні компонентів, мас % 90-95 гіпсове вяжуче 5-10 (у перерахунку на модифікуюча добавка суху речовину) пластифікуюча до0,01-0,05 бавка Винахід відноситься до галузі в'яжучих матеріалів і може бути використаний в промисловості будівельних матеріалів для одержання виробів загальнобудівельного призначення, панелей і блоків, будівельних і оздоблювальних розчинів Відоме в'яжуче, А с 1502511 СРСР, МПК С04В11/00, 1989, ВІДПОВІДНО до якого склад містить сульфат кальцію і комплексну добавку, що включає осад стічних вод гальванічного виробництва і сульфітно-дріжджову барду (СДБ) Недоліком цього в'яжучого є невисока МІЦНІСТЬ І тривале тужавлення Найбільше близьким по технічній сутності є в'яжуче, А с 1502512 СРСР, МПК С04В11/00, 1989, яке прийняте за прототип, містить вторинне гіпсове в'яжуче, отримане на основі фосфогіпсу і, у якості модифікуючої добавки, суміш карбонатного пилу-виносу і сульфозалізистого шламу при такому співвідношенні компонентів, мас % Гіпсове в'яжуче 98,99-95,83, Добавка 1,01-4,17, Співвідношення компонентів добавки (сульфат заліза пил) 1 2,33-1 З Недоліком цього в'яжучого є недостатні фізико-механічні характеристики, що обмежує області його застосування Це пояснюється підвищеною КІЛЬКІСТЮ мікродефектів кристалічної структури і, як наслідок, підвищеною водопотребою в'яжучого В основу винаходу поставлена задача удосконалення в'яжучого шляхом введення комплексної добавки, що забезпечує покращення фізикомеханічних властивостей Поставлена задача вирішується тим, що у в'яжучому, яке містить отримане із вторинної сировини гіпсове в'яжуче та модифікуючі добавки, новим є те, що в якості вторинної гіпсової сировини воно містить ППСОВМІСНІ відходи, що мають в своєму складі не менше 80мас % сульфату кальцію (ГІПСОВІ форми керамічного виробництва, фосфогіпс, бороппс, цитроппс та ін ), а в якості модифікуючої добавки - відходи хімічної промисловості, що містять сульфати заліза або алюмінію (сульфозалізистий шлам, нефеліновий шлам та ш ), та додатково містить пластифікуючу добавку метилцелюлозу, при наступному співвідношенні компонентів, мас % гіпсове в'яжуче модифікуюча добавка 90-95, 5-10 (у перерахунку на суху речовину), 0,01-0,05 пластифікуючи добавка Введення модифікуючої сульфатної добавки сприяє покращенню фазового складу одержувано ю (О 61752 завантаження млина матеріалом завантаження млина протоками залишок на ситі з розміром го продукту, а також зумовлює утворення пдросульфофериту або пдросульфоалюмінату кальцію, що дозволяє підвищити ряд технічних властивостей (МІЦНІСТЬ, ЗНОСОСТІЙКІСТЬ) Розглянемо спосіб отримання в'яжучого Гіпсовмісну сировину (відходи промисловості, що містять не менше 80%мас сульфату кальцію) дроблять у щоковій дробарці до розмірів шматків 1-2мм і подають у репульпатор, де зволожують необхідною КІЛЬКІСТЮ модифікуючої добавки Після зволоження матеріал підсушують до вологості 1015% при температурі 40-60°С Підсушений матеріал подають в установку киплячого шару для проведення теплової обробки Обробку проводять при дотриманні таких параметрів Температура теплоносія 190°С 3 Витрата природного газу 2,4м /ч Швидкість руху теплоносія 1,3м/с Висота шару 0,3-0,4м Після проведення теплової обробки в матеріал вводять необхідну КІЛЬКІСТЬ пластифікуючої добавки КМЦ, розмелюють у кульових млинах при таких умовах 40% робочого об'єму 20% робочого об'єму комірок у СВІТЛІ 0,2мм 10% Готове в'яжуче пневмотранспортом переміщають у бункер або на наступні переділи виробництва Зразки-балочки (4x4x16см) із приготованих сумішей тверділи протягом 2-х годин на повітрі Далі зразки випробовувалися на вигин і на стиск В таблиці наведено фізико-механічні властивості вторинного гіпсового в'яжучого з різним вмістом комплексної добавки В'яжуче І містить, мас % 95 гіпсового в'яжучого, 5 модифікуючої добавки та 0,025 КМЦ понад вказаного складу, а В'яжуче II 90 гіпсового в'яжучого, 10 модифікуючої добавки та 0,025 КМЦ Як видно з таблиці, вторинне гіпсове в'яжуче, модифіковане сульфатом заліза з додаванням карбоксиметилцелюлози, має МІЦНІСТЬ на стиск до 5,12МПа, 3,36МПа МІЦНІСТЬ на вигин до Таблиця Фізико-механічні властивості вторинного гіпсового в'яжучого з комплексною добавкою Вид матеріалу Прототип В'яжуче І В'яжуче II В/Г, % 80 70 70 Залишок на ситі 02, % не більш 10 10 10 Термін тужавлення, хв Початок Кінець 8 12 7 15 8 15 МІЦНІСТЬ, МПа Вигин 2,87 3,36 3,48 Стиск 3,74 5,12 5,15 Крім того, перевагою запропонованого винаходу є використання техногенних ВІДХОДІВ промисловості, що запобігає забрудненню навколишнього середовища і знижує вартість сировинних матеріалів Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
