Теплова труба

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19110

Опубліковано: 15.12.2006

Автори: Хайрнасов Сергій Манісович, Рассамакін Андрій Борисович, Рассамакін Борис Михайлович, Ждановський Анатолій Авксентійович

Завантажити PDF файл.

Формула / Реферат

Теплова труба, що містить корпус, на внутрішніх стінках якого утворена капілярна структура у вигляді аксіальних канавок, що мають форму , яка відрізняється тим, що геометричні параметри канавок зв'язані співвідношенням:

при , , ,

де - діаметр канавки,

- ширина канавки,

- зовнішній діаметр труби,

- висота верхньої частини канавки.

Текст

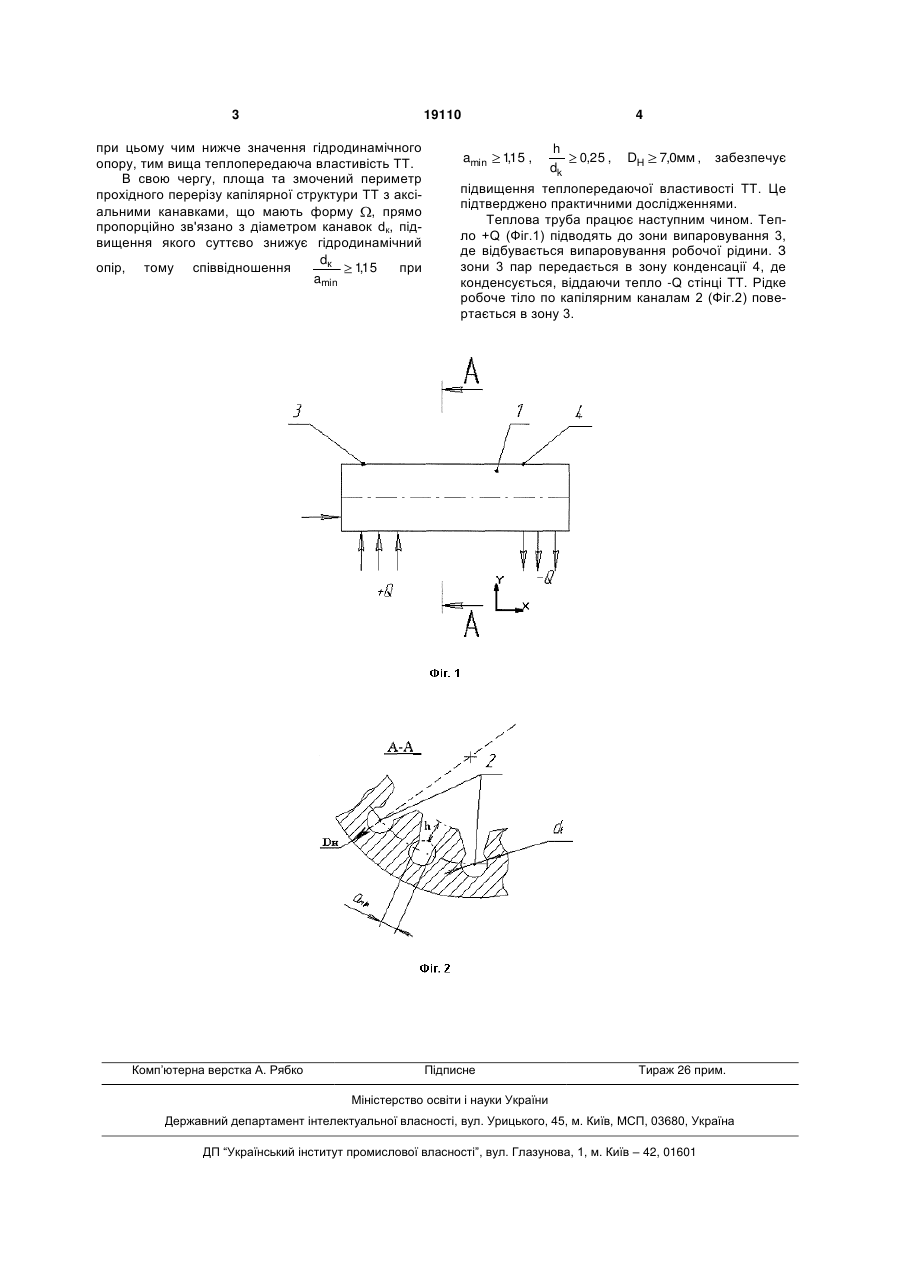

Теплова труба, що містить корпус, на внутрішніх стінках якого утворена капілярна структура у вигляді аксіальних канавок, що мають форму , 2 3 19110 при цьому чим нижче значення гідродинамічного опору, тим вища теплопередаюча властивість ТТ. В свою чергу, площа та змочений периметр прохідного перерізу капілярної структури ТТ з аксіальними канавками, що мають форму , прямо пропорційно зв'язано з діаметром канавок dк, підвищення якого суттєво знижує гідродинамічний dк 1,15 опір, тому співвідношення при amin Комп’ютерна верстка А. Рябко 4 amin 115 , , h dk 0,25 , DH 7,0мм , забезпечує підвищення теплопередаючої властивості ТТ. Це підтверджено практичними дослідженнями. Теплова труба працює наступним чином. Тепло +Q (Фіг.1) підводять до зони випаровування 3, де відбувається випаровування робочої рідини. З зони 3 пар передається в зону конденсації 4, де конденсується, віддаючи тепло -Q стінці ТТ. Рідке робоче тіло по капілярним каналам 2 (Фіг.2) повертається в зону 3. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heat pipe

Автори англійською

Rassamakin Borys Mykhailovych, Khairnasov Sergii Manisovych

Назва патенту російською

Тепловая труба

Автори російською

Рассамакин Борис Михайлович, Хайрнасов Сергей Манисович

МПК / Мітки

МПК: F28D 15/02

Мітки: теплова, труба
