Блок для повного спалювання твердого палива в водогрійному котлі
Номер патенту: 19133
Опубліковано: 15.12.2006
Автори: Логуш Іван Володимирович, Гевко Іван Богданович, Гнатьо Михайло Васильович, Павлиський Василь Михайлович, Гнатьо Петро Михайлович, Гнатьо Володимир Михайлович
Формула / Реферат
Блок для повного спалювання твердого палива у водогрійному котлі, який містить корпус, камеру згоряння і піддуву, повітряну сорочку, камеру нагріву повітря і догоряння, решітку, дверці і канали відводу продуктів згоряння, який відрізняється тим, що повітряна сорочка з'єднана з камерою нагріву повітря, а камера згоряння через щілини L з'єднана з камерою догоряння, крім цього над камерою нагріву повітря встановлений дефлектор з отворами, а камера піддуву з'єднана з атмосферою отворами з засувками, причому нижня частина повітряної сорочки з'єднана з атмосферою отворами з регульованими засувками, а на корпусі встановлений двоконтурний теплообмінник.
Текст

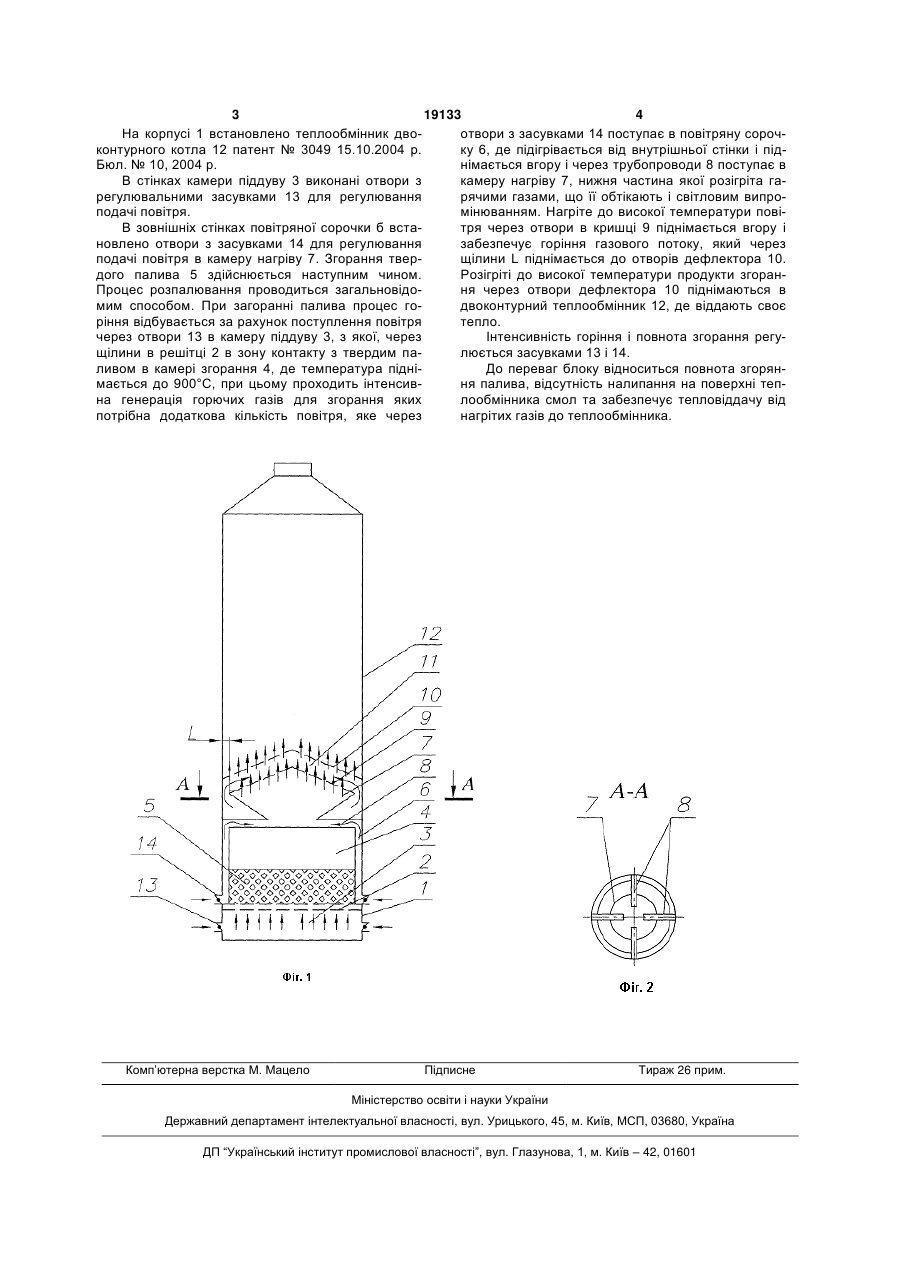

Блок для повного спалювання твердого палива у водогрійному котлі, який містить корпус, ка 3 19133 4 На корпусі 1 встановлено теплообмінник двоотвори з засувками 14 поступає в повітряну сорочконтурного котла 12 патент № 3049 15.10.2004 р. ку 6, де підігрівається від внутрішньої стінки і підБюл. № 10, 2004 p. німається вгору і через трубопроводи 8 поступає в В стінках камери піддуву 3 виконані отвори з камеру нагріву 7, нижня частина якої розігріта гарегулювальними засувками 13 для регулювання рячими газами, що її обтікають і світловим випроподачі повітря. мінюванням. Нагріте до високої температури повіВ зовнішніх стінках повітряної сорочки б встатря через отвори в кришці 9 піднімається вгору і новлено отвори з засувками 14 для регулювання забезпечує горіння газового потоку, який через подачі повітря в камеру нагріву 7. Згорання тверщілини L піднімається до отворів дефлектора 10. дого палива 5 здійснюється наступним чином. Розігріті до високої температури продукти згоранПроцес розпалювання проводиться загальновідоня через отвори дефлектора 10 піднімаються в мим способом. При загоранні палива процес годвоконтурний теплообмінник 12, де віддають своє ріння відбувається за рахунок поступлення повітря тепло. через отвори 13 в камеру піддуву 3, з якої, через Інтенсивність горіння і повнота згорання регущілини в решітці 2 в зону контакту з твердим палюється засувками 13 і 14. ливом в камері згорання 4, де температура підніДо переваг блоку відноситься повнота згорянмається до 900°С, при цьому проходить інтенсивня палива, відсутність налипання на поверхні тепна генерація горючих газів для згорання яких лообмінника смол та забезпечує тепловіддачу від потрібна додаткова кількість повітря, яке через нагрітих газів до теплообмінника. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBlock for complete burning of solid fuel in water-heating boiler
Автори англійськоюPavliskyi Vasyl Mykhailovych, Hnatio Mykhaylo Vasyliovych, Hnatio Volodymyr Mykhailovych, Hnat’io Mykhailo Vasyliovych, Hnatio Mykhailo Vasyliovych, Hnatio Mykhailo Васильович, Hnat’io Petro Mykhailovych, Hnatio Volodymyr Mykhailovych, Lohush Ivan Volodymyrovych, Hevko Ivan Bohdanovych
Назва патенту російськоюБлок для полного сжигания твердого топлива в водогрейном котле
Автори російськоюПавлиский Василий Михайлович, Павлиский Василь Михайлович, Гнатьо Михаил Васильевич, Гнатё Михаил Васильевич, Гнатё Петр Михайлович, Гнатьо Владимир Михайлович, Логуш Иван Владимирович, Гевко Иван Богданович
МПК / Мітки
Мітки: котлі, блок, повного, водогрійному, спалювання, палива, твердого
Код посилання
<a href="https://ua.patents.su/2-19133-blok-dlya-povnogo-spalyuvannya-tverdogo-paliva-v-vodogrijjnomu-kotli.html" target="_blank" rel="follow" title="База патентів України">Блок для повного спалювання твердого палива в водогрійному котлі</a>
Пристрій для спалювання твердого палива
Номер патенту: 1509
Опубліковано: 15.11.2002
Автори: Шпакович Валерій Олександрович, Кубланов Семен Хемович, Страшних Віталій Володимирович, Баєр Іван Дмитрович
МПК: F24B 1/00
Мітки: спалювання, пристрій, палива, твердого
Формула / Реферат:
1. Пристрій для спалювання твердого палива, що містить вертикальну камеру з отворами для подачі повітря і проходом для подачі палива, топкову камеру, решітку, що відокремлює вертикальну камеру від топкової камери, завантажувальний бункер, створений сполученими між собою металевими стінками, який відрізняється тим, що осі отворів для подачі повітря в вертикальній камері розташовані в горизонтальній площині, щонайменше одна зі стінок бункера...
Пристрій для спалювання твердого палива
Номер патенту: 77490
Опубліковано: 15.12.2006
Автори: Файдюк Леонід Ананійович, Федосов Володимир Гарольдович, Факторович Михайло Григорович
МПК: F23G 5/14
Мітки: спалювання, палива, пристрій, твердого
Формула / Реферат:
Пристрій для спалювання твердого палива, що містить завантажувальну камеру з жаростійким черенем у вигляді зрізаних поверхонь обертання з крізними отворами, розташованими по периметру череня, утворюючи яруси, які зв'язують надколосниковий простір з обводовими каналами подачі повітря, центральний вертикально-направлений униз канал-камеру допалювання піролізного газу, зв'язаний з автономною дозуючою камерою подачі повітря, який відрізняється...
Пристрій для спалювання твердого палива
Номер патенту: 75772
Опубліковано: 15.05.2006
Автори: Факторович Михайло Григорович, Файдюк Леонід Ананійович, Федосов Володимир Гарольдович
МПК: F23G 5/027
Мітки: спалювання, пристрій, твердого, палива
Формула / Реферат:
Пристрій для спалювання твердого палива, що містить завантажувальну камеру з жаростійким черенем у вигляді зрізаного конуса, меншою основою направленого вниз, з крізними каналами, що зв'язують обводовий канал подачі повітря для первинного окислення палива з надколосниковим простором, центральний вертикальнонаправлений вниз канал-камеру допалювання піролізного газу і частинок палива, що недогірало, зв'язаний з автономною дозуючою камерою...
Спосіб газогенераторного спалювання всіх видів твердого палива, відходів легкої промисловості і побуту ласіона та пристрій для здійснення способу
Номер патенту: 44982
Опубліковано: 15.03.2002
Автор: Файдюк Леонід Ананійович
МПК: F23G 5/00, F23B 10/00
Мітки: побуту, промисловості, спосіб, газогенераторного, легко, видів, ласіона, здійснення, пристрій, відходів, палива, твердого, способу, всіх, спалювання
Формула / Реферат:
1. Спосіб газогенераторного спалювання всіх видів твердого палива, відходів легкої промисловості і побуту, що полягає у подачі сировини у топкову камеру, який відрізняється тим, що у процесі горіння сировини недоокислені гази і летючі речовини направляють, для концентрації та максимального нагріву, в спрямовану вертикально донизу центральну камеру, в якій створюють умови, сприятливі для дозування до повного окислення.2. Пристрій для...
Топка для спалювання твердого палива
Номер патенту: 46894
Опубліковано: 17.06.2002
Автор: Зотов Вадим Олексійович
МПК: F23B 30/00
Мітки: твердого, топка, спалювання, палива
Формула / Реферат:
Топка для спалювання твердого палива, що містить уклінні обертові колосникові грати із привідним механізмом, з'єднаний з топкою бункер, забезпечений живильником, опорні та привідні ролики, яка відрізняється тим, що колосникові грати виконані у вигляді барабана, що має різний діаметр по довжині й поздовжньо розташовані отвори.
