Спосіб газогенераторного спалювання всіх видів твердого палива, відходів легкої промисловості і побуту ласіона та пристрій для здійснення способу

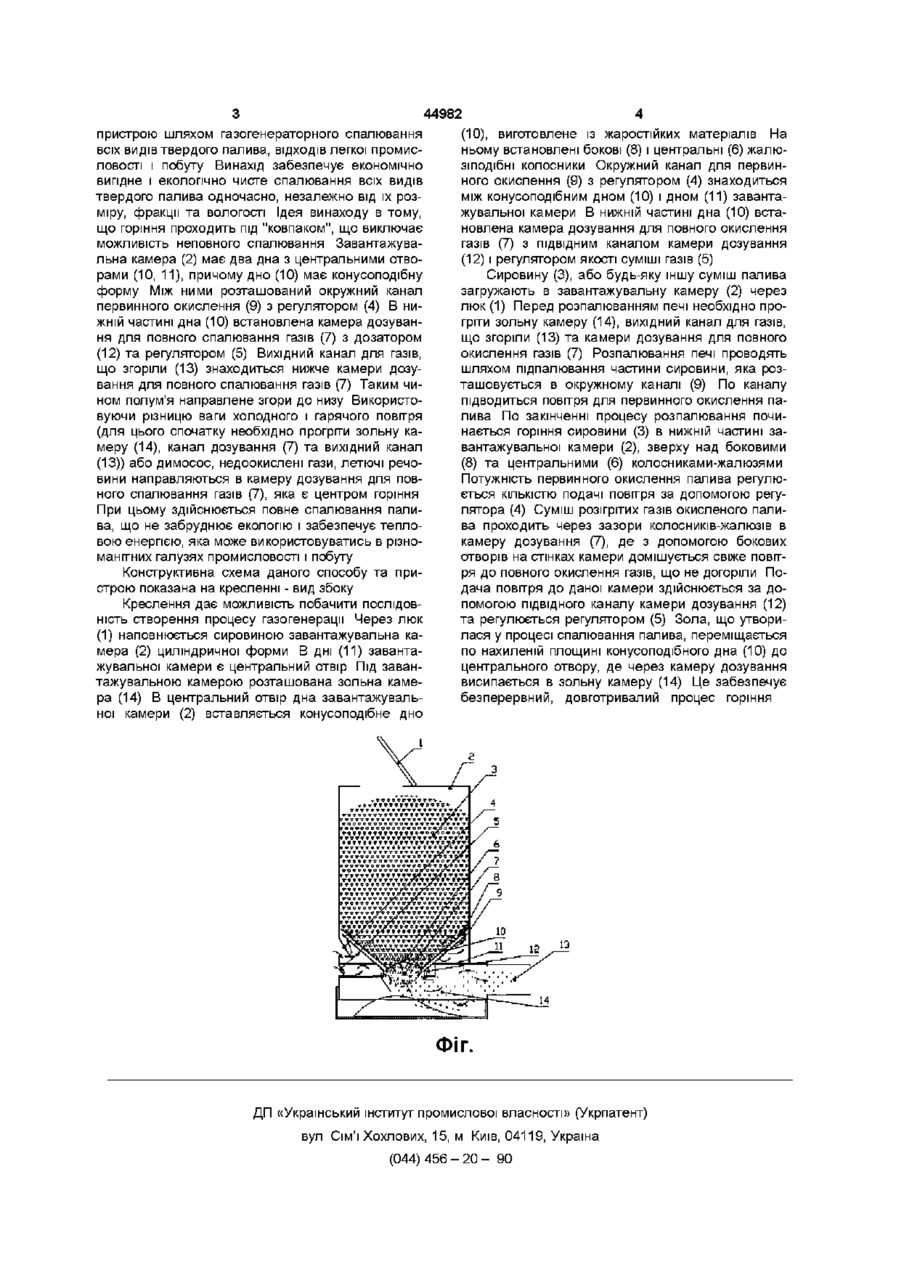

1 Спосіб газогенераторного спалювання всіх видів твердого палива, ВІДХОДІВ легкої промисловості і побуту, що полягає у подачі сировини у топкову камеру, який відрізняється тим, що у процесі горіння сировини недоокислені гази і летючі речовини направляють, для концентрації та максимального нагріву, в спрямовану вертикально донизу центральну камеру, в якій створюють умови, сприятливі для дозування до повного окислення 2 Пристрій для газогенераторного спалювання всіх видів твердого палива і ВІДХОДІВ легкої промисловості та побуту, що містить завантажувальну камеру, колосникову решггку, канали для подачі повітря та виведення газів згорання, який відрізняється тим, що має циліндричну завантажувальну камеру з жаростійким конусоподібним дном, між якими утворений окружний канал для первинного окислення палива над колосниковими решітками, що встановлені між паливом і дном, та центральний вертикально направлений до низу канал-камера, з дозуючим каналом Винахід відноситься до способів та пристроїв для спалювання різних видів твердого палива, ВІДХОДІВ легкої промисловості і побуту Постачальниками палива можуть виступати підприємства деревообробної промисловості (тирса, щепа, кора, обрізки), комунальні підприємства (листя, сміття), підприємства легкої промисловості (обрізки тканин, нитки, пластмаси), сільськогосподарські підприємства (непридатна солома) Винахід можна використовувати від сфери побуту до теплових електростанцій Спосіб спалювання твердих горючих ВІДХОДІВ по патенту Російської Федерації №2021559 С1 кл BF23G 5/00, публікація від 15 10 1994 р в Бюлетені № 19 льші частки ВІДХОДІВ Крім того, суттєвим недоліком є додаткове виготовлення суспензії, необхідної для спалювання дрібної пилюки Спосіб і піч для спалювання деревних ВІДХОДІВ по патенту Російської Федерації №2133409 С1 кл 6F23G 5/24 7/00, публікація від 20 07 1999 р в Бюлетені № 20 Піч має завантажувальний бункер, вертикальну шахту, колосникову решітку, димосос та нижній надув 3 допомогою цієї печі можна одночасно спалювати тирсу, кору та дрова Основним недоліком цієї печі являється складність конструкції Спосіб та піч для спалювання деревних ВІДХОДІВ по А С СРСР №1783238 А1 кл S23F G5/00, публікація від 23 12 1992 в Бюлетені №47 Піч дозволяє одночасно спалювати тирсу з дровами Вона має топкову камеру та відокремлену від неї колосниковою решггкою зольну камеру і канали для подачі свіжого повітря та виведення газів горіння Основний недолік необхідність пресування тирси до передачі и на колосникову решітку, що в значній мірі ускладнює конструкцію печі Цей спосіб не забезпечує повного спалювання продуктів згорання, і як наслідок, одержання в повній мірі можливої КІЛЬКОСТІ тепла та збереження екології В основу винаходу поставлено задачу здійснення повного згорання за допомогою простого Піч ДЛЯ спалювання ВІДХОДІВ складається з двох топкових камер -основної та додаткової Додаткова камера знаходиться під основною Деревні горючі відходи подають у піч в вигляді суспензії з маслом Гази горіння виводяться через додаткову топкову камеру Основним недоліком цього способу і пристрою для спалювання ВІДХОДІВ Є те, що спосіб і піч при датні тільки для спалювання пильних частинок деревних ВІДХОДІВ і не придатні в ситуації, коли одночасно з дрібною пилюкою необхідно спалювати бі 00 44982 пристрою шляхом газогенераторного спалювання всіх видів твердого палива, ВІДХОДІВ легкої промисловості і побуту Винахід забезпечує економічно вигідне і екологічно чисте спалювання всіх видів твердого палива одночасно, незалежно від їх розміру, фракції та вологості Ідея винаходу в тому, що горіння проходить під "ковпаком", що виключає можливість неповного спалювання Завантажувальна камера (2) має два дна з центральними отворами (10, 11), причому дно (10) має конусоподібну форму Між НИМИ розташований окружний канал первинного окислення (9) з регулятором (4) В нижній частині дна (10) встановлена камера дозування для повного спалювання газів (7) з дозатором (12) та регулятором (5) Вихідний канал для газів, що згоріли (13) знаходиться нижче камери дозування для повного спалювання газів (7) Таким чином полум'я направлене згори до низу Використовуючи різницю ваги холодного і гарячого повггря (для цього спочатку необхідно прогргги зольну камеру (14), канал дозування (7) та вихідний канал (13)) або димосос, недоокислені гази, летючі речовини направляються в камеру дозування для повного спалювання газів (7), яка є центром горіння При цьому здійснюється повне спалювання палива, що не забруднює екологію і забезпечує тепловою енергією, яка може використовуватись в різноманггних галузях промисловості і побуту Конструктивна схема даного способу та пристрою показана на кресленні - вид збоку Креслення дає можливість побачити ПОСЛІДОВНІСТЬ створення процесу газогенерації Через люк (1) наповнюється сировиною завантажувальна камера (2) циліндричної форми В дні (11) завантажувальної камери є центральний отвір Під завантажувальною камерою розташована зольна камера (14) В центральний отвір дна завантажувальної камери (2) вставляється конусоподібне дно (10), виготовлене із жаростійких матеріалів На ньому встановлені бокові (8) і центральні (6) жалюзіподібні колосники Окружний канал для первинного окислення (9) з регулятором (4) знаходиться між конусоподібним дном (10) і дном (11) завантажувальної камери В нижній частині дна (10) встановлена камера дозування для повного окислення газів (7) з ПІДВІДНИМ каналом камери дозування (12) і регулятором якості суміші газів (5) Сировину (3), або будь-яку іншу суміш палива загружають в завантажувальну камеру (2) через люк (1) Перед розпалюванням печі необхідно прогріти зольну камеру (14), вихідний канал для газів, що згоріли (13) та камери дозування для повного окислення газів (7) Розпалювання печі проводять шляхом підпалювання частини сировини, яка розташовується в окружному каналі (9) По каналу підводиться повітря для первинного окислення палива По закінченні процесу розпалювання починається горіння сировини (3) в нижній частині завантажувальної камери (2), зверху над боковими (8) та центральними (6) колосниками-жалюзями Потужність первинного окислення палива регулюється КІЛЬКІСТЮ подачі повггря за допомогою регулятора (4) Суміш розігрітих газів окисленого палива проходить через зазори колосників-жалюзів в камеру дозування (7), де з допомогою бокових отворів на стінках камери домішується свіже повггря до повного окислення газів, що не догоріли Подача повітря до даної камери здійснюється за допомогою ПІДВІДНОГО каналу камери дозування (12) та регулюється регулятором (5) Зола, що утворилася у процесі спалювання палива, переміщається по нахиленій площині конусоподібного дна (10) до центрального отвору, де через камеру дозування висипається в зольну камеру (14) Це забезпечує безперервний, довготривалий процес горіння із Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
