Топка для спалювання твердого палива

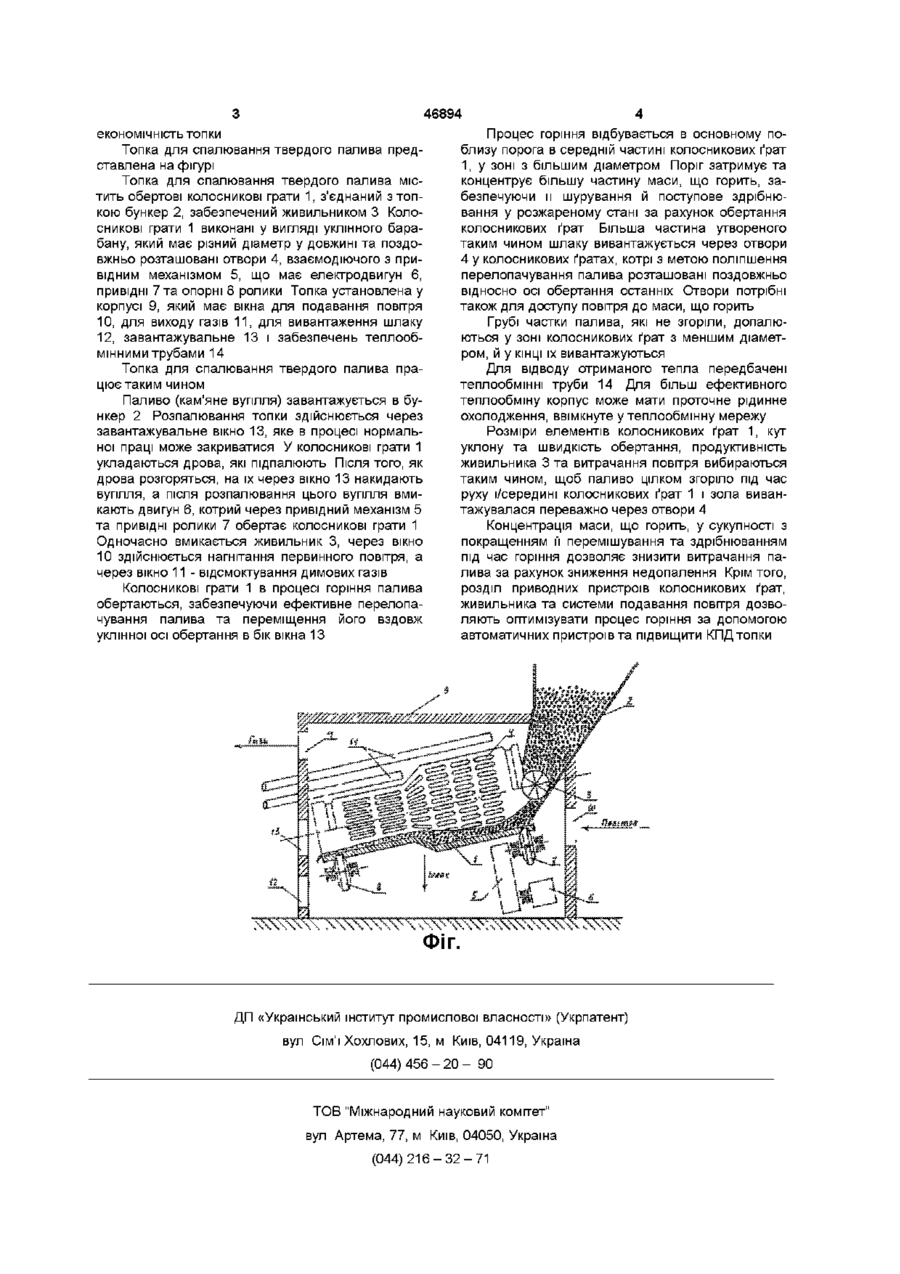

Топка для спалювання твердого палива, що містить уклінні обертові колосникові грати із привідним механізмом, з'єднаний з топкою бункер, забезпечений живильником, опорні та привідні ролики, яка відрізняється тим, що колосникові грати виконані у вигляді барабана, що має різний діаметр по довжині й поздовжньо розташовані отвори Винахід, що пропонується, відноситься до промислової теплотехніки й може бути використаний у теплогенеруючих установках малої та середньої потужності, які працюють на твердому грудковому паливі, зокрема на кам'яному вугіллі Відома топка для спалювання твердого палива, що містить камеру спалювання з коритоподібною ретортою, спорядженою шнеком, з обох боків якої розміщені доспалюючі грати, виконані у вигляді обертових перфорованих барабанів, нижня частина яких замкнена у кожух (а с №1281814, F 23 В 1/32, бюлетень №1, 01 01 1987) Вказаний пристрій має такі недоліки -утруднений приток повітря у середню частину реторти та шар палива, що вона містить, -незадовільне шурування палива поза зоною дії обертових барабанів, що перешкодить горінню, -забруднення частками шлаку нижньої частини барабану та кожуха, що понижує, надійність роботи пристрою Найбільш близьким за технічною суттю є пристрій для спалювання вугільного дріб'язку, який містить топку з обертовими колосниковими ґратами із приводним механізмом, з'єднаний з топкою бункер, забезпечений живильником, та вентилятор, колосникові грати виконані у вигляді уклінної циліндричної спіралі з торцевими кільцями, взаємодіючими з привідним механізмом, забезпеченим опорними та привідними роликами, а живильник бункеру виконаний у вигляді обертового барабану з воронкоподібнимі чарунками на його боковій поверхні (ас №1242681, F 23 В 1/24, бюлетень №25, 03,07 Шб) Недоліками відомої топки є те, що швидкість спалювання різних ґатунків вугілля може значно відрізнятися, а для спалювання одиничного обсягу палива різних ґатунків необхідна різна КІЛЬКІСТЬ первинного повітря Тому жорсткий механічний зв'язок швидкості обертання колосникових ґрат, живильника і вентилятора не дозволяє оптимізувати процес за допомогою пристроїв автоматики, що призводить до неповного згоршня палива Крім цього, переміщення витків спіралі колосникових ґрат, що співпадає з напрямком обертання останньої, призводить до проковзування маси, яка горить, не забезпечуючи ефективного перелопачування палива, що створює додатковий опір для фільтрації повітря через шар палива, яке горить, перешкоджуючи повному його спалюванню В основу винаходу поставлено задачу створити таку топку для спалювання твердого палива, у якій завдяки новому конструктивному виконанню колосникових ґрат досягається зниження недопалення палива, що дозволяє підвищити економічність топки Поставлене завдання досягається тим, що у топці для спалювання твердого палива, яка містить уклінні обертові колосникові грати із привідним механізмом, з'єднаний з топкою бункер, забезпечений живильником, опорні та привідні ролики, згідно винаходу колосникові грати виконані у вигляді барабану, що має різний діаметр по довжині та поздовжньо розташовані отвори, що дозволяє знизити недопалення палива та підвищити О 00 (О 46894 економічність топки Топка для спалювання твердого палива представлена на фігурі Топка для спалювання твердого палива містить обертові колосникові грати 1, з'єднаний з топкою бункер 2, забезпечений живильником 3 Колосникові грати 1 виконані у вигляді уклінного барабану, який має різний діаметр у довжині та поздовжньо розташовані отвори 4, взаємодіючого з привідним механізмом 5, що має електродвигун 6, привідні 7 та опорні 8 ролики Топка установлена у корпусі 9, який має вікна для подавання повітря 10, для виходу газів 11, для вивантаження шлаку 12, завантажувальне 13 і забезпечень теплообмінними трубами 14 Топка для спалювання твердого палива працює таким чином Паливо (кам'яне вугілля) завантажується в бункер 2 Розпалювання топки здійснюється через завантажувальне вікно 13, яке в процесі нормальної праці може закриватися У колосникові грати 1 укладаються дрова, які підпалюють Після того, як дрова розгоряться, на їх через вікно 13 накидають вугілля, а після розпалювання цього вугілля вмикають двигун 6, котрий через привідний механізм 5 та привідні ролики 7 обертає колосникові грати 1 Одночасно вмикається живильник 3, через вікно 10 здійснюється нагнітання первинного повітря, а через вікно 11 - відсмоктування димових газів Колосникові грати 1 в процесі горіння палива обертаються, забезпечуючи ефективне перелопачування палива та переміщення його вздовж уклінної осі обертання в бік вікна 13 Процес горіння відбувається в основному поблизу порога в середній частині колосникових ґрат 1, у зоні з більшим діаметром Поріг затримує та концентрує більшу частину маси, що горить, забезпечуючи и шурування й поступове здрібнювання у розжареному стані за рахунок обертання колосникових ґрат Більша частина утвореного таким чином шлаку вивантажується через отвори 4 у колосникових ґратах, котрі з метою поліпшення перелопачування палива розташовані поздовжньо відносно осі обертання останніх Отвори потрібні також для доступу повітря до маси, що горить Грубі частки палива, які не згоріли, допалюються у зоні колосникових ґрат з меншим діаметром, й у КІНЦІ їх вивантажуються Для відводу отриманого тепла передбачені теплообмінні труби 14 Для більш ефективного теплообміну корпус може мати проточне рідинне охолодження, ввімкнуте у теплообмінну мережу Розміри елементів колосникових ґрат 1, кут уклону та швидкість обертання, продуктивність живильника 3 та витрачання повітря вибираються таким чином, щоб паливо цілком згоріло під час руху і/середині колосникових ґрат 1 і зола вивантажувалася переважно через отвори 4 Концентрація маси, що горить, у сукупності з покращенням її перемішування та здрібнюванням під час горіння дозволяє знизити витрачання палива за рахунок зниження недопалення Крім того, розділ приводних пристроїв колосникових ґрат, живильника та системи подавання повітря дозволяють оптимізувати процес горіння за допомогою автоматичних пристроїв та підвищити КПД топки ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
