Склад для очищення від корозії металевої поверхні

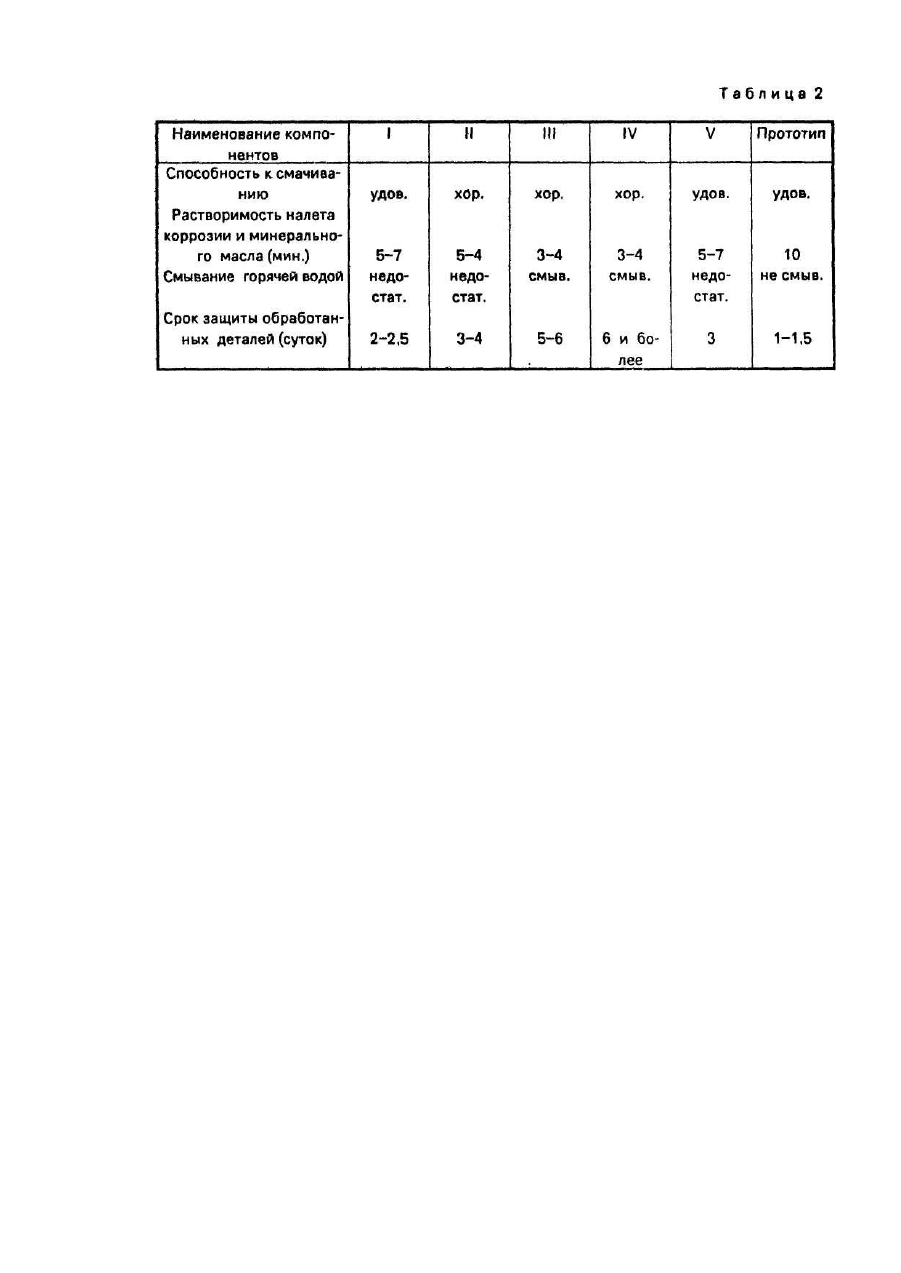

Изобретение относится к составам, предназначенным для обработки металлических поверхностей, имеющих коррозию, перед окраской, консервацией, гальванопокрытиями. Известен состав для снятия коррозии с металлических поверхностей [1], содержащий, г/л: Однако данная композиция недостаточно удаляет с поверхности металла коррозию, а после удаления коррозии с поверхности металла необходимо произвести следующую пассивацию в связи с тем, что только в течение 1,0-1,5 часов сохраняются защитные свойства. Входящие в состав гуанидин салициловый и салициловая кислота является дефицитным материалом. Кроме того, этиловый спирт - социально опасный продукт. Задачей настоящего изобретения является получение состава для химического удаления коррозии с металлических поверхностей, обладающего высокими защитными свойствами, снижение времени очистки. Технический результат достигается тем, что в состав содержащий ортофосфорную кислоту и воду, дополнительно вводят пара-диоксибензол, неонол АФ и оксиэтилированный пентаэритрит при следующем соотношении компонентов, г/л: Приготовление раствора производится следующим образом: в стеклянную, фарфоровую или эмалированную емкость вливают расчетное количество водопроводной воды, после чего добавляют определенное количество ортофосфорной кислоты, содержимое перемешивается, далее добавляется требуемое количество неонола АФ 9-10 (АФ 9-12). После их смешивания добавляется парадиоксибензол и оксиэтилированный пентаэритрит. Готовую смесь перемешивают. Все операции проводят при естественной температуре. Раствор готов к применению. Приготовление пяти рецептов состава приведено в табл.1. В сравнении с прототипом определялась способность к смачиванию обрабатываемой поверхности, растворимость налета коррозии и минерального масла, сроки защиты. Испытания приготовленных составов и композиции, взятой за прототип показали, что оптимальными составами, дающими наиболее хорошее удаление коррозии с поверхности металлов являются составы II, III, IV, отвечающие концентрации заявляемого раствора. Заявляемый состав устойчив к воздействию окружающей среды, вследствие чего срок его применения не ограничен, при условии хранения его в герметически закрытой емкости. Во время хранения листовой углеродистой стали марок: СТ-3, СТ-20, СТ-40 при атмосферных условиях на ее поверхности образуется коррозия. Из таких листов были вырезаны образцы размером 70-150 мм. Затем поверхность образцов, пораженную коррозией подвергли обработке в предлагаемом растворе при помощи ветоши. Состав с образцов смывался горячей водой, путем погружения их в ванну. Сушка образцов производилась сухим сжатым воздухом. Далее образцы были уложены на стеллажи, после чего производилось наблюдение за их состоянием (см. табл. 2). Очистка производилась в течение 3 мин при температуре 20 ±2°С. Предложенный состав снижает время очистки от коррозии поверхности металла, а также повышает его защитные свойства.
