Вогнезахисне перекриття у формі завіси та вогнезахисний пристрій для ущільнення

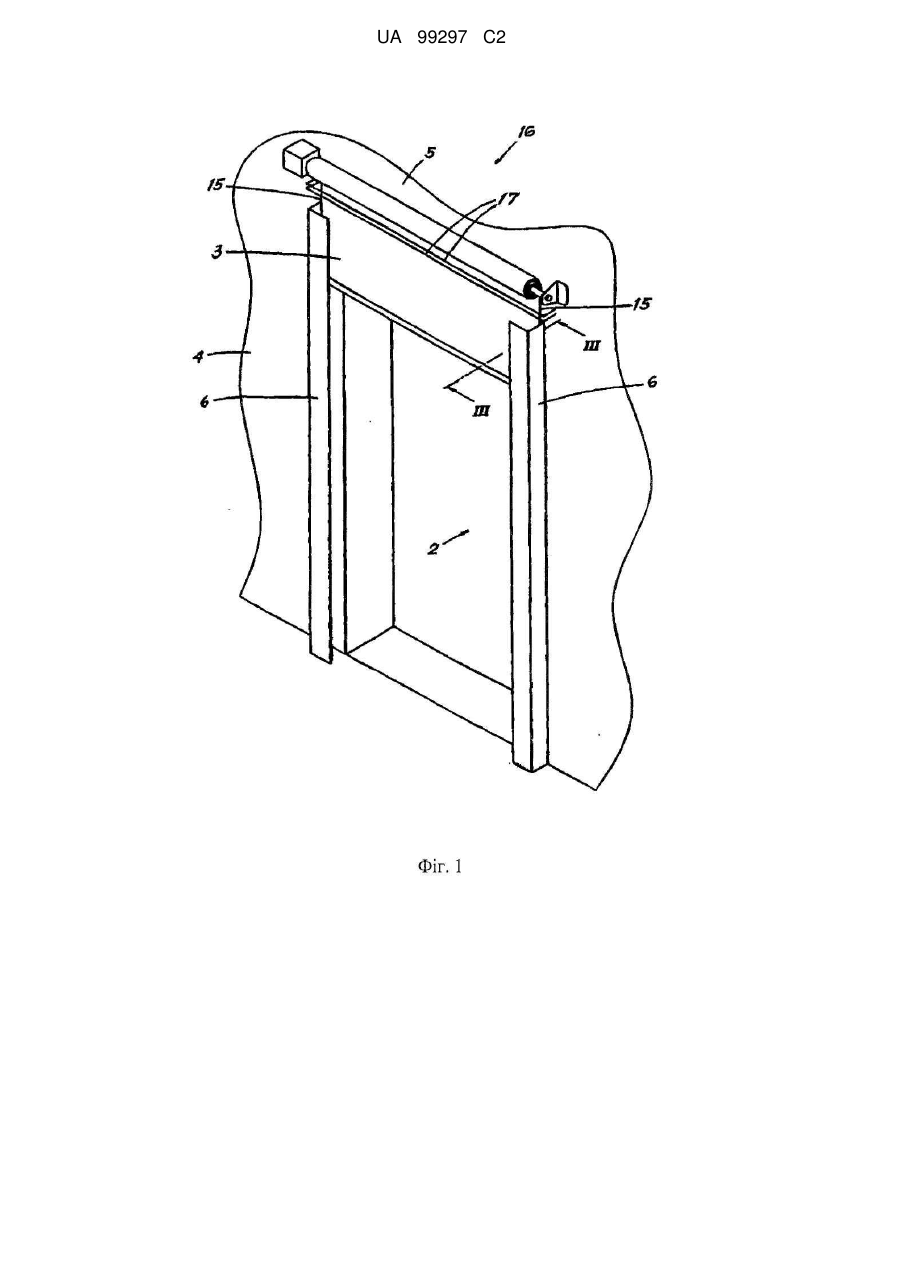

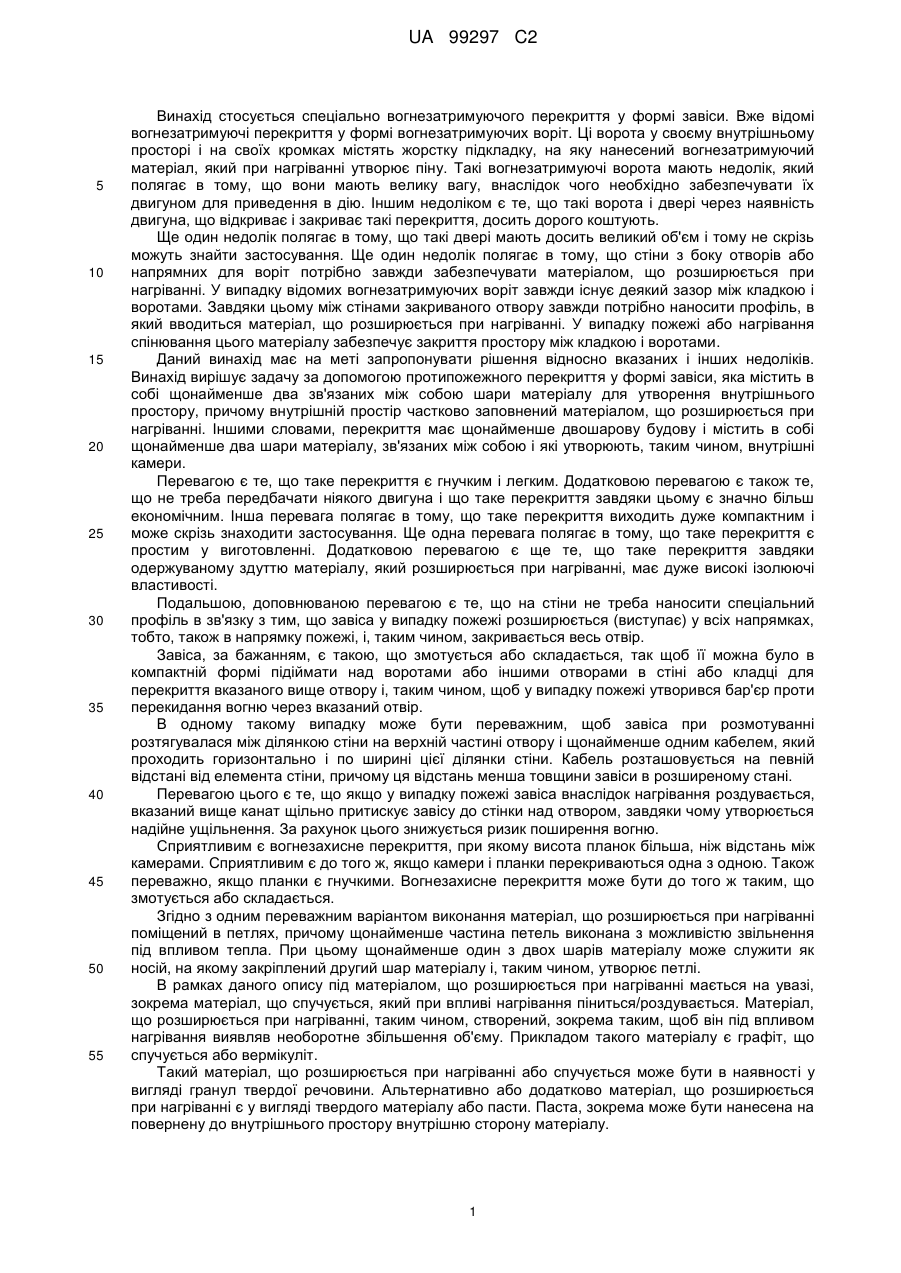

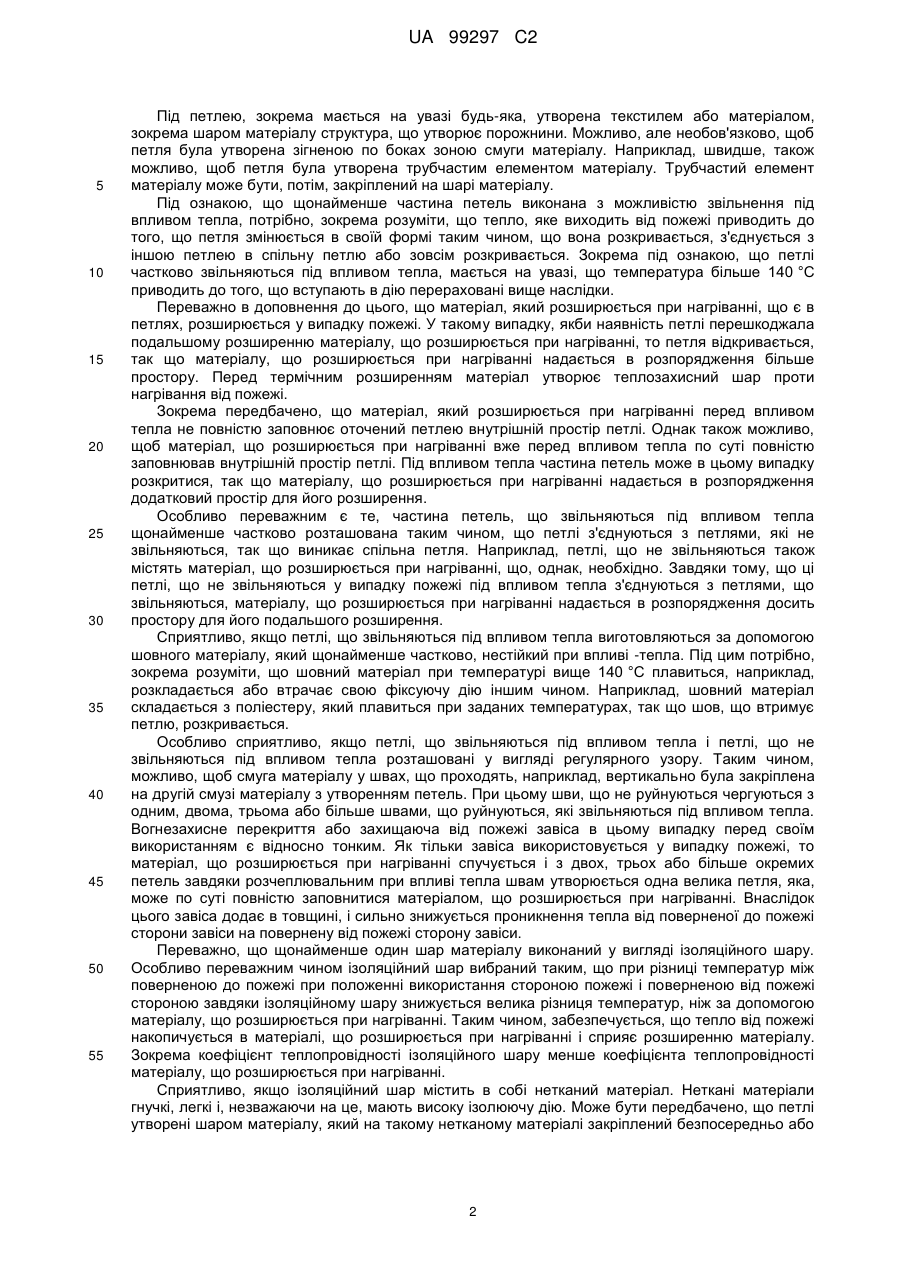

Реферат: Заявлене вогнезахисне перекриття у формі завіси, яке містить в собі щонайменше два шари матеріалу, які з'єднані між собою, щоб утворити внутрішній простір. Внутрішній простір частково заповнений розширюваним при нагріванні матеріалом. Розширюваний при нагріванні матеріал поміщений в петлях, щонайменше частина яких виконана з можливістю вивільнення під дією тепла. Частина петель, яка під впливом тепла вивільняється, щонайменше частково розташована таким чином, що виникає спільна петля. У заявленому вогнезахисному пристрої для ущільнення отвору в стіні або кладці над отвором в стіні або кладці встановлена завіса. Завіса знаходиться на ролику і у випадк у небезпеки може розмотуватися в отвір. Завіса проходить між перемичкою на верхній частині отвору в стіні або кладці і щонайменше одним кабелем, який проходить горизонтально і паралельно перемичці на відстані від перемички, яка менша товщини завіси в розширеному стані. UA 99297 C2 (12) UA 99297 C2 UA 99297 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується спеціально вогнезатримуючого перекриття у формі завіси. Вже відомі вогнезатримуючі перекриття у формі вогнезатримуючих воріт. Ці ворота у своєму внутрішньому просторі і на своїх кромках містять жорстку підкладку, на яку нанесений вогнезатримуючий матеріал, який при нагріванні утворює піну. Такі вогнезатримуючі ворота мають недолік, який полягає в тому, що вони мають велику вагу, внаслідок чого необхідно забезпечувати їх двигуном для приведення в дію. Іншим недоліком є те, що такі ворота і двері через наявність двигуна, що відкриває і закриває такі перекриття, досить дорого коштують. Ще один недолік полягає в тому, що такі двері мають досить великий об'єм і тому не скрізь можуть знайти застосування. Ще один недолік полягає в тому, що стіни з боку отворів або напрямних для воріт потрібно завжди забезпечувати матеріалом, що розширюється при нагріванні. У випадку відомих вогнезатримуючих воріт завжди існує деякий зазор між кладкою і воротами. Завдяки цьому між стінами закриваного отвору завжди потрібно наносити профіль, в який вводиться матеріал, що розширюється при нагріванні. У випадку пожежі або нагрівання спінювання цього матеріалу забезпечує закриття простору між кладкою і воротами. Даний винахід має на меті запропонувати рішення відносно вказаних і інших недоліків. Винахід вирішує задачу за допомогою протипожежного перекриття у формі завіси, яка містить в собі щонайменше два зв'язаних між собою шари матеріалу для утворення внутрішнього простору, причому внутрішній простір частково заповнений матеріалом, що розширюється при нагріванні. Іншими словами, перекриття має щонайменше двошарову будову і містить в собі щонайменше два шари матеріалу, зв'язаних між собою і які утворюють, таким чином, внутрішні камери. Перевагою є те, що таке перекриття є гнучким і легким. Додатковою перевагою є також те, що не треба передбачати ніякого двигуна і що таке перекриття завдяки цьому є значно більш економічним. Інша перевага полягає в тому, що таке перекриття виходить дуже компактним і може скрізь знаходити застосування. Ще одна перевага полягає в тому, що таке перекриття є простим у виготовленні. Додатковою перевагою є ще те, що таке перекриття завдяки одержуваному здуттю матеріалу, який розширюється при нагріванні, має дуже високі ізолюючі властивості. Подальшою, доповнюваною перевагою є те, що на стіни не треба наносити спеціальний профіль в зв'язку з тим, що завіса у випадку пожежі розширюється (виступає) у всіх напрямках, тобто, також в напрямку пожежі, і, таким чином, закривається весь отвір. Завіса, за бажанням, є такою, що змотується або складається, так щоб її можна було в компактній формі підіймати над воротами або іншими отворами в стіні або кладці для перекриття вказаного вище отвору і, таким чином, щоб у випадку пожежі утворився бар'єр проти перекидання вогню через вказаний отвір. В одному такому випадку може бути переважним, щоб завіса при розмотуванні розтягувалася між ділянкою стіни на верхній частині отвору і щонайменше одним кабелем, який проходить горизонтально і по ширині цієї ділянки стіни. Кабель розташовується на певній відстані від елемента стіни, причому ця відстань менша товщини завіси в розширеному стані. Перевагою цього є те, що якщо у випадку пожежі завіса внаслідок нагрівання роздувається, вказаний вище канат щільно притискує завісу до стінки над отвором, завдяки чому утворюється надійне ущільнення. За рахунок цього знижується ризик поширення вогню. Сприятливим є вогнезахисне перекриття, при якому висота планок більша, ніж відстань між камерами. Сприятливим є до того ж, якщо камери і планки перекриваються одна з одною. Також переважно, якщо планки є гнучкими. Вогнезахисне перекриття може бути до того ж таким, що змотується або складається. Згідно з одним переважним варіантом виконання матеріал, що розширюється при нагріванні поміщений в петлях, причому щонайменше частина петель виконана з можливістю звільнення під впливом тепла. При цьому щонайменше один з двох шарів матеріалу може служити як носій, на якому закріплений другий шар матеріалу і, таким чином, утворює петлі. В рамках даного опису під матеріалом, що розширюється при нагріванні мається на увазі, зокрема матеріал, що спучується, який при впливі нагрівання піниться/роздувається. Матеріал, що розширюється при нагріванні, таким чином, створений, зокрема таким, щоб він під впливом нагрівання виявляв необоротне збільшення об'єму. Прикладом такого матеріалу є графіт, що спучується або вермікуліт. Такий матеріал, що розширюється при нагріванні або спучується може бути в наявності у вигляді гранул твердої речовини. Альтернативно або додатково матеріал, що розширюється при нагріванні є у вигляді твердого матеріалу або пасти. Паста, зокрема може бути нанесена на повернену до внутрішнього простору внутрішню сторону матеріалу. 1 UA 99297 C2 5 10 15 20 25 30 35 40 45 50 55 Під петлею, зокрема мається на увазі будь-яка, утворена текстилем або матеріалом, зокрема шаром матеріалу структура, що утворює порожнини. Можливо, але необов'язково, щоб петля була утворена зігненою по боках зоною смуги матеріалу. Наприклад, швидше, також можливо, щоб петля була утворена трубчастим елементом матеріалу. Трубчастий елемент матеріалу може бути, потім, закріплений на шарі матеріалу. Під ознакою, що щонайменше частина петель виконана з можливістю звільнення під впливом тепла, потрібно, зокрема розуміти, що тепло, яке виходить від пожежі приводить до того, що петля змінюється в своїй формі таким чином, що вона розкривається, з'єднується з іншою петлею в спільну петлю або зовсім розкривається. Зокрема під ознакою, що петлі частково звільняються під впливом тепла, мається на увазі, що температура більше 140 °C приводить до того, що вступають в дію перераховані вище наслідки. Переважно в доповнення до цього, що матеріал, який розширюється при нагріванні, що є в петлях, розширюється у випадку пожежі. У такому випадку, якби наявність петлі перешкоджала подальшому розширенню матеріалу, що розширюється при нагріванні, то петля відкривається, так що матеріалу, що розширюється при нагріванні надається в розпорядження більше простору. Перед термічним розширенням матеріал утворює теплозахисний шар проти нагрівання від пожежі. Зокрема передбачено, що матеріал, який розширюється при нагріванні перед впливом тепла не повністю заповнює оточений петлею внутрішній простір петлі. Однак також можливо, щоб матеріал, що розширюється при нагріванні вже перед впливом тепла по суті повністю заповнював внутрішній простір петлі. Під впливом тепла частина петель може в цьому випадку розкритися, так що матеріалу, що розширюється при нагріванні надається в розпорядження додатковий простір для його розширення. Особливо переважним є те, частина петель, що звільняються під впливом тепла щонайменше частково розташована таким чином, що петлі з'єднуються з петлями, які не звільняються, так що виникає спільна петля. Наприклад, петлі, що не звільняються також містять матеріал, що розширюється при нагріванні, що, однак, необхідно. Завдяки тому, що ці петлі, що не звільняються у випадку пожежі під впливом тепла з'єднуються з петлями, що звільняються, матеріалу, що розширюється при нагріванні надається в розпорядження досить простору для його подальшого розширення. Сприятливо, якщо петлі, що звільняються під впливом тепла виготовляються за допомогою шовного матеріалу, який щонайменше частково, нестійкий при впливі -тепла. Під цим потрібно, зокрема розуміти, що шовний матеріал при температурі вище 140 °C плавиться, наприклад, розкладається або втрачає свою фіксуючу дію іншим чином. Наприклад, шовний матеріал складається з поліестеру, який плавиться при заданих температурах, так що шов, що втримує петлю, розкривається. Особливо сприятливо, якщо петлі, що звільняються під впливом тепла і петлі, що не звільняються під впливом тепла розташовані у вигляді регулярного узору. Таким чином, можливо, щоб смуга матеріалу у швах, що проходять, наприклад, вертикально була закріплена на другій смузі матеріалу з утворенням петель. При цьому шви, що не руйнуються чергуються з одним, двома, трьома або більше швами, що руйнуються, які звільняються під впливом тепла. Вогнезахисне перекриття або захищаюча від пожежі завіса в цьому випадку перед своїм використанням є відносно тонким. Як тільки завіса використовується у випадку пожежі, то матеріал, що розширюється при нагріванні спучується і з двох, трьох або більше окремих петель завдяки розчеплювальним при впливі тепла швам утворюється одна велика петля, яка, може по суті повністю заповнитися матеріалом, що розширюється при нагріванні. Внаслідок цього завіса додає в товщині, і сильно знижується проникнення тепла від поверненої до пожежі сторони завіси на повернену від пожежі сторону завіси. Переважно, що щонайменше один шар матеріалу виконаний у вигляді ізоляційного шару. Особливо переважним чином ізоляційний шар вибраний таким, що при різниці температур між поверненою до пожежі при положенні використання стороною пожежі і поверненою від пожежі стороною завдяки ізоляційному шару знижується велика різниця температур, ніж за допомогою матеріалу, що розширюється при нагріванні. Таким чином, забезпечується, що тепло від пожежі накопичується в матеріалі, що розширюється при нагріванні і сприяє розширенню матеріалу. Зокрема коефіцієнт теплопровідності ізоляційного шару менше коефіцієнта теплопровідності матеріалу, що розширюється при нагріванні. Сприятливо, якщо ізоляційний шар містить в собі нетканий матеріал. Неткані матеріали гнучкі, легкі і, незважаючи на це, мають високу ізолюючу дію. Може бути передбачено, що петлі утворені шаром матеріалу, який на такому нетканому матеріалі закріплений безпосередньо або 2 UA 99297 C2 5 10 15 20 25 30 35 40 45 50 55 60 за допомогою проміжного шару. Виходить, таким чином, незважаючи на те, що добре змотується і тонка, ефективна завіса. Переважно до того ж, якщо матеріал, що спучується має ендотермічну дію. Завдяки цьому тепло від пожежі абсорбується і знижує тепло, що відбивається завісою на поверненій від пожежі стороні. Сприятливо, якщо матеріал, що розширюється при нагріванні щонайменше частково вміщується в ґноті. Під ґнотом при цьому мається на увазі довгаста текстильна структура, яка сама по собі настільки стабільна, що випадкове кріплення, наприклад, на відстані відповідно півметра, приводить до того, що завіса може бути нахилена відносно горизонталі під кутом 45° без помітного зсуву ґноту відносно матеріалу. Завдяки цьому запобігається, щоб похиле підвішування завіси знизило б її вогнезахисну дію. Згідно з одним переважним прикладом виконання вогнезахисне перекриття є завісою, яка може приводитися в компактне положення зберігання, в якому завіса, зокрема змотана (в рулон) або складена, і в положення використання, в якому перекриття захищає отвір від пожежі. Петлі розташовані таким чином, що теплове випромінювання, яке виходить від пожежі лише через матеріал, що розширюється при нагріванні може потрапити з боку пожежі на повернену від пожежі сторону завіси. Інакше кажучи, матеріал, що розширюється при нагріванні може бути площинно розподілений по всій стороні завіси. Матеріал, що розширюється при нагріванні абсорбує тепло від пожежі і, таким чином, захищає об'єкти на поверненій від пожежі стороні завіси. Завдяки тому, що теплове випромінювання, повинне по суті повністю проникати через матеріал, що розширюється при нагріванні, досягається особливо висока ізолююча дія завіси. Знову ж, інакше кажучи, петлі розташовані таким чином, що теплове випромінювання, яке виходить від пожежі при проходженні через завісу, по суті, повністю вбирається матеріалом, що розширюється при нагріванні. Таким чином, не існує по суті ніякої прямої з'єднувальної лінії від точки на поверненій до пожежі стороні завіси до безпосередньо протилежної точки на поверненій від пожежі стороні завіси, яка не проходить через матеріал, що розширюється при нагріванні. Потрібно указати на те, що є необов'язковим, щоб ця вимога виконувалася в математичному значенні на 100 %. Таким чином, досить, якщо, не існує по суті ніяких таких з'єднувальних ліній. Однак, наприклад, допустимо, якщо лише щонайменше 85-90 % поверненої до пожежі поверхні облицьовано ззаду матеріалом, що розширюється при нагріванні. Щоб підвищити гнучкість завіси матеріал, що спучується може бути у формі пастоподібної маси, стійкої до старіння, так щоб пластично-пружні властивості зберігалися протягом терміну служби перекриття, наприклад, більше п'яти років. Далі-винахід пояснюється більш детально на основі показаних в кресленнях деяких прикладів виконання. При цьому показують: Фіг. 1 - вогнезатримуюче перекриття згідно з винаходом в змотаному стані, застосовуване для перекриття отвору воріт, схематичне зображення; Фіг. 2 - вогнезатримуюче перекриття згідно з винаходом, в розмотаному стані, схематичне зображення; Фіг. З - поперечний переріз відповідно до лінії III-III з фіг. 1, в збільшеному масштабі; Фіг. 4 - поперечний переріз відповідно до лінії IV-IV з фіг. 2, в збільшеному масштабі; Фіг; 5а і 5b - альтернативні варіанти виконання завіси згідно з винаходом, в якому матеріал, що розширюється при нагріванні поміщений в петлях; Фіг. 5с - завіса згідно з фіг. 5а, 5b після термічного розширення матеріалу внаслідок впливу тепла; Фіг. 6а, 6b - інший альтернативний варіант виконання завіси згідно з винаходом;і Фіг. 7 і 8 - інші альтернативні варіанти виконання завіси згідно з винаходом. На фіг. 1 схематично відтворене вогнезатримуюче перекриття згідно з винаходом. Вогнезатримуюче перекриття 1 в цьому випадку призначене для перекриття отвору 2 воріт, причому перекриття 1 є завісою 3, яка розміщена вгорі на стіні 4, яка в свою чергу обмежує отвір 2 воріт з верхньої сторони. На бічних кромках отвору 2 закріплені напрямні 6, по яких завіса у випадку пожежі може ковзати в подовжньому напрямку. Ясно, що вказана вище завіса 3 може застосовуватися для такого ж типу отвору 2 або проходу в стіні 4 або в приміщенні. Завіса 3 має ширину, яка щонайменше дорівнює ширині проходу 2, що перекривається, і довжину, на яку вона намотується або складається. Таким чином, завіса може компактно зберігатися над отвором 2, що перекривається. Завіса 3 містить в собі два шари 7, 8, матеріалу, які виготовлені з вогнестійкого матеріалу. 3 UA 99297 C2 5 10 15 20 25 30 35 40 45 50 55 Один такий шар завіси 3 може бути виготовлений, наприклад, зі скловолоконної тканини, яка може протистояти температурі щонайменше 500 °C, при необхідності застосовують скловолоконну тканину, здатну витримувати температури 600 °C. Два шари 7, 8 матеріалу завіси 3 з'єднані між собою, так що утворюються внутрішні камери 9, що відтворено на фіг. 2. Ці внутрішні камери 9 формують відсіки або тунелі 10. Переважно внутрішні камери 9 виконуються у вигляді тунелів 10, які тягнуться в напрямку пожежі. Ці тунелі 10 формуються за допомогою смуг 11 матеріалу, які розташовані між двома шарами 7, 8 матеріалу і які з'єднані з обома шарами 7, 8 за допомогою клею або т.п. і, таким чином, утворюють відокремлюючі стінки 12, що відділяють тунелі 10 один від одного. Ці смуги 11 можуть виготовлятися з того ж матеріалу, що і шари 7, 8 матеріалу, між якими вони утворюють з'єднання. Однак їх можна виготовляти також з іншого вогнестійкого матеріалу. Тунелі 10 частково заповнюються матеріалом 13, що розширюється при нагріванні таким чином, що вони спочатку заповнені лише частково, а у випадку пожежі або нагрівання стає можливим поширення (розширення) матеріалу, що розширюється. Ці тунелі призначені для того, щоб матеріал, що розширюється при нагріванні залишався на потрібному місці і завіса не розпадалася. У варіанті виконання відповідно фіг. 1 і 2 матеріал 13, що розширюється поміщений у вигляді планок 14, які, наприклад, можуть зсуватися вздовж бічних країв 15 завіси в тунелі 10 і які тягнуться, головним чином, в напрямку поверхні завіси 3, причому, інакше кажучи, проходять між відокремлюючими стінками 12 завіси 3. Ці планки 14 можуть бути виготовлені з жорсткого матеріалу, щоб надати завісі 3 більшу жорсткість проти вигину або можуть бути виготовлені з гнучкого матеріалу, причому у цьому випадку планки 14, наприклад, виготовлені із суміші графіту і латексу. В залежності від переваг висота цих планок 14 більша, ніж відстань між відокремлюючими стінками 12 в завісі 3, завдяки чому планки 14 і відокремлюючі стінки 12 перекриваються, і завіса 3 в намотаному стані має меншу товщину і тому загалом може також укладатися більш компактно. Цей процес є частиною вогнезатримуючого пристрою 16, який до того ж забезпечений щонайменше одним, в цьому випадку двома кабелями 17. Кабелі 17, які розташовані горизонтально і по довжині відповідають ширині частини 4 стіни, проходять на певній відстані від стіни, причому ця відстань менша товщини завіси З в розширеному стані. Спосіб роботи цього вогнезатримуючого перекриття показаний на фіг. 1 і описується таким чином. За нормальних обставин, інакше кажучи, якщо не горить, завіса 3 намотана на верхній частині 5 отвору 2. Якщо ж десь виник вогонь, завіса 3 розмотується по отвору 2 воріт, причому цей рух завіси 3 спрямовується за допомогою напрямних 6. Розмотування може включатися або автоматично, наприклад, шляхом активування димового сигналу, або це може виконуватися вручну. Внаслідок пожежі завіса і матеріал 13, що розширюється, який використаний в ньому, зазнає підвищення температури, завдяки чому матеріал 13, що розширюється, в залежності від виду матеріалу, роздувається, починаючи від певної температури. Завдяки розширенню тунелі 10 частково або повністю заповнюються матеріалом 13, що розширюється, причому матеріал 13 розповсюджується як по товщині завіси 3, так і по висоті, внаслідок чого виникає повітрощільне і жаростійке перекриття, яке повинне перешкоджати поширенню полум'я і гарячих газів, а також повинне перешкоджати виникненню повітряного потоку, який міг би роздути вогнище пожежі. Завдяки тому, що завіса 3 в місці кабелю 17 на верхній частині 5 отвору 2 однаково здувається, завіса 3 повинна затиснутися між кабелем 1с і стінкою 4, яка замикає отвір 2 воріт на верхній частині 5. Внаслідок цього в цьому місці запобігається будь-яке перекидання полум'я і газів. В альтернативному варіанті виконання завісу 3 на нижній частині можна додатково забезпечити клапанами, які виключають протікання гарячих газів також на нижній частині проходу 2. В іншому альтернативному варіанті виконання тунелі 10, замість згаданих планок 14, можуть бути забезпечені, наприклад, рядом мішків, наповнених матеріалом 13, що розширюється і з'єднаних між собою в подовжньому напрямку, і утворюючих рукава або ряди "ковбас", які можуть просто зсуватися в тунелі 10. Ці мішки можуть бути наповнені, наприклад, графітними зернами, які вже починаючи з 140 °C є дійовими і спучуються. У цьому випадку в тунелях 10 можуть бути встановлені, також додаткові підсилювальні планки. 4 UA 99297 C2 5 10 15 20 25 30 35 40 45 50 55 60 В альтернативному варіанті виконання тунелі 10 можна частково заповнити одним або декількома силікатами натрію, в цьому випадку, однак, не в комбінації з графітом. Ці силікати натрію є дійовими і спучуються вже починаючи від температури 90-100 °C. В альтернативному варіанті виконання смуги 11, що утворюють відокремлюючі стінки 12, можна виготовляти з іншого вогнестійкого матеріалу, ніж два шари 7, 8 матеріалу завіси 3. Фіг. 5а показує альтернативний варіант виконання завіси 3 з першим шаром 7 матеріалу і шаром 8 матеріалу, що проходить плоско-паралельно йому. Між обома шарами матеріалу прилягаючи один до одного, утворені петлі 18.1, 18.2,… з тканини 19 камер. Для цього тканину 19 камер зшивають з утворенням швів 20.1, 20.2,… таким чином, що утворюються петлі 18. Посилальні позиції без числового суфікса означають надалі об'єкт як такий. Наприклад, петлі 18.1 обмежуються швами 20.1 20.2. Шви 20 виготовлені з шовного матеріалу, що не має стійкості до впливу тепла. У даному випадку шви 20 виготовлені за допомогою ниток з поліестеру, які вище температури Т=140 °C розплавляються і втрачають свою міцність. Петлі 18 оточують внутрішній простір петель, який більше ніж на 80 % заповнений матеріалом 13, що розширюється при нагріванні. Між першим шаром 7 матеріалу і другим шаром 8 матеріалу розташована смуга 11 матеріалу, яка закріплена на шарах 7 і 8 за допомогою термостійкого шовного матеріалу. Завіса З має велику кількість смуг 11.1, 11.2,… матеріалу, причому між відповідно двома смугами матеріалу розташована велика кількість петель 18. Фіг. 5b показує завісу 3 згідно з фіг. 5а в поперечному перерізі. Можна бачити, що товщина D завіси становить частину, наприклад, меншу половини, ширини смуги 11 матеріалу. Фіг. 5с показує завісу 3 згідно з фіг. 5а і 5b після впливу тепла, причому температура закладена, - наприклад, вище Т=200 °C. Видно, що матеріал 13, що розширюється при нагріванні виразно здутий. Шви 20 (див. фіг. 5Ь) завдяки впливу тепла розкрилися, так що тканина 19 камер утворює велику петлю 21, яка заповнена здутим матеріалом 13. Внаслідок збільшення об'єму матеріалу 13 смуги 11 матеріалу напружені, через що прогинаються показані на фіг. 5а, 5b розташування шарів між шарами 7 і 8. Товщина D завіси збільшилася більш ніж у два рази. Фіг. 5а, 5b, 5с показують, що всі з'єднувальні лінії L між першою точкою Р1 на поверненій до пожежі стороні 22 і протилежною точкою Р2 на протилежній пожежі стороні проходять через матеріал 13, що розширюється при нагріванні. Теплове випромінювання, що виходить від пожежі на стороні 22 пожежі може потрапляти, тому, на повернену від пожежі сторону 23 завіси тільки через матеріал 13, що розширюється при нагріванні. Це має ту перевагу, що завіса 3 має особливо високі термічні ізолюючі властивості. Фіг.6а показує поперечний переріз іншого варіанта виконання завіси 3 згідно з винаходом. У показаному там варіанті виконання між шаром 7 матеріалу і шаром 8 матеріалу розташовані петлі 18.1, 18.2…. При цьому термостійкі шви 24.1, 24.2, 24.3 виготовлені з термостійкого шовного матеріалу, навпроти, шви 25.1, 25.2, 25.3 і 25.4, які розташовані між обома термостійким швами 24.1 і 24.2, виготовлені з шовного матеріалу, що не має стійкість під впливом тепла. Завдяки цьому петлі 18.3, 18.5, 28.7, 18.9 і 18.11 звільняються при впливі тепла вище заданої температури і з'єднуються одна з одною, так що виникає спільна петля 26 (фіг. 6b), яка потім приймає розширений потім матеріал 13. На шарі 7, в цьому випадку зі зміщенням на половину радіуса, закріплена така ж петельна структура, як і у шарі 8, так що опуклості петель одного шару входять в звуження ходу іншого шару, і виходить особливо тонка завіса 3. Після впливу тепла кількість петель знижується на частину петель, що існують спочатку, наприклад, на чверть або п'яту частину. У варіанті виконання згідно з фіг. 6а і 6b між двома термостійкими швами 24 з термостійкого шовного матеріалу розташовані чотири термостійких шви з не термостійкого шовного матеріалу. Однак також може бути, щоб 1, 2, 3, 5 або більша кількість швів з шовного матеріалу, що не має стійкості під впливом тепла розташовувалися між двома стійкими при впливі тепла швами. Фіг: 6а показує до того ж, що кожна з'єднувальна лінія L між першою точкою Р1 на поверненій до пожежі стороні завіси і точкою Р2 на протилежній пожежі стороні 23 завіси постійно проходить через матеріал 13, що розширюється при нагріванні. Петлі 18 проходять по суті горизонтально, так що матеріал не осідає, і завіса може легко намотуватися. Фіг. 7 показує інший альтернативний варіант виконання завіси 3 згідно з винаходом, яка містить в собі шість шарів 7, 8, 27, 28, 29, 30 матеріалу. Перший шар 7 закріплений на другому шарі 8 таким чином, що утворюються петлі 18. Шар 8 виконаний як ізолюючий шар і складається з нетканого матеріалу. Для стабілізації на шар 8 наноситься шар 27. Шари 28, 29 і 5 UA 99297 C2 5 30 виконані дзеркально шарам 7, 8 і 27. Петлі, які утворюють шар 7 на шарі 8, зміщені відносно петель, які утворює шар 28 на шарі 29, настільки, що опуклості відповідно входять у відповідні звуження на розташованій навпроти стороні. Фіг. 8 показує особливо простий варіант виконання завіси 3 згідно з винаходом, в якій перший шар 7 матеріалу з'єднаний з другим шаром 8 матеріалу, щоб утворити внутрішні простори у формі петель 18.1, 18.2,…. В петлях 18 розташований матеріал 13, що розширюється при нагріванні. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Вогнезахисне перекриття у формі завіси (3), яке містить в собі щонайменше два шари (7, 8) матеріалу, які з'єднані між собою, щоб утв орити внутрішній простір, причому внутрішній простір частково заповнений розширюваним при нагріванні матеріалом (13), причому розширюваний при нагріванні матеріал (13) поміщений в петлях (18), щонайменше частина яких виконана з можливістю вивільнення під дією тепла, причому частина петель (18), яка під впливом тепла вивільняється, щонайменше частково розташована таким чином, що виникає спільна петля (26). 2. Перекриття за п. 1, яке відрізняється тим, що розширюваний при нагріванні матеріал (13) є спучуваним матеріалом. 3. Перекриття за п. 1 або 2, яке відрізняється тим, що внутрішній простір дозволяє розширення поширення розширюваного матеріалу (13) у випадку нагрівання або пожежі. 4. Перекриття за одним з пп. 1-3, яке відрізняється тим, що у внутрішньому просторі сформовані камери (9), секції або тунелі (10). 5. Перекриття за п. 4, яке відрізняється тим, що тунелі (10) виконані, щоб розширюватися при активуванні в напрямку пожежі. 6. Перекриття за одним з пп. 1-5, яке відрізняється тим, що тунелі (10) сформовані за допомогою смуг (11) матеріалу, які розміщені між щонайменше двома шарами (7, 8) матеріалу і з'єднані з ними і, таким чином, утворюють відмежування і відділяють тунелі (10) один від одного. 7. Перекриття за одним з пп. 1-6, яке відрізняється тим, що смуги (11) матеріалу, які розташовані між шарами (7, 8) матеріалу, проходять паралельно в подовжньому або поперечному напрямку завіси (3). 8. Перекриття за одним з пп. 1-7, яке відрізняється тим, що є планки (14) для збільшення жорсткості. 9. Перекриття за одним з пп. 1-8, яке відрізняється тим, що розширюваний при нагріванні матеріал (13) трубчасто розташований в мішечках, які мають форму ребер, які з'єднані між собою в подовжньому напрямку (L). 10. Перекриття за п. 1, яке відрізняється тим, що петлі (18), що вивільняються під впливом тепла, виготовлені за допомогою шовного матеріалу, який щонайменше частково нестійкий при впливі тепла. 11. Перекриття за п. 1 або 10, яке відрізняється тим, що петлі (18) закріплені за допомогою швів (24, 25), причому - шви (25), які вивільняються під впливом тепла, і - шви (24), які не вивільняються під впливом тепла, розташовані у формі регулярного узору. 12. Перекриття за одним з пп. 1, 10 або 11, яке відрізняється тим, що щонайменше один шар (7, 8) матеріалу виконаний як ізолюючий шар (8, 29). 13. Перекриття за п. 12, яке відрізняється тим, що ізолюючий шар (8, 29) має більш високу ізолюючу дію, ніж розширюваний при нагріванні матеріал (13). 14. Перекриття за одним з пп. 1-13, яке відрізняється тим, що ізолюючий шар (8, 29) містить в собі нетканий матеріал. 15. Перекриття за одним з пп. 1, 10, 11, 12, 13 або 14, яке відрізняється тим, що - петлі (18) утворюються шаром (7) матеріалу, - причому шар (7) матеріалу закріплений на другому шарі (8) матеріалу у формі нетканого матеріалу (27). 16. Перекриття за одним з пп. 1-15, яке відрізняється тим, що розширюваний при нагріванні матеріал (13) має ендотермічну дію. 17. Перекриття за одним з пп. 1-16, яке відрізняється тим, що розширюваний при нагріванні матеріал (13) виконаний у формі пастоподібної маси, яка по суті зберігає свої пружно-пластичні властивості протягом терміну служби перекриття. 6 UA 99297 C2 5 10 18. Перекриття за одним з пп. 1-17, яке відрізняється тим, що розширюваний при нагріванні матеріал (13) щонайменше частково поміщений в ґноті, так що знижується горизонтальне зміщення. 19. Перекриття за одним з пп. 1-18, яке відрізняється тим, що розширюваний при нагріванні матеріал (13) виконаний у формі планок (14), які проходять по завісі (3) і розташовані, зокрема, в камерах (9). 20. Вогнезахисний пристрій для ущільнення отвору в стіні або кладці, який відрізняється тим, що - над отвором в стіні або кладці встановлена завіса за одним з пп. 1-19, - причому завіса знаходиться на ролику і у випадку небезпеки може розмотуватися в отвір, - причому завіса проходить між перемичкою на верхній частині отвору в стіні або кладці і щонайменше одним кабелем, який проходить горизонтально і паралельно перемичці на відстані від перемички, яка менша товщини завіси в розширеному стані. 7 UA 99297 C2 8 UA 99297 C2 9 UA 99297 C2 10 UA 99297 C2 11 UA 99297 C2 12 UA 99297 C2 13 UA 99297 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
