Привід круглов’язальної машини
Номер патенту: 19245
Опубліковано: 15.12.2006
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун та вертикальний привідний вал, на якому жорстко закріплені верхня та нижня циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що він додатково обладнаний відцентровою фрикційною муфтою, встановленою між нижньою циліндричною шестірнею та електродвигуном.
Текст

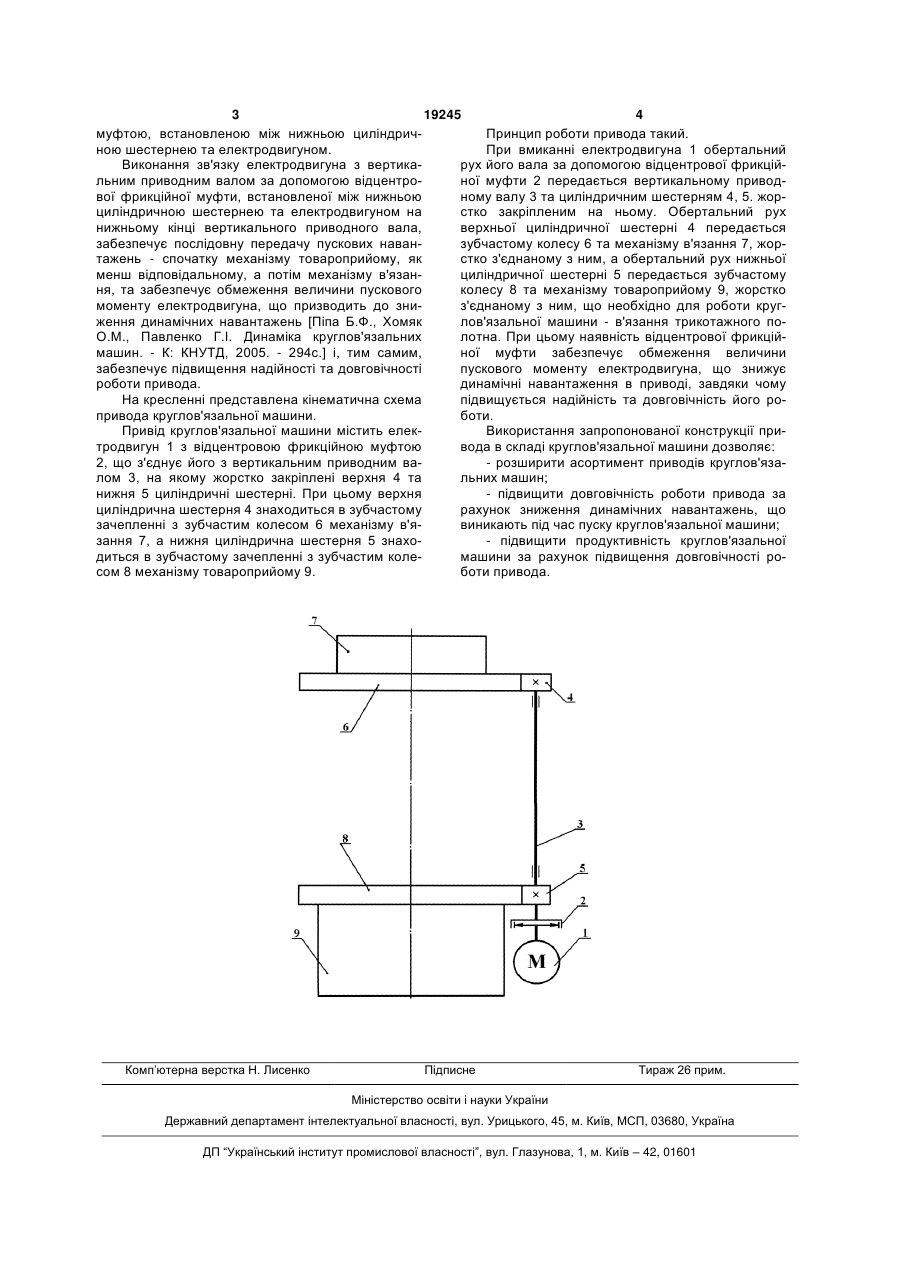

Привід круглов'язальної машини, що містить електродвигун та вертикальний привідний вал, на якому жорстко закріплені верхня та нижня циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що він додатково обладнаний відцентровою фрикційною муфтою, встановленою між нижньою циліндричною шестірнею та електродвигуном. (19) (21) u200605499 (22) 19.05.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 19245 4 муфтою, встановленою між нижньою циліндричПринцип роботи привода такий. ною шестернею та електродвигуном. При вмиканні електродвигуна 1 обертальний Виконання зв'язку електродвигуна з вертикарух його вала за допомогою відцентрової фрикційльним приводним валом за допомогою відцентроної муфти 2 передається вертикальному приводвої фрикційної муфти, встановленої між нижньою ному валу 3 та циліндричним шестерням 4, 5. жорциліндричною шестернею та електродвигуном на стко закріпленим на ньому. Обертальний рух нижньому кінці вертикального приводного вала, верхньої циліндричної шестерні 4 передається забезпечує послідовну передачу пускових наванзубчастому колесу 6 та механізму в'язання 7, жортажень - спочатку механізму товароприйому, як стко з'єднаному з ним, а обертальний рух нижньої менш відповідальному, а потім механізму в'язанциліндричної шестерні 5 передається зубчастому ня, та забезпечує обмеження величини пускового колесу 8 та механізму товароприйому 9, жорстко моменту електродвигуна, що призводить до зниз'єднаному з ним, що необхідно для роботи кругження динамічних навантажень [Піпа Б.Ф., Хомяк лов'язальної машини - в'язання трикотажного поО.М., Павленко Г.І. Динаміка круглов'язальних лотна. При цьому наявність відцентрової фрикціймашин. - К: КНУТД, 2005. - 294с.] і, тим самим, ної муфти забезпечує обмеження величини забезпечує підвищення надійності та довговічності пускового моменту електродвигуна, що знижує роботи привода. динамічні навантаження в приводі, завдяки чому На кресленні представлена кінематична схема підвищується надійність та довговічність його ропривода круглов'язальної машини. боти. Привід круглов'язальної машини містить елекВикористання запропонованої конструкції притродвигун 1 з відцентровою фрикційною муфтою вода в складі круглов'язальної машини дозволяє: 2, що з'єднує його з вертикальним приводним ва- розширити асортимент приводів круглов'язалом 3, на якому жорстко закріплені верхня 4 та льних машин; нижня 5 циліндричні шестерні. При цьому верхня - підвищити довговічність роботи привода за циліндрична шестерня 4 знаходиться в зубчастому рахунок зниження динамічних навантажень, що зачепленні з зубчастим колесом 6 механізму в'явиникають під час пуску круглов'язальної машини; зання 7, а нижня циліндрична шестерня 5 знахо- підвищити продуктивність круглов'язальної диться в зубчастому зачепленні з зубчастим колемашини за рахунок підвищення довговічності росом 8 механізму товароприйому 9. боти привода. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: машини, привід, круглов'язальної
