Привід круглов’язальної машини

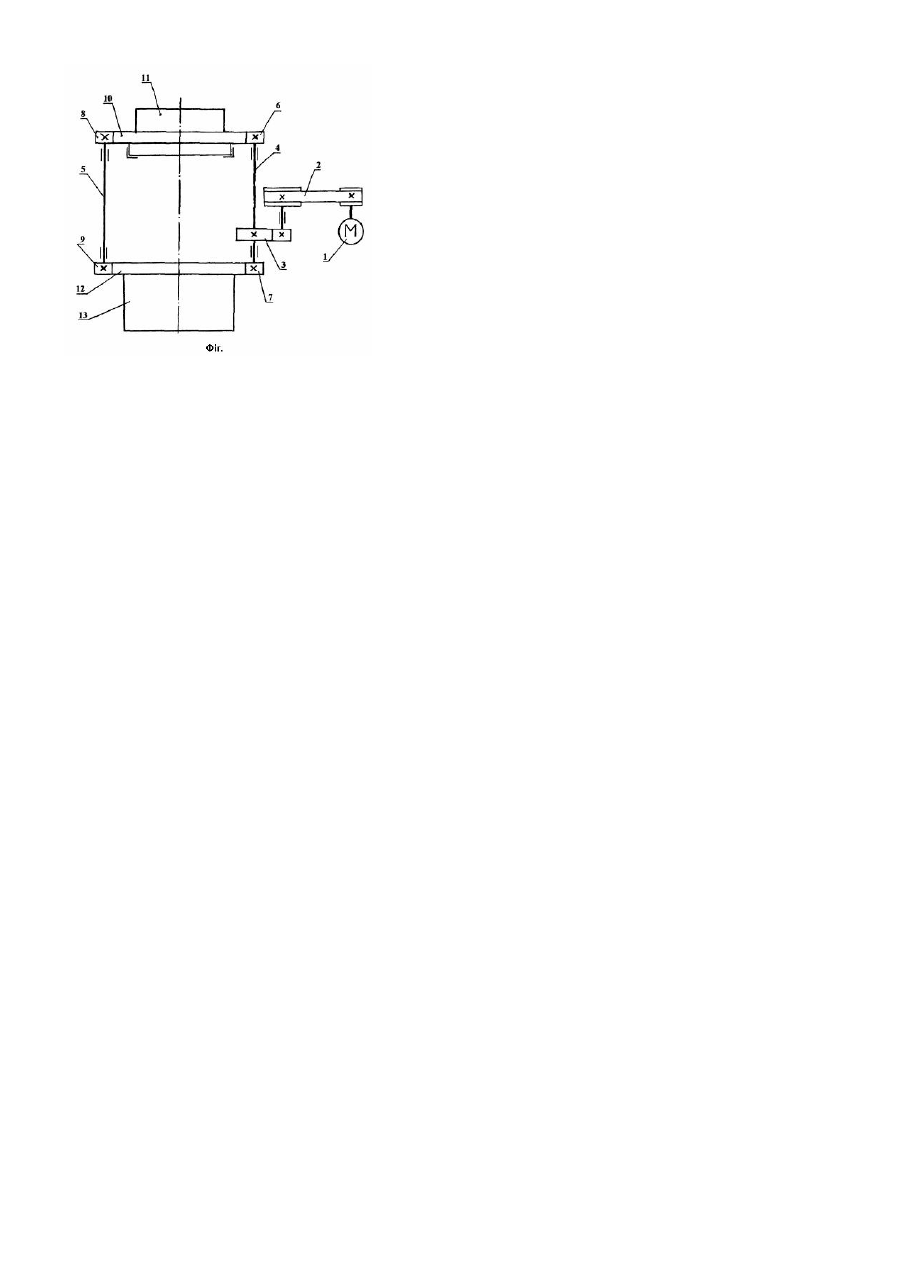

Винахід відноситься до області трикотажного машинобудування, а саме, до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун і, кінематично, за допомогою клинопасової та зубчастої передач, зв'язаний з електродвигуном, вертикальний приводний вал, на кінцях якого жорстко закріплені циліндричні шестерні, верхня з яких кінематично зв'язана з зубчастим колесом голкового циліндра механізму в'язання, а нижня - з зубчастим колесом механізму товароприйому [Гарбарук Β.Η. Проектирование трикотажных машин. - Л.: Машиностроение, 1980, с. 77, рис. 4.10]. Наявність однієї циліндричної шестерні кінематично зв'язаної з зубчастим колесом голкового циліндра механізму в'язання, призводить до появи значних радіальних навантажень на опору голкового циліндра, що знижує довговічність роботи привода. Відомий також привід круглов'язальної машини, що містить електродвигун і два, кінематично зв'язані з електродвигуном та розташовані діаметрально протилежно один одному, вертикальні приводні вали, на кінцях яких жорстко закріплені циліндричні шестерні, верхні з яких кінематично зв'язані з зубчастим колесом голкового циліндра механізму в'язання, а нижні - з зубчастим колесом механізму товароприйому [Хомяк Ο.Η., Пипа Б.Ф. Повышение эффективности работы вязальных машин. - М.: Легпромбытиздат, 1990, с. 113, рис. 1.68]. Наявність двох циліндричних шестерень, кінематично зв'язаних з зубчастим колесом голкового циліндра механізму в'язання, дозволяє зменшити радіальне навантаження на опору голкового циліндра. Але ті обставини, що вер хні циліндричні шестерні та зубчасте колесо голкового циліндра механізму в'язання виконані прямозубими, не дозволяють знизити осьове навантаження на опору голкового циліндра, що знижує довговічність роботи привода. Таким чином в основу винаходу покладена задача створити таку конструкцію привода круглов'язальної машини, в якій шляхом введення нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішена тим, що у приводі круглов'язальної машини, що містить електродвигун і два, кінематично зв'язані з електродвигуном та розташовані діаметрально протилежно один одному, вертикальні приводні вали, на кінцях яких жорстко закріплені циліндричні шестерні, верхні з яких кінематично зв'язані з зубчастим колесом голкового циліндра механізму в'язання, а нижні - з зубчастим колесом механізму товароприйому, згідно з винаходом, верхні циліндричні шестерні та зубчасте колесо голкового циліндра механізму в'язання виконані косозубими з нахилом зубів, що з умовлює осьову силу в зачепленні, направлену вертикально вниз. При цьому кут нахилу зубів циліндричних шестерень та зубчастого колеса голкового циліндра механізму в'язання вибирається із умови: (Q + Q 2 )d , b = arctg 1 2T де β - кут нахилу з убів; Q1 - сумарна вага голкового циліндра та зубчастого колеса голкового циліндра; Q2 сила відтяжки трикотажного полотна; d - діаметр ділильного кола зубчастого колеса голкового циліндра; T крутний момент зубчастого колеса голкового циліндра. Виконання верхніх циліндричних шестерень та зубчастого колеса голкового циліндра механізму в'язання косозубими з нахилом зубів, що зумовлює осьову силу в зачепленні, направлену вертикально вниз, при цьому кут нахилу зубів циліндричних шестерень та зубчастого колеса голкового циліндра механізму в'язання вибирається із заявленого виразу призводить до урівноваження навантажень, що забезпечує підвищення довговічності роботи привода. На кресленні представлена кінематична схема приводу круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1 і два, кінематично, за допомогою пасової 2 та зубчастої 3 передач, зв'язані з електродвигуном та розташовані діаметрально протилежно один одному, вертикальні приводні вали 4, 5, на кінцях яких жорстко закріплені циліндричні шестерні відповідно 6, 7 і 8, 9. Верхні циліндричні шестерні 6, 8 кінематично зв'язані з зубчастим колесом 10 голкового циліндра 11 механізму в'язання, а нижні 7, 9 - з зубчастим колесом 12 механізму товароприйому 13. При цьому верхні циліндричні шестерні 6 , 8 та зубчасте колесо 10 голкового циліндра Пмеханізму в'язання виконані косозубими з кутом нахилу зубів, що вибирається із умови: (Q + Q 2 )d , а b = arctg 1 2T напрям нахилу зубів - із умови: Fa – Q1 + Q 2 = 0. Голковий циліндр 11 розташований в опорі 14. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою пасової 2 та зубчастої 3 передач, а також зубчастої пари циліндрична шестерня 7 - зубчасте колесо 12 передається вертикальним приводним валам 4, 5. При цьому жорстко закріплені на їх кінцях циліндричні шестерні відповідно 6, 7 і 8, 9 шляхом зубчасто го зачеплення приводять в обертальний рух з убчасті колеса 11, 13 і жорстко закріплені з ними голковий циліндр 11 механізму в'язання та механізм товароприйому, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Радіальні навантаження на опору 14 голкового циліндра 11, зумовлені силами, що виникають при цьому в зубчасти х зачепленнях пар циліндрична шестерня 6 зубчасте колесо 10 та циліндрична шестерня 8 - зубчасте колесо 10, взаємно урівноважуються, а осьові сили в зубчасти х зачепленнях цих же пар урівноважують сумарну вагу голкового циліндра і його зубчастого колеса, а також силу відтяжки трикотажного полотна завдяки чому підвищується довговічність роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок компенсації радіальних та осьових навантажень на опору голкового циліндра; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода.
