Кормороздавач

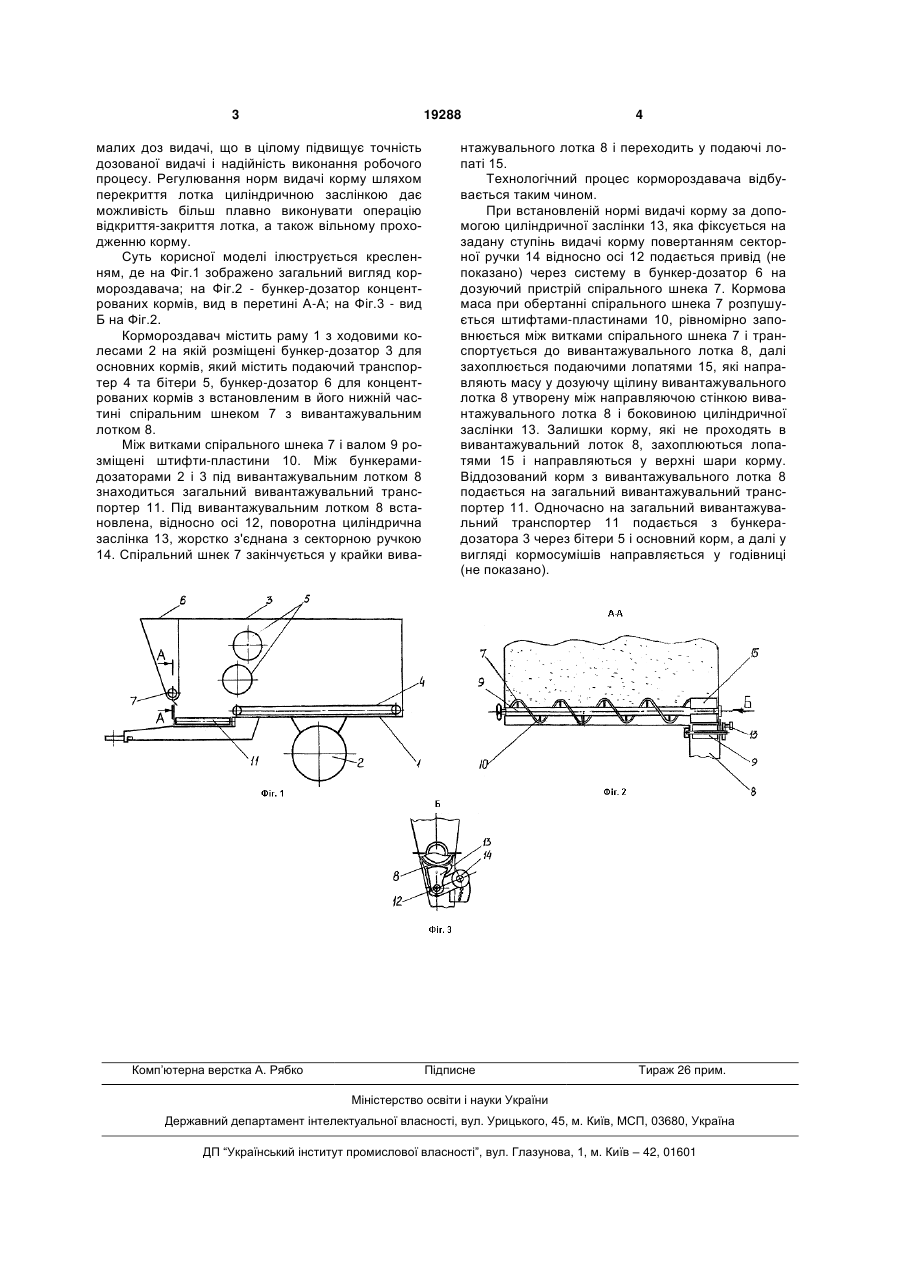

Кормороздавач, що містить раму з встановленими на ній бункером-дозатором для основних 3 19288 малих доз видачі, що в цілому підвищує точність дозованої видачі і надійність виконання робочого процесу. Регулювання норм видачі корму шляхом перекриття лотка циліндричною заслінкою дає можливість більш плавно виконувати операцію відкриття-закриття лотка, а також вільному проходженню корму. Суть корисної моделі ілюструється кресленням, де на Фіг.1 зображено загальний вигляд кормороздавача; на Фіг.2 - бункер-дозатор концентрованих кормів, вид в перетині А-А; на Фіг.3 - вид Б на Фіг.2. Кормороздавач містить раму 1 з ходовими колесами 2 на якій розміщені бункер-дозатор 3 для основних кормів, який містить подаючий транспортер 4 та бітери 5, бункер-дозатор 6 для концентрованих кормів з встановленим в його нижній частині спіральним шнеком 7 з вивантажувальним лотком 8. Між витками спірального шнека 7 і валом 9 розміщені штифти-пластини 10. Між бункерамидозаторами 2 і 3 під вивантажувальним лотком 8 знаходиться загальний вивантажувальний транспортер 11. Під вивантажувальним лотком 8 встановлена, відносно осі 12, поворотна циліндрична заслінка 13, жорстко з'єднана з секторною ручкою 14. Спіральний шнек 7 закінчується у крайки вива Комп’ютерна верстка А. Рябко 4 нтажувального лотка 8 і переходить у подаючі лопаті 15. Технологічний процес кормороздавача відбувається таким чином. При встановленій нормі видачі корму за допомогою циліндричної заслінки 13, яка фіксується на задану ступінь видачі корму повертанням секторної ручки 14 відносно осі 12 подається привід (не показано) через систему в бункер-дозатор 6 на дозуючий пристрій спірального шнека 7. Кормова маса при обертанні спірального шнека 7 розпушується штифтами-пластинами 10, рівномірно заповнюється між витками спірального шнека 7 і транспортується до вивантажувального лотка 8, далі захоплюється подаючими лопатями 15, які направляють масу у дозуючу щілину вивантажувального лотка 8 утворену між направляючою стінкою вивантажувального лотка 8 і боковиною циліндричної заслінки 13. Залишки корму, які не проходять в вивантажувальний лоток 8, захоплюються лопатями 15 і направляються у верхні шари корму. Віддозований корм з вивантажувального лотка 8 подається на загальний вивантажувальний транспортер 11. Одночасно на загальний вивантажувальний транспортер 11 подається з бункерадозатора 3 через бітери 5 і основний корм, а далі у вигляді кормосумішів направляється у годівниці (не показано). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
