Роздавач кормів

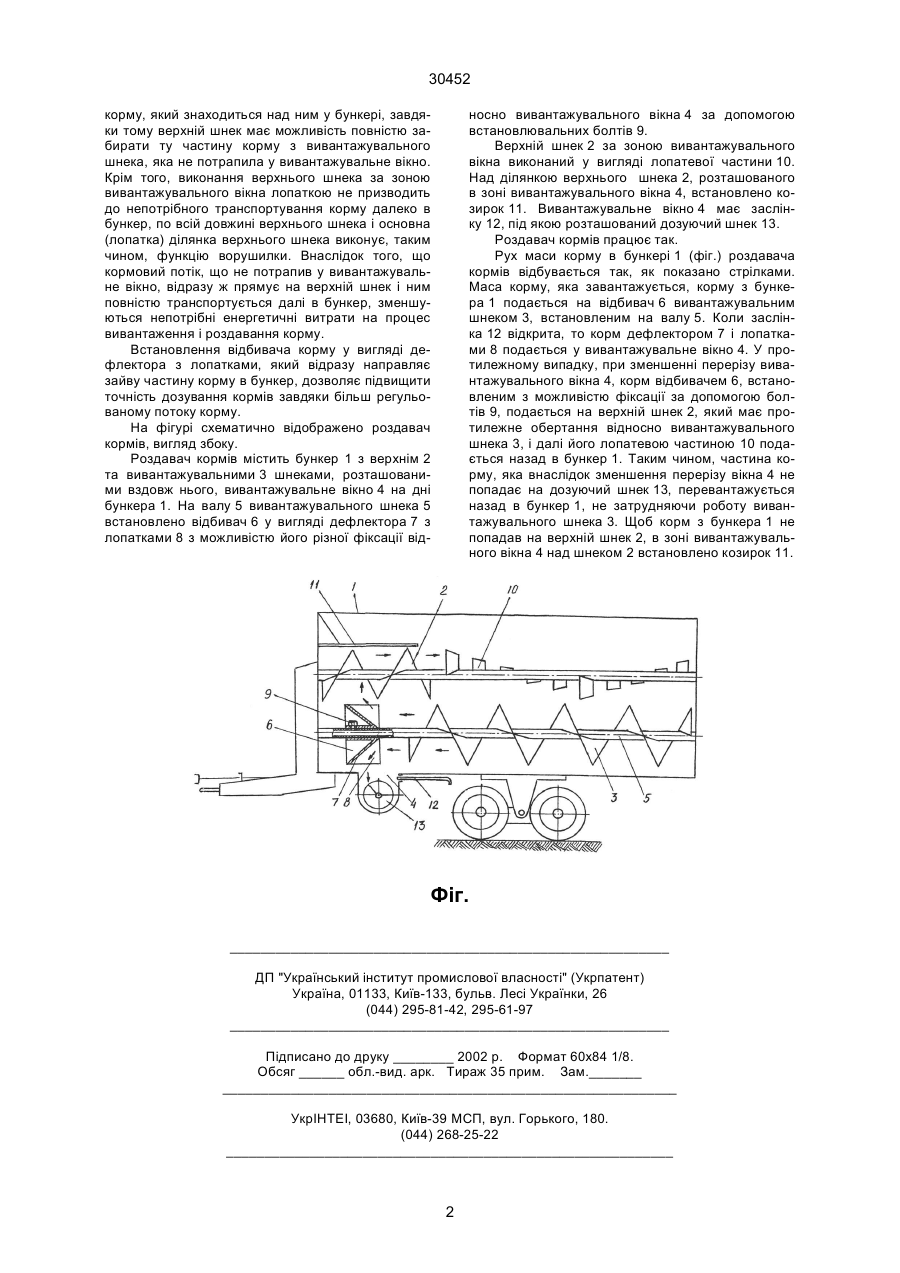

Роздавач кормів, що містить бункер з розташованими вздовж нього вивантажувальним і верх 30452 корму, який знаходиться над ним у бункері, завдяки тому верхній шнек має можливість повністю забирати ту частину корму з вивантажувального шнека, яка не потрапила у вивантажувальне вікно. Крім того, виконання верхнього шнека за зоною вивантажувального вікна лопаткою не призводить до непотрібного транспортування корму далеко в бункер, по всій довжині верхнього шнека і основна (лопатка) ділянка верхнього шнека виконує, таким чином, функцію ворушилки. Внаслідок того, що кормовий потік, що не потрапив у вивантажувальне вікно, відразу ж прямує на верхній шнек і ним повністю транспортується далі в бункер, зменшуються непотрібні енергетичні витрати на процес вивантаження і роздавання корму. Встановлення відбивача корму у вигляді дефлектора з лопатками, який відразу направляє зайву частину корму в бункер, дозволяє підвищити точність дозування кормів завдяки більш регульованому потоку корму. На фігурі схематично відображено роздавач кормів, вигляд збоку. Роздавач кормів містить бункер 1 з верхнім 2 та вивантажувальними 3 шнеками, розташованими вздовж нього, вивантажувальне вікно 4 на дні бункера 1. На валу 5 вивантажувального шнека 5 встановлено відбивач 6 у вигляді дефлектора 7 з лопатками 8 з можливістю його різної фіксації від носно вивантажувального вікна 4 за допомогою встановлювальних болтів 9. Верхній шнек 2 за зоною вивантажувального вікна виконаний у вигляді лопатевої частини 10. Над ділянкою верхнього шнека 2, розташованого в зоні вивантажувального вікна 4, встановлено козирок 11. Вивантажувальне вікно 4 має заслінку 12, під якою розташований дозуючий шнек 13. Роздавач кормів працює так. Рух маси корму в бункері 1 (фіг.) роздавача кормів відбувається так, як показано стрілками. Маса корму, яка завантажується, корму з бункера 1 подається на відбивач 6 вивантажувальним шнеком 3, встановленим на валу 5. Коли заслінка 12 відкрита, то корм дефлектором 7 і лопатками 8 подається у вивантажувальне вікно 4. У протилежному випадку, при зменшенні перерізу вивантажувального вікна 4, корм відбивачем 6, встановленим з можливістю фіксації за допомогою болтів 9, подається на верхній шнек 2, який має протилежне обертання відносно вивантажувального шнека 3, і далі його лопатевою частиною 10 подається назад в бункер 1. Таким чином, частина корму, яка внаслідок зменшення перерізу вікна 4 не попадає на дозуючий шнек 13, перевантажується назад в бункер 1, не затрудняючи роботу вивантажувального шнека 3. Щоб корм з бункера 1 не попадав на верхній шнек 2, в зоні вивантажувального вікна 4 над шнеком 2 встановлено козирок 11. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
