Сонячний тепловий колектор
Формула / Реферат
Сонячний тепловий колектор, який містить світлопрозорий циліндричний контейнер, трубу теплоносія, трубопровід з насосом для з'єднання труби теплоносія у циркуляційний контур, трубопровід, який гідравлічно з'єднує замкнуту порожнину контейнера з циркуляційним контуром і підживлювальний трубопровід з насосом, який відрізняється тим, що контейнер виконаний з двох циліндричних, світлопрозорих, коаксіально розміщених елементів - зовнішнього і внутрішнього, з'єднаних у замкнуту порожнину, заповнену водою, у порожнині внутрішнього елемента контейнера розміщена труба теплоносія, гідравлічно з'єднана з замкнутою порожниною контейнера і підживлювальним трубопроводом для періодичного перезаповнення порожнини контейнера водою.
Текст

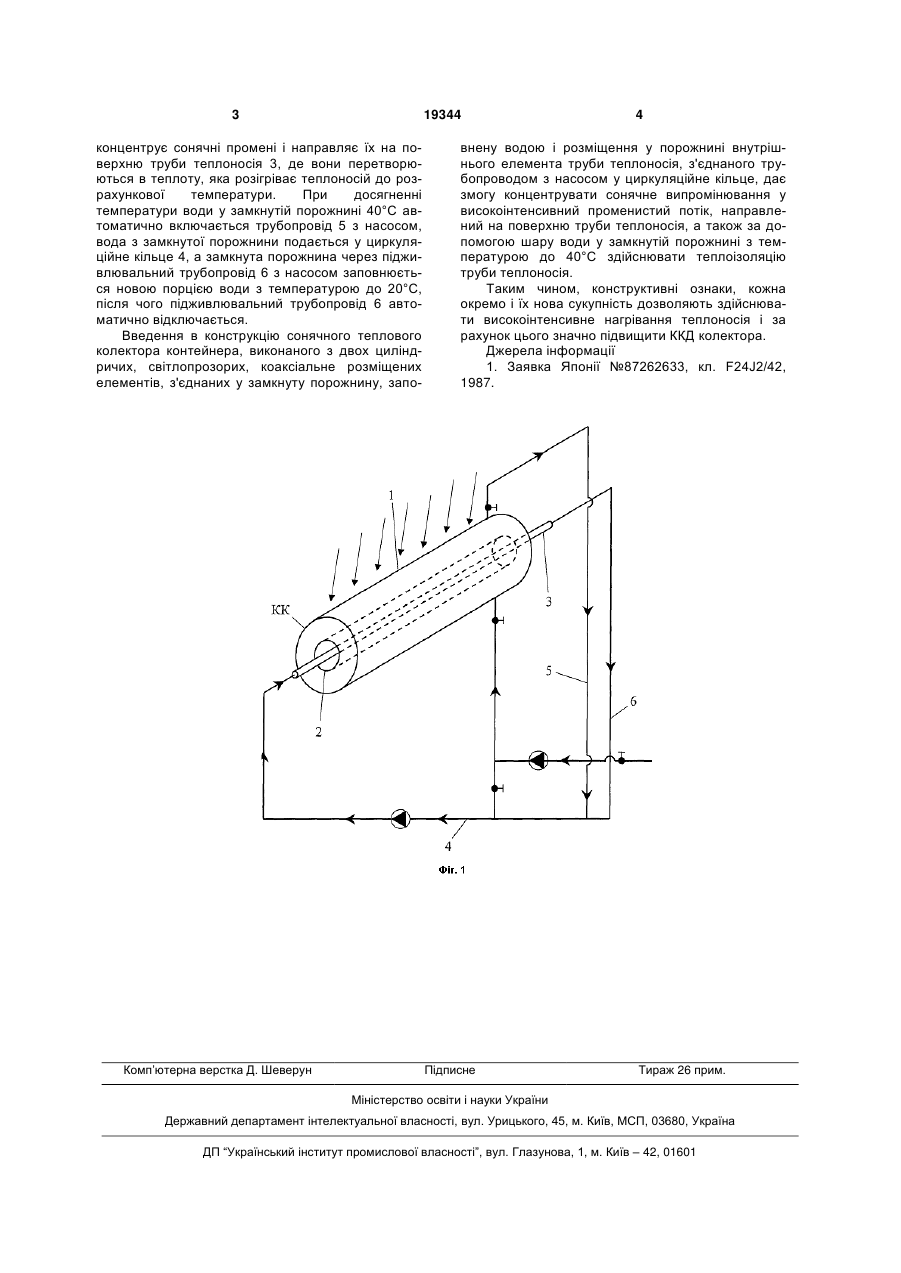

Сонячний тепловий колектор, який містить світлопрозорий циліндричний контейнер, трубу теплоносія, трубопровід з насосом для з'єднання труби теплоносія у циркуляційний контур, трубопровід, який гідравлічно з'єднує замкнуту порожни 3 19344 концентрує сонячні промені і направляє їх на поверхню труби теплоносія 3, де вони перетворюються в теплоту, яка розігріває теплоносій до розрахункової температури. При досягненні температури води у замкнутій порожнині 40°С автоматично включається трубопровід 5 з насосом, вода з замкнутої порожнини подається у циркуляційне кільце 4, а замкнута порожнина через підживлювальний трубопровід 6 з насосом заповнюється новою порцією води з температурою до 20°С, після чого підживлювальний трубопровід 6 автоматично відключається. Введення в конструкцію сонячного теплового колектора контейнера, виконаного з двох циліндричих, світлопрозорих, коаксіальне розміщених елементів, з'єднаних у замкнуту порожнину, запо Комп’ютерна верстка Д. Шеверун 4 внену водою і розміщення у порожнині внутрішнього елемента труби теплоносія, з'єднаного трубопроводом з насосом у циркуляційне кільце, дає змогу концентрувати сонячне випромінювання у високоінтенсивний променистий потік, направлений на поверхню труби теплоносія, а також за допомогою шару води у замкнутій порожнині з температурою до 40°С здійснювати теплоізоляцію труби теплоносія. Таким чином, конструктивні ознаки, кожна окремо і їх нова сукупність дозволяють здійснювати високоінтенсивне нагрівання теплоносія і за рахунок цього значно підвищити ККД колектора. Джерела інформації 1. Заявка Японії №87262633, кл. F24J2/42, 1987. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar heat collector
Автори англійськоюVolodarskyi Oleksandr Viktorovych, Khudenko Anatoliin Andriiovych
Назва патенту російськоюСолнечный тепловой коллектор
Автори російськоюВолодарский Александр Викторович, Худенко Анатолий Андреевич
МПК / Мітки
МПК: F24J 2/06
Мітки: тепловий, сонячний, колектор
