Рециркуляційний повітронагрівач

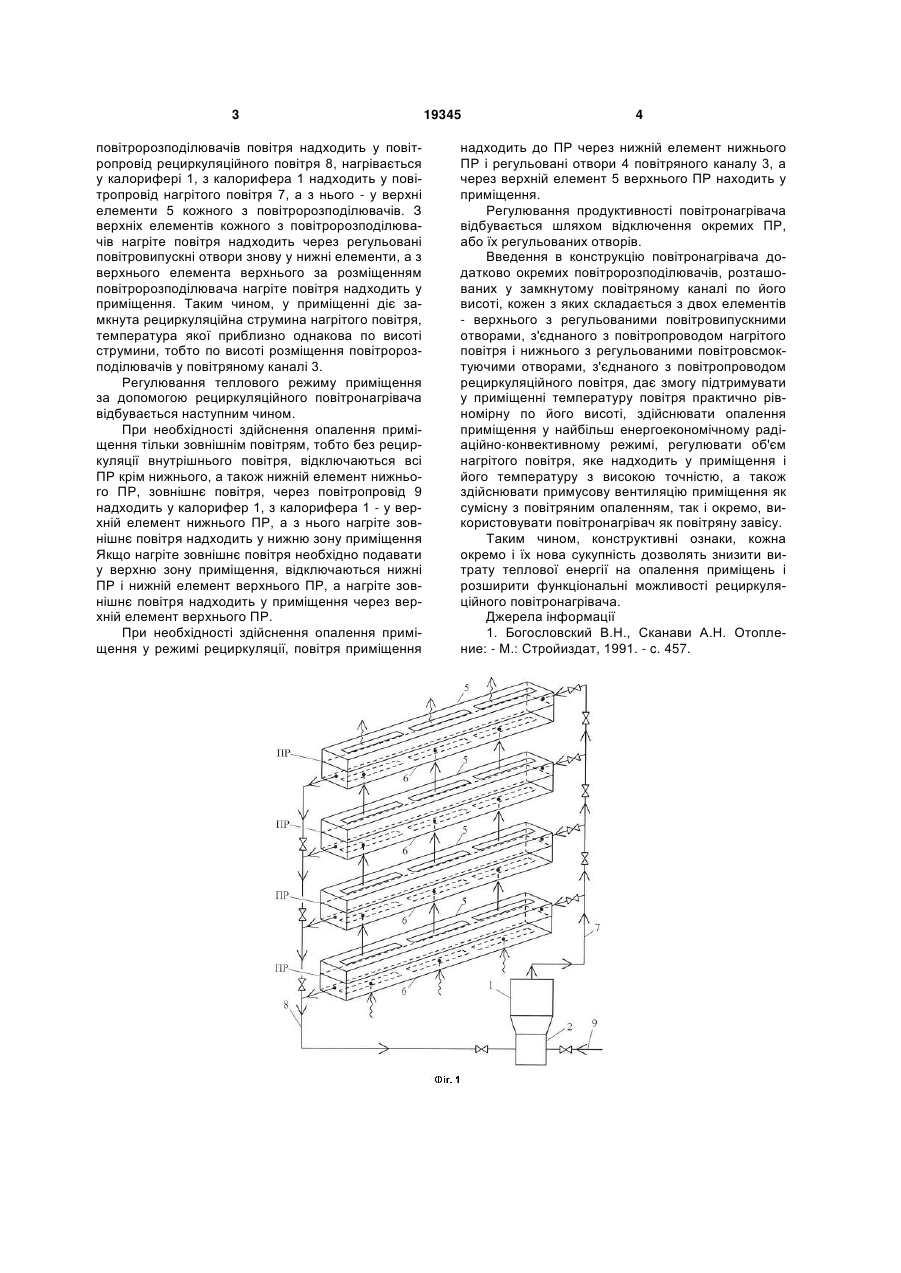

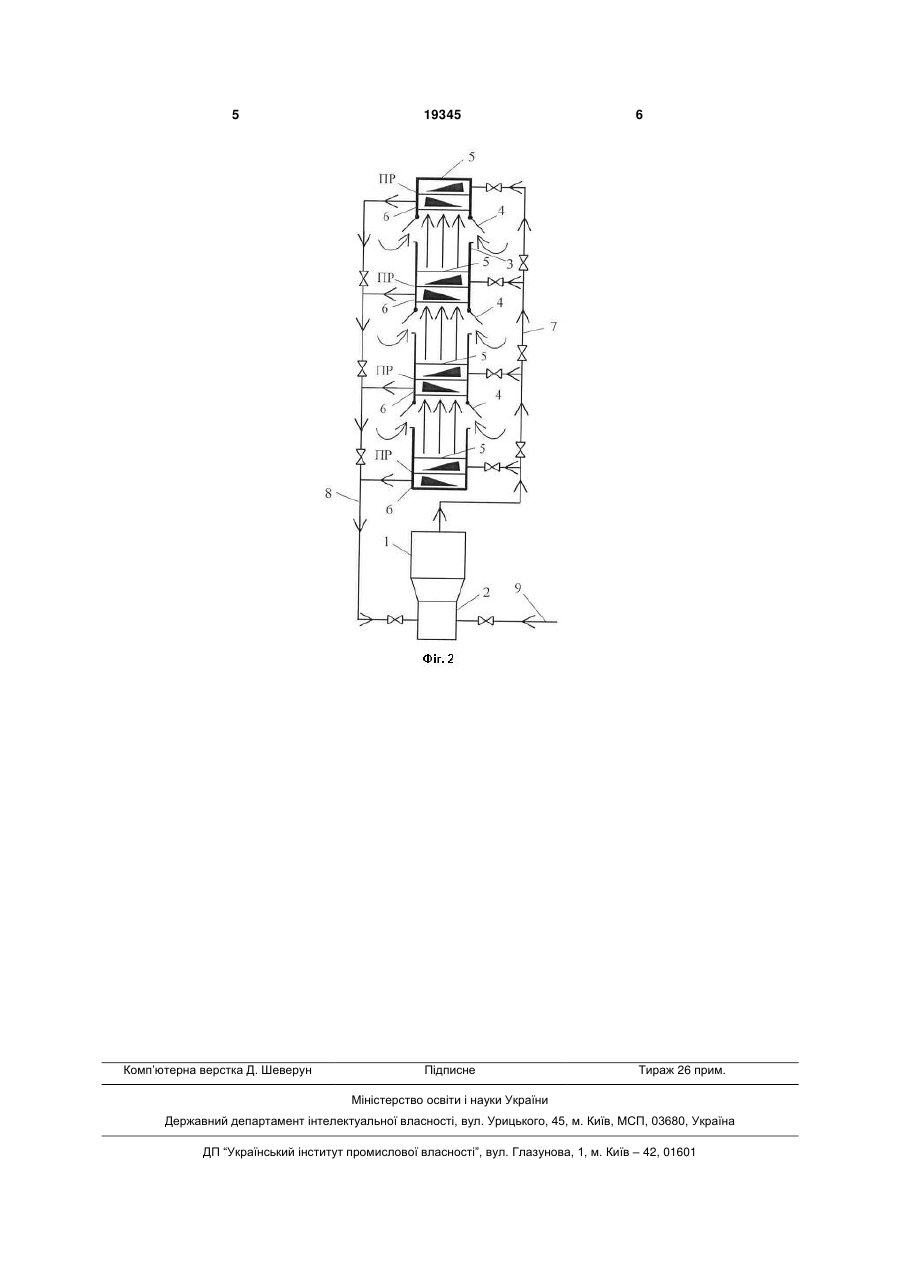

Рециркуляційний повітронагрівач, який містить калорифер, вентилятор, замкнутий повітряний канал з регульованими отворами для підсмоктування повітря приміщення, повітророзподілювачі, розміщені у замкнутому повітряному каналі по його висоті, повітропровід 3 повітророзподілювачів повітря надходить у повітропровід рециркуляційного повітря 8, нагрівається у калорифері 1, з калорифера 1 надходить у повітропровід нагрітого повітря 7, а з нього - у верхні елементи 5 кожного з повітророзподілювачів. З верхніх елементів кожного з повітророзподілювачів нагріте повітря надходить через регульовані повітровипускні отвори знову у нижні елементи, а з верхнього елемента верхнього за розміщенням повітророзподілювача нагріте повітря надходить у приміщення. Таким чином, у приміщенні діє замкнута рециркуляційна струмина нагрітого повітря, температура якої приблизно однакова по висоті струмини, тобто по висоті розміщення повітророзподілювачів у повітряному каналі 3. Регулювання теплового режиму приміщення за допомогою рециркуляційного повітронагрівача відбувається наступним чином. При необхідності здійснення опалення приміщення тільки зовнішнім повітрям, тобто без рециркуляції внутрішнього повітря, відключаються всі ПР крім нижнього, а також нижній елемент нижнього ПР, зовнішнє повітря, через повітропровід 9 надходить у калорифер 1, з калорифера 1 - у верхній елемент нижнього ПР, а з нього нагріте зовнішнє повітря надходить у нижню зону приміщення Якщо нагріте зовнішнє повітря необхідно подавати у верхню зону приміщення, відключаються нижні ПР і нижній елемент верхнього ПР, а нагріте зовнішнє повітря надходить у приміщення через верхній елемент верхнього ПР. При необхідності здійснення опалення приміщення у режимі рециркуляції, повітря приміщення 19345 4 надходить до ПР через нижній елемент нижнього ПР і регульовані отвори 4 повітряного каналу 3, а через верхній елемент 5 верхнього ПР находить у приміщення. Регулювання продуктивності повітронагрівача відбувається шляхом відключення окремих ПР, або їх регульованих отворів. Введення в конструкцію повітронагрівача додатково окремих повітророзподілювачів, розташованих у замкнутому повітряному каналі по його висоті, кожен з яких складається з двох елементів - верхнього з регульованими повітровипускними отворами, з'єднаного з повітропроводом нагрітого повітря і нижнього з регульованими повітровсмоктуючими отворами, з'єднаного з повітропроводом рециркуляційного повітря, дає змогу підтримувати у приміщенні температуру повітря практично рівномірну по його висоті, здійснювати опалення приміщення у найбільш енергоекономічному радіаційно-конвективному режимі, регулювати об'єм нагрітого повітря, яке надходить у приміщення і його температуру з високою точністю, а також здійснювати примусову вентиляцію приміщення як сумісну з повітряним опаленням, так і окремо, використовувати повітронагрівач як повітряну завісу. Таким чином, конструктивні ознаки, кожна окремо і їх нова сукупність дозволять знизити витрату теплової енергії на опалення приміщень і розширити функціональні можливості рециркуляційного повітронагрівача. Джерела інформації 1. Богословский Β.Η., Сканави Α.Η. Отопление: - Μ.: Стройиздат, 1991. - c. 457. 5 Комп’ютерна верстка Д. Шеверун 19345 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
