Втулково-роликовий привідний ланцюг
Формула / Реферат
(21) u 2006 06613
(57)
Втулково-роликовий привідний ланцюг, який складається з ланок, кожна з яких містить зовнішні пластини, які закріплені на валику, внутрішні пластини, які закріплені на втулці, і ролик, який встановлений між внутрішніми пластинами на втулці з можливістю обертання, який відрізняється тим, що ролик виконаний у вигляді гвинтової циліндричної пружини з пружинної дротини квадратного перерізу, витки якої стикаються один з одним.
Начальник відділу
Л.О. Авдошко
Виконавець
Л.М. Півень
Текст

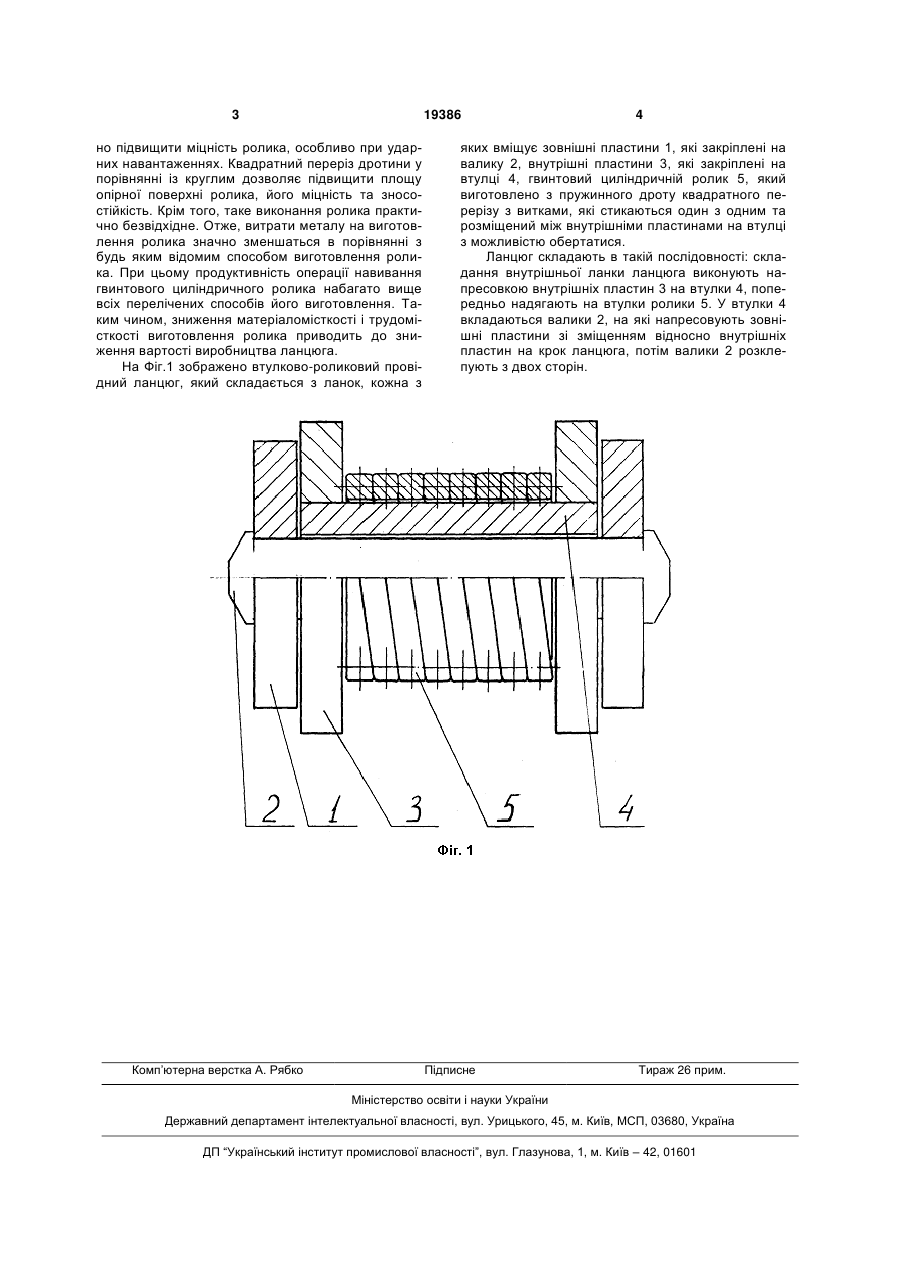

Втулково-роликовий привідний ланцюг, який складається з ланок, кожна з яких містить зовнішні 3 19386 но підвищити міцність ролика, особливо при ударних навантаженнях. Квадратний переріз дротини у порівнянні із круглим дозволяє підвищити площу опірної поверхні ролика, його міцність та зносостійкість. Крім того, таке виконання ролика практично безвідхідне. Отже, витрати металу на виготовлення ролика значно зменшаться в порівнянні з будь яким відомим способом виготовлення ролика. При цьому продуктивність операції навивання гвинтового циліндричного ролика набагато вище всіх перелічених способів його виготовлення. Таким чином, зниження матеріаломісткості і трудомісткості виготовлення ролика приводить до зниження вартості виробництва ланцюга. На Фіг.1 зображено втулково-роликовий провідний ланцюг, який складається з ланок, кожна з Комп’ютерна верстка А. Рябко 4 яких вміщує зовнішні пластини 1, які закріплені на валику 2, внутрішні пластини 3, які закріплені на втулці 4, гвинтовий циліндричній ролик 5, який виготовлено з пружинного дроту квадратного перерізу з витками, які стикаються один з одним та розміщений між внутрішніми пластинами на втулці з можливістю обертатися. Ланцюг складають в такій послідовності: складання внутрішньої ланки ланцюга виконують напресовкою внутрішніх пластин 3 на втулки 4, попередньо надягають на втулки ролики 5. У втулки 4 вкладаються валики 2, на які напресовують зовнішні пластини зі зміщенням відносно внутрішніх пластин на крок ланцюга, потім валики 2 розклепують з двох сторін. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
