Дискова муфта
Номер патенту: 19427
Опубліковано: 15.12.2006
Автори: Лісовий Сергій Констянтинович, Радик Дмитро Леонидович, Лясота Оксана Михайлівна, Васильків Василь Васильович
Формула / Реферат
Дискова муфта, яка містить дві півмуфти у вигляді дисків, щонайменше одна з яких встановлена з можливістю осьового переміщення, при цьому півмуфти підпружинені з можливістю фрикційної взаємодії торцями за допомогою щонайменше одного пружного елемента, що розміщений на периферії півмуфт і виконаний у вигляді скоби, що встановлена з контактом вільними кінцями з протилежними до згаданих торців півмуфт, причому на вільних кінцях скоби виконані шипи, а на спряжених з цими кінцями торцях півмуфт - виїмки, в яких розміщені згадані шипи, яка відрізняється тим, що на периферії півмуфт виконана додаткова кільцева канавка, в якій розміщені виїмки.
Текст

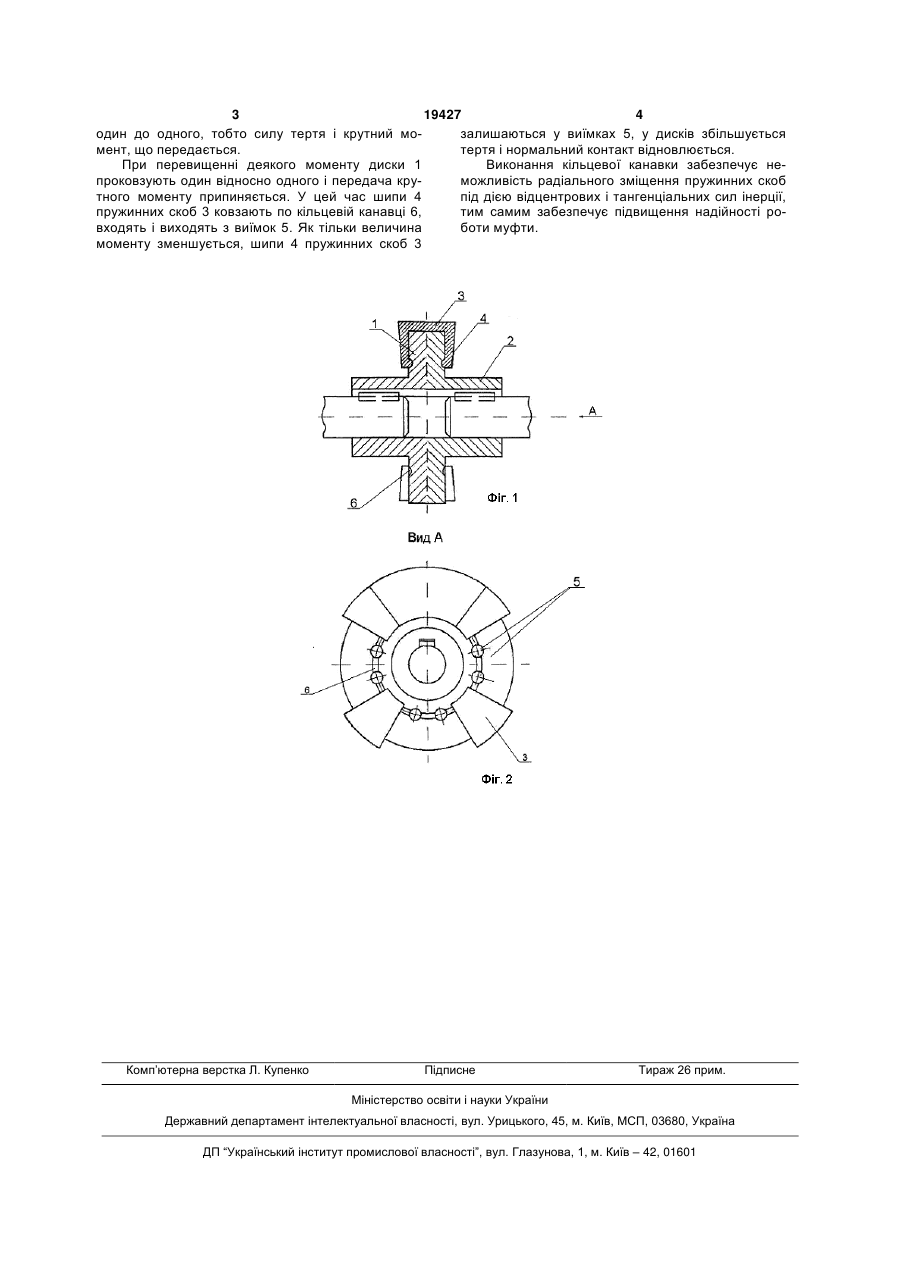

Дискова муфта, яка містить дві півмуфти у вигляді дисків, щонайменше одна з яких встановлена з можливістю осьового переміщення, при 3 19427 4 один до одного, тобто силу тертя і крутний мозалишаються у виїмках 5, у дисків збільшується мент, що передається. тертя і нормальний контакт відновлюється. При перевищенні деякого моменту диски 1 Виконання кільцевої канавки забезпечує непроковзують один відносно одного і передача круможливість радіального зміщення пружинних скоб тного моменту припиняється. У цей час шипи 4 під дією відцентрових і тангенціальних сил інерції, пружинних скоб 3 ковзають по кільцевій канавці 6, тим самим забезпечує підвищення надійності ровходять і виходять з виїмок 5. Як тільки величина боти муфти. моменту зменшується, шипи 4 пружинних скоб 3 Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk clutch
Автори англійськоюVasylkiv Vasyl Vasyliovych, Liasota Oksana Mykhailivna, Radyk Dmytro Leonidovych
Назва патенту російськоюДисковая муфта
Автори російськоюВасилькив Василий Васильевич, Лясота Оксана Михайловна, Радик Дмитрий Леонидович
МПК / Мітки
МПК: F16D 7/02
