Комбінований пожежний ствол

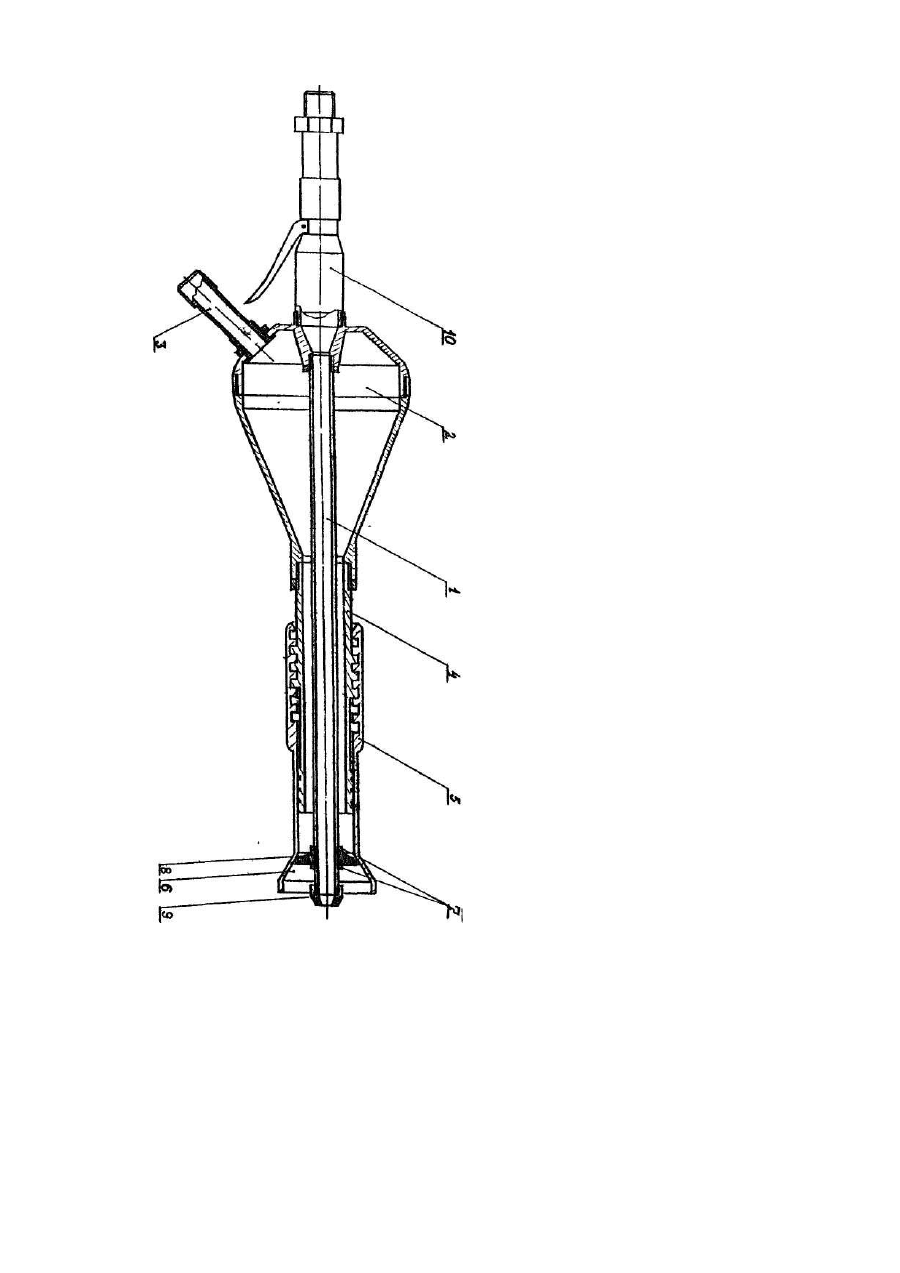

Изобретение относится к противопожарной технике и может быть использовано в качестве устройства для комбинированной подачи огнетушащего порошка и жидкости. Известно устройство для подачи огнетушащих веществ, имеющее два расположенных друг над другом ствола, соединенные шарнирно [Авт.св. СССР №1678393, кл. А 62 С 31/00, 1991]. Недостатком этого устройства является то, что струи огнетушащих агентов выходят раздельно по разным осям прицеливания, что ухудшает точность подачи. Кроме того, существует необходимость постоянного контроля за каждым стволом, что обуславливает дополнительные трудности для оператора. Наиболее близким по технической сущности является комбинированный пожарный ствол, включающий соединенные друг с другом порошковый и, снабженный запорным механизмом с регулировочным насадком, жидкостный ствол [Патент США №4214630, кл. А 62 С 35/00, 1980]. Данное устройство позволяет осуществлять раздельную и комбинированную подачу жидкостной и порошковой огнетушащих струй на значительное расстояние, однако в случае воздействия сильных воздушных или конвективных потоков на струи огнетушащих агентов возможны отклонения порошковой струи от жидкостной, что существенно снижает эффективность тушения. Основной задачей предполагаемого изобретения является повышение эффективности тушения. Поставленная задача решается благодаря тому, что в комбинированном пожарном стволе, включающем соединенные друг с другом порошковый и снабженный запорным механизмом с регулировочным насадком жидкостный ствол, последний закреплен коаксиально на порошковом стволе, а запорный механизм выполнен в виде жестко закрепленного на порошковом стволе клапана, размещенного в седле регулировочного насадка, смонтированного с возможностью продольного осевого перемещения. Размещение жидкостного ствола коаксиально на порошковом стволе позволяет повысить компактность и дальность подачи огнетушащего состава, предотвратить "унос" порошковой струи конвективными потоками, присущий пожарам на открытой местности и в помещениях с высоко расположенными потолками, что повышает эффективность тушения. Предлагаемый вариант исполнения запорного механизма в виде жестко закрепленного на порошковом стволе клапана, размещенного в седле регулировочного насадка, смонтированного с возможностью продольного осевого перемещения, является, по мнению заявителя, наиболее простым и надежным в решении основной задачи предполагаемого изобретения. В результате патентно-информационного поиска не обнаружен аналог, характеризующийся признаками, идентичными всем существенным признакам изобретения, а из известного уровня техники не выявлено предписываемых этим изобретением преобразований, характеризуемых отличительными существенными признаками на достижение технического результата. Это позволяет сделать вывод о соответствии заявляемого технического решения критериям "новизна" и "изобретательский уровень". Техническая сущность и принцип действия предложенного устройства поясняется чертежом. На чертеже представлен комбинированный пожарный ствол, в разрезе. Устройство состоит из порошкового ствола 1 и коаксиально закрепленного на нем жидкостного ствола, включающего камеру выравнивания давления 2, выполненную в виде двух полых усеченных конусов, с соединительным патрубком 3 для подключения к сети с жидкостными огнетушащими составами, направляющую трубку 4 с наружной резьбой и уплотнительными кольцами, ввинченную в вершину конуса камеры 2 и навинченный на трубку 4 регулировочный насадок 5 с седлом 6. На порошковом стволе 1, в седле 6, с помощью контргаек 7 жестко закреплен запорный клапан 8. На выходе порошкового ствола 1 смонтирован насадок 9 с конусным отверстием, а на входе - пусковой механизм 10, подсоединенный к сети подачи порошкового агента. Устройство работает следующим образом. Оба ствола устройства для подачи огнетушащих веществ могут работать независимо друг от друга. При нажатии на рычаг пускового механизма 10 огнетушащий порошок поступает в ствол 1 и через насадок 9 выбрасывается наружу в виде компактной струи. Для подачи жидкостных составов регулировочный насадок 5 проворачивают вокруг своей оси, при этом он, двигаясь по наружной резьбе направляющей трубки 4, совершает продольное осевое перемещение, а седло 6 насадка 5 отходит от запорного клапана 8, образуя кольцевой зазор. Жидкостный огнетушащий агент поступает в камеру 2 через соединительный патрубок 3, дробится о стенки камеры и равномерным потоком через направляющую трубку 4 и кольцевой зазор между клапаном 8 и седлом 6 попадает в раструб, где сформировавшись в струю выходит наружу. При одновременной подаче двух огнетушащих агентов струя порошка выходит из ствола окольцованная жидкостной струей. Таким образом, использование предлагаемой конструкции позволяет в отличие от известных решений увеличить компактность и дальность подачи, а также степень однородности огнетушащего состава в общей струе. Порошковая струя подается в окружении жидкостной струи, что уменьшает распыление порошка внешними воздушными потоками и в конечном итоге влечет за собой экономию порошка. Кроме того отсутствие изгибов и изломов на пути прохождения порошка в стволе уменьшает вероятность засорения его каналов. Следует отметить, что оператору при тушении нет необходимости взаимно маневрировать стволами для перемешивания струй порошка и жидкости, а запорным механизмом жидкостного ствола можно устанавливать интенсивность подачи жидкости без последующего его удержания. Дальнейшее тушение можно производить контролируя только рычаг пускового механизма порошкового ствола, что значительно облегчает действия оператора.
