Грудниця ткацького верстата

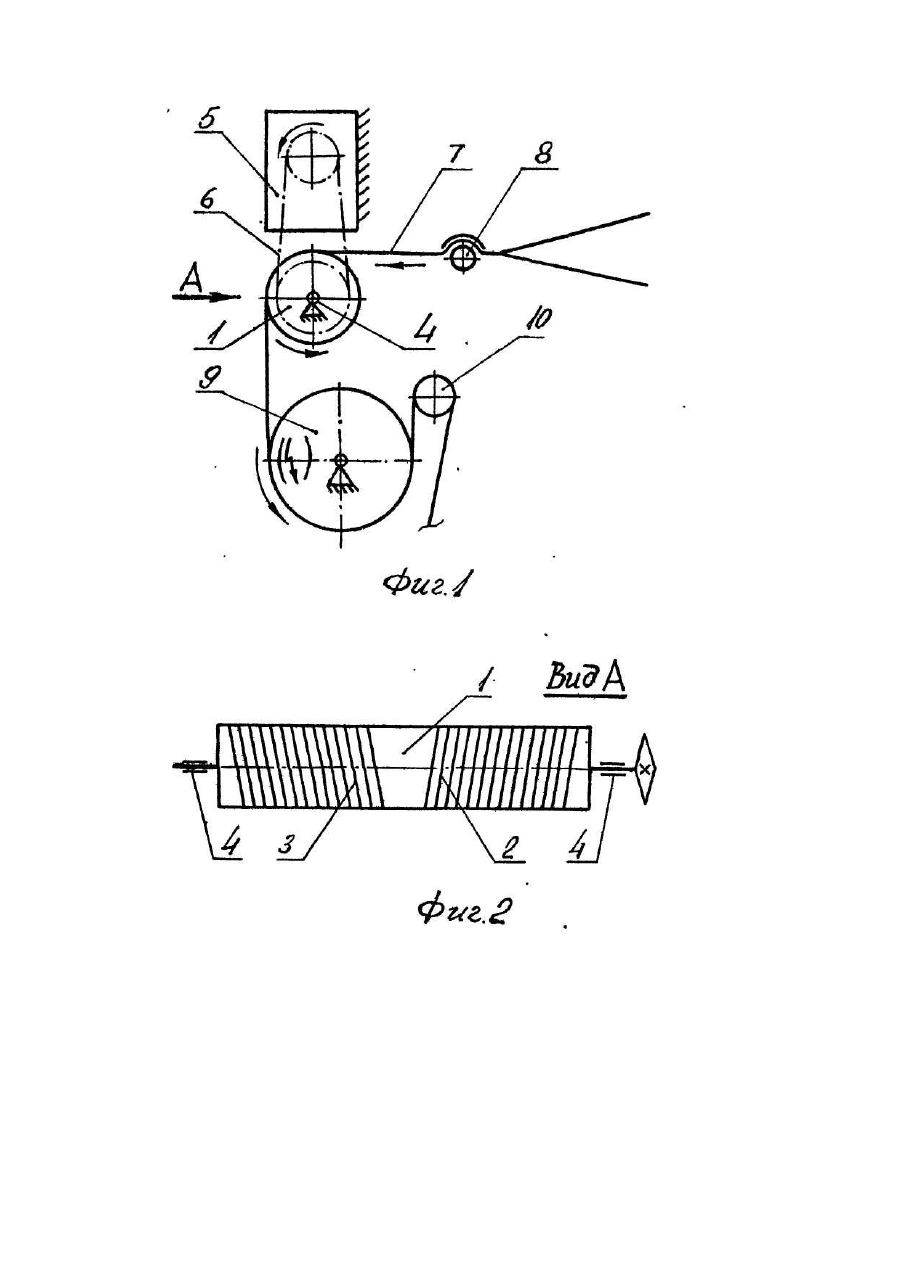

Изобретение относится к текстильному машиностроению и может быть использовано на ткацком станке. Известна грудница круглого поперечного сечения (прототип), являющаяся невращающимся роликом, с расходящимися симметрично от ее середины по длине винтовыми нарезками в виде левой и правой многозаходных резьб с подъемом винтовых линий совпадающим с направлением движения ткани, то есть по направлению выхода ткани из зоны формирования в виде левой резьбы располагается справа, а нарезка в виде правой резьбы - слева [Талавашек О., Сватый В. Бесчелночные ткацкие станки: Пер. с чеш. - М.: Легпромбытиздат, 1985. - С.87], предназначенная для направления ткани на устройство отвода и создания усилий, растягивающи х ткань поперек, с целью облегчения работы шпаруток. При существенной простоте изготовлений, эта грудница круглого поперечного сечения сохраняет недостатки, отмеченные при рассмотрении второго аналога - отсутствие возможности регулирования величины поперечного растягивания ткани и снижение растягивающего эффекта в случае возвратнопоступательного движения ткани. В основу изобретения поставлена задача усовершенствования грудницы ткацкого станка, которая благодаря введению новых конструктивных элементов обеспечивает возможность получения необходимой величины поперечного, растягивающего ткань, усилия, за счет чего достигается стабилизация положения опушки ткани и устойчивости работы кромкообразующи х механизмов. Поставленная задача решается тем, что грудница ткацкого станка, имеющая круглое поперечное сечение и нарезки на поверхности в виде правой и левой многозаходных резьб, расходящихся симметрично от середины подлине, установлена в подшипниках и снабжена регулируемым приводом вращения. Если при этом направления вращения контактирующей с тканью поверхности грудницы и движения самой ткани из зоны формирования совпадают, а направление подъема винтовых линий нарезок противоположно, то при превосходстве окружающей скорости грудницы вогнутые во впадины нарезок участки ткани стремятся сместиться в противоположные стороны от середины, растягивая ее. На фиг.1 изображена грудница ткацкого станка и схема заправки ткани; на фиг.2 - вид А на фиг.1. Грудница 1 имеет круглое поперечное сечение и содержит расходящиеся симметрично в обе стороны от середины по длине винтовые нарезки в виде левой 2 и правой 3 многозаходных резьб с направлением подъема винтовых линий против движения ткани, то есть в направлении выхода последней из зоны формирования нарезка в виде левой резьбы 2 располагается слева, а нарезка в виде правой резьбы 3 справа. При этом грудница 1 установлена в подшипниках 4, соединена с регулируемым приводом вращения 5 посредством, например, цепной передачи 6, обеспечивающей ее вращение в направлении движения ткани 7 с задаваемой окружной скоростью. Ткань 7 заправлена в шпарутки 8, огибает грудницу 1 и вальян 9, угол обхвата которого определяется положением ролика 10. Вращение вальяна 9 может быть равномерным или прерывистым, вызывающим возвратнопоступательное движение ткани 7. Если окружная скорость поверхности грудницы 1 равна скорости движения ткани 7, то растягивающих поперечных усилий в последней не появляется, а если она больше, то поперечные растягивающие усилия возникают вследствие смещения в противоположные стороны от середины вогнутых во впадины резьб участков ткани. Эти усилия зависят от угла подъема винтовых линий нарезок 2,3 и регулируются с помощью привода 5 уровнем превосходства окружной скорости поверхности грудницы 1 над скоростью отвода ткани 7 из зоны формирования. При использовании товарного регулятора с храповым или дифференциальным приводом вальяна 9. обеспечивающих последнему прерывистое вращение и соответственно возвратно-поступательное движение ткани 7, растягивающий аффект усиливается за счет возрастания скорости ее скольжения поверхности грудницы 1 при обратных перемещениях. Предлагаемая грудница ткацкого станка позволяет регулировать степень поперечного растягивания ткани в зоне опушка-вальян независимо от характера ее движения, натяжения и свойств нитей, что, в свою очередь, обеспечивает стабилизацию положения опушки ткани, устойчивую работу кромкообразующи х механизмов на бесчелночных ткацких станках и снижает напряженность самого процесса тканеформирования. Применение этой грудницы облегчает процесс выработки таких уплотненных тканей как палаточные, бельтинговые и брезенты на челночных станках и обеспечивает перевод их производства на высокопроизводительные бесчелночные ткацкие станки.
