Пристрій для направлення стрічки із закріпленими на ній захоплювачами уткової нитки до безчовникового ткацького станка

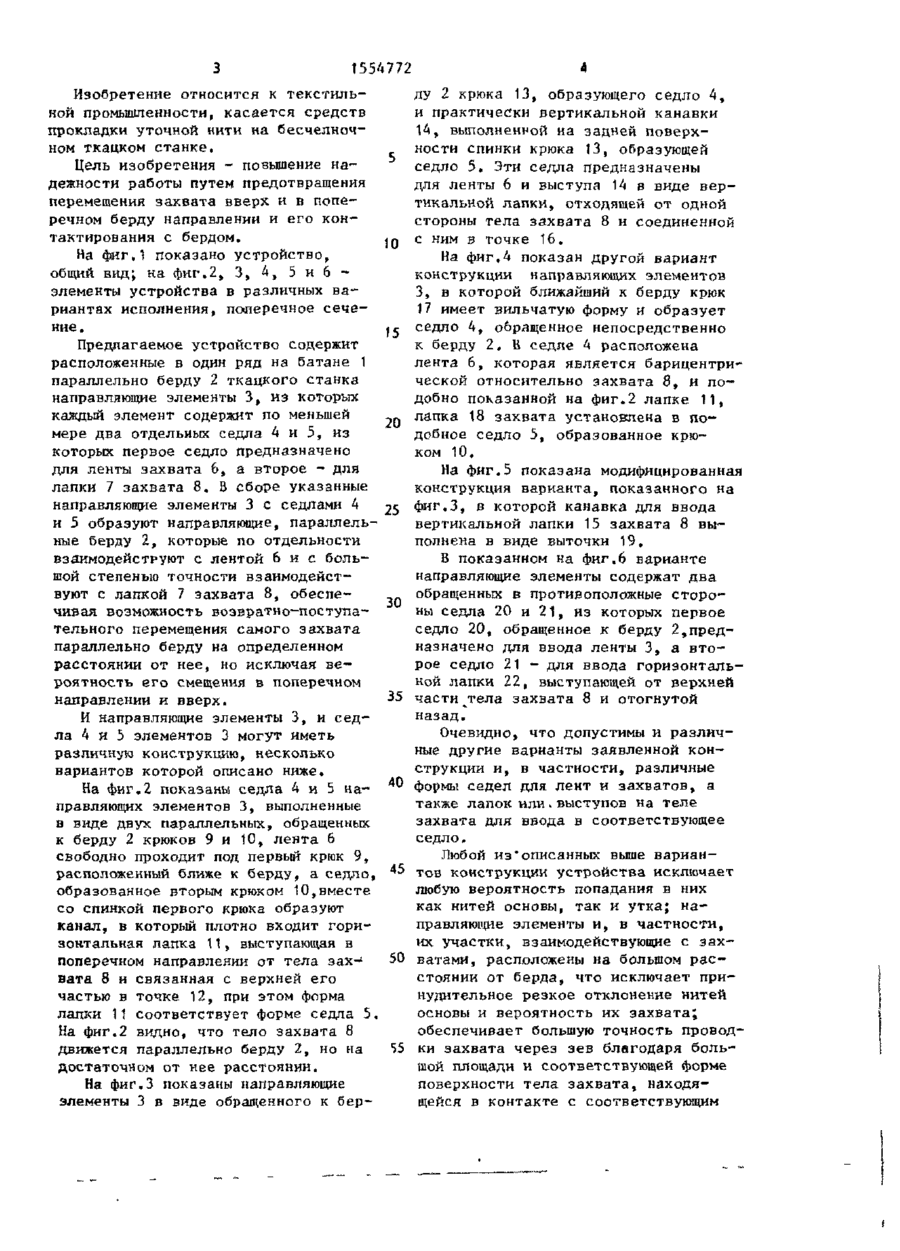

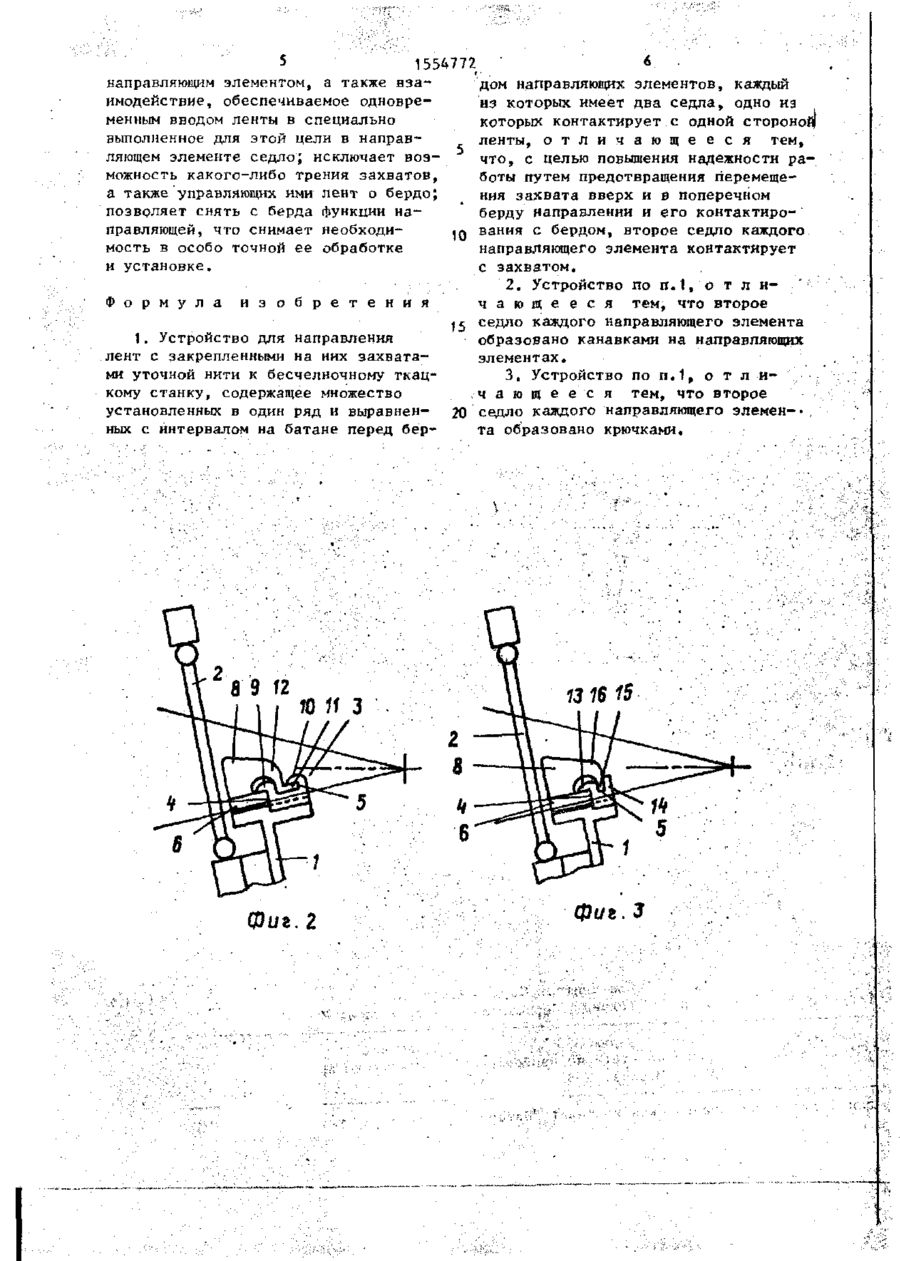

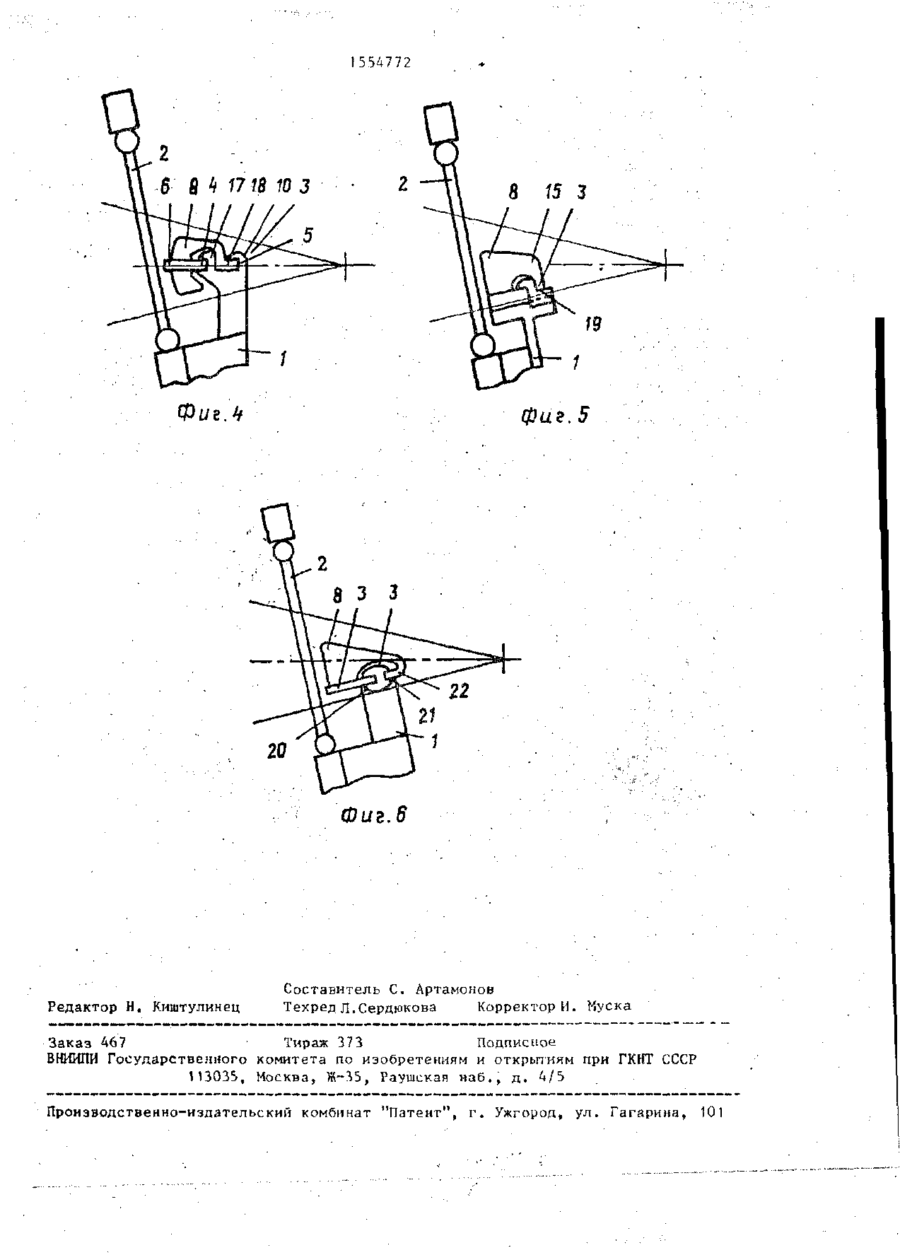

Изобретенье относится к текстильной промышленности, касается средств прокладывания уточной нити на бесчелночном ткацком станке и позволяет повысить надежность работы. Устройство содержит набор направляющих элементов 3 S расположенных в один ряд на батане 1, из которых каждый элемент 3 имеет по два отдельных седла 4,5, один из которых предназначен для ленты 6, а другой для захвата 8, причем седло 5 для захвата 8 либо само по себе, либо вместе с седлом 4 для ленты 6 должно исключить возможность какого-либо поперечного или направленного вперх смещения захвата 8, Лента 6 и захват 8 не контактируют с бердом 2, 2 з.п.ф-лы, 6 ил„ (Л С ел СП 4 фиг 1 1554772 Изобретение относится к текстильной промышленности, касается средств прокладки уточной нити на бесчелночном ткацком станке. Цель изобретения - повышение надежности работы путем предотвращения перемещения захвата вверх и в поперечном берду направлении и его контактирования с бердом. На фиг.1 показано устройство, общий вид; на фиг.2, 3, 4, 5 и 6 элементы устройства в различных вариантах исполнения, поперечное сечение. Предлагаемое устройство содержит расположенные в один ряд на батане 1 параллельно берду 2 ткацкого станка направляющие элементы 3, из которых каждый элемент содержит по меньшей мере два отдельных седла 4 и 5, из которых первое седло предназначено для ленты захвата 6, а второе - для лапки 7 захвата 8, В сборе указанные направляющие элементы 3 с седлами 4 и 5 образуют направляющие, параллельные берду 2, которые по отдельности взаимодейструют с лентой б и с большой степенью точности взаимодействуют с лапкой 7 захвата 8, обеспечивая возможность возвратно-поступательного перемещения самого захвата параллельно берду на определенном расстоянии от нее, но исключая вероятность его смещения в поперечном направлении и вверх. 10 ду 2 крюка 13, образующего седло 4, и практически вертикальной канавки 14, выполненной на задней поверхности спинки крюка 13, образующей седло 5. Эти седла предназначены для ленты 6 и выступа 14 в виде вертикальной лапки, отходящей от одной стороны тела захвата 8 и соединенной с ним в точке 16. На фиг.4 показан другой вариант конструкции направляющих элементов З, в которой ближайший к берду крюк 17 имеет вильчатую форму и образует седло 4, обращенное непосредственно 15 к берду 2, В седле 4 расположена лента 6, которая является барицентрической относительно захвата 8, и подобно показанной на фиг.2 лапке 11, лапка 18 захвата установлена в по20 добное седло 5, образованное крюком 10. 25 30 35 И направляющие элементы 3, и седла 4 и 5 элементов 3 могут иметь различную конструкцию, несколько вариантов которой описано ниже. На фиг.2 показаны седла 4 и 5 на- 40 правляющих элементов 3, выполненные в виде двух параллельных, обращенных к берду 2 крюков 9 и tO, лента 6 свободно проходит под первый крюк 9, расположенный ближе к берду, а седло, 45 образованное вторым крюком 10,вместе со спинкой первого крюка образуют канал, в который плотно входит горизонтальная лапка 11, выступающая в 50 поперечном направлении от тела зах-1 вата 8 и связанная с верхней его частью в точке 12, при этом форма лапки 11 соответствует форме седла 5. На фиг.2 видно, что тело захвата 8 движется параллельно берду 2, но на достаточном от нее расстоянии. На фиг.З показаны направляющие элементы 3 в виде обращенного к бер На фиг.5 показана модифицированная конструкция варианта, показанного на фиг.З, в которой канавка для ввода вертикальной лапки 15 захвата 8 выполнена в виде выточки 19. В показанном на фиг.6 варианте направляющие элементы содержат два обращенных в противоположные стороны седла 20 и 21, из которых первое седло 20, обращенное к берду 2,предназначено для ввода ленты 3, а второе седло 21 - для ввода горизонтальной лапки 22, выступающей от верхней части тела захвата 8 и отогнутой назад. Очевидно, что допустимы и различные другие варианты заявленной конструкции и, в частности, различные формы седел для лент и захватов, а также лапок или . выступов на теле захвата для ввода в соответствующее седло. Любой из'описанных выше вариантов конструкции устройства исключает любую вероятность попадания в них как нитей основы, так и утка; направляющие элементы и, в частности, их участки, взаимодействующие с захватами, расположены на большом расстоянии от берда, что исключает принудительное резкое отклонение нитей основы и вероятность их захвата; обеспечивает большую точность проводки захвата через зев благодаря большой площади и соответствующей форме поверхности тела захвата, находящейся в контакте с соответствующим 5 1554772 направляющим элементом, а также взадом направляющих элементов, каждый имодействие , обеспечиваемое одновреиз которых имеет два седла, одно из менным вводом ленты в специально которых контактирует с одной стороной) выполненное для этой цели в направленты, о т л и ч а ю щ е е с я тем, ляющем элементе седло; исключает возчто, с целью повышения надежности раможность какого-либо трения захватов, боты путем предотвращения перемещеа также управляющих ими лент о бердо; ния захвата вверх и в поперечном позволяет снять с берда функции наберду направлении и его контактиро-' правляющей, что снимает необходи10 вания с бердом, второе седло каждого мость в особо точной ее обработке направляющего элемента контактирует и установке. с захватом. 2. Устройство по п.1, о т л иФ о р м у л а и з о б р е т е н и я ч а ю щ е е с я тем, что второе седло каждого направляющего элемента 1. Устройство для направления образовано канавками на направляющих лент с закрепленными на них захватаэлементах, ми уточной нити к бесчелночному ткац3. Устройство по п.1, о т л и кому станку, содержащее множество ч а ю щ е е с я тем, что второе установленных в один ряд и выравнен- 20 седло каждого направляющего элемен-• ных с интервалом на батане перед берта образовано крючками. Фиг. 2 фуг. 3 1554772 6 в к 1718 10 3 Фиг.к Фив. 5 20 Фиг.6 Редактор Н. Киштулинец Составитель С. Артамонов Техред Л.Сердюкова Корректор И. Муска Заказ 467 Тираж 37 3 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ПЗО35, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
