Пристрій для очищення дна відкритих водоймищ

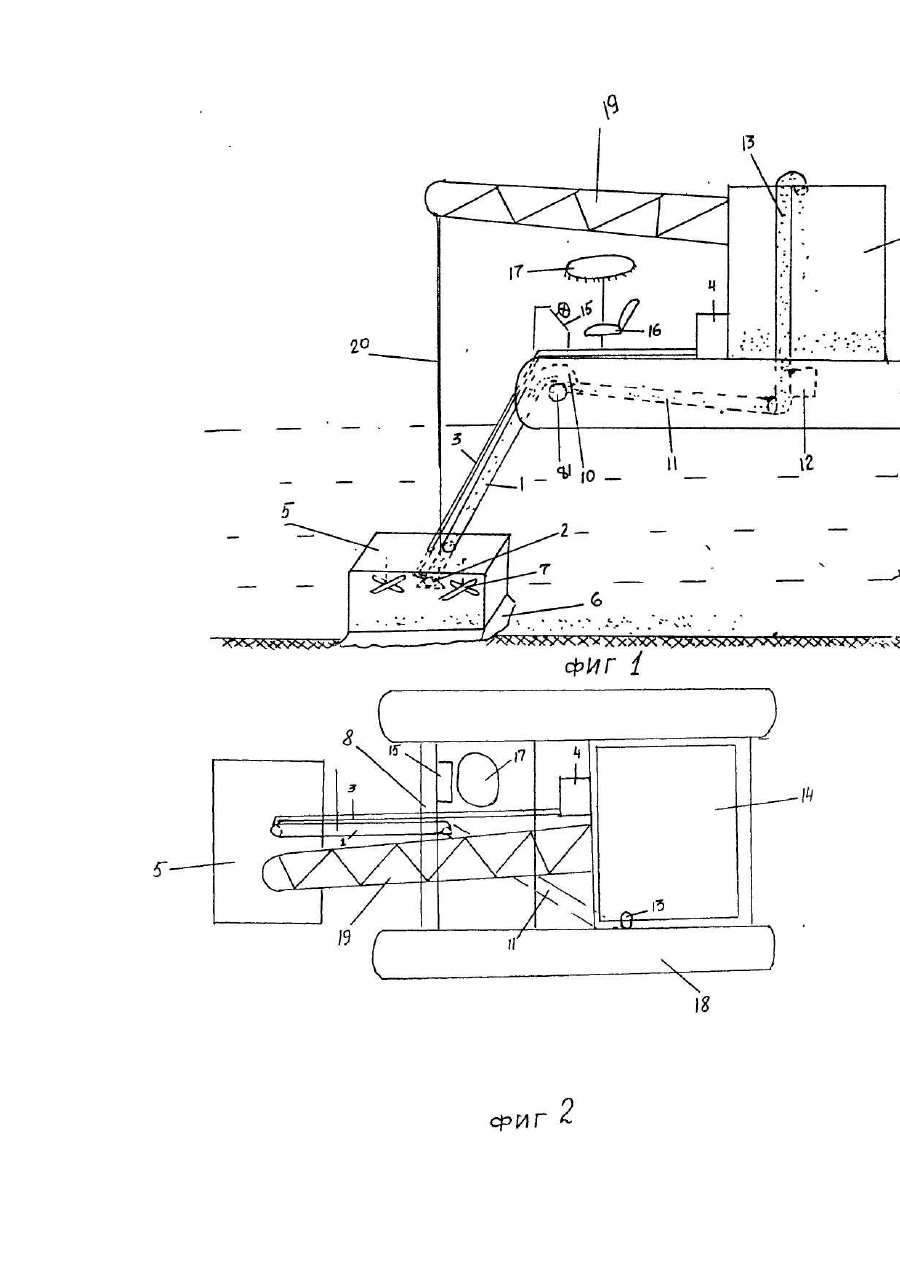

Изобретение относится к водному хозяйству, может быть использовано для очистки дна открытых водоемов от донных отложений. Известно также устройство для очистки дна открытых водоемов [1], включающее транспортное судно с консольной фермой, всасывающий трубопровод эрлифта, распылитель воздуха, компрессор, трубопроводы, плавающие емкости-сгустители (прототип). Общими признаками являются наличие транспортного судна с консольной фермой, всасывающего трубопровода эрлифта, распылителя воздуха, компрессора и сгустителя. Но данная конструкция устройства не позволяет проводить очистку дна от уплотненных отложений, а также производить очистку в прибрежной зоне на мелководье и локализовывать взмучивание донных отложений при очистке. Предлагаемое изобретение направлено на решение задачи создания устройства для очистки дна открытых водоемов от донных отложений по всей акватории, включая прибрежные зоны, мелководья и состоящее из транспортного судна с консольной фермой, всасывающего трубопровода эрлифта, распылителя воздуха, компрессора, сгустителя и трубопроводов путем дооборудования судна ковшом, открытой плоскостью прилегающего ко дну, к верхней плоскости которого прикреплены размыватели грунта, расположенные внутри ковша, а в центральной части верхней плоскости ковша прикреплен всасывающий трубопровод, всасывающий раструб которого находится внутри ковша, последний соединен посредством всасывающего трубопровода с пульпоприемником, расположенным на судне, который в свою очередь соединен пульпопроводом со сгустителем. Причинно-следственная связь между существенными признаками заявляемого изобретения и достигаемым техническим результатом заключается в том, что дооборудование транспортного судна всасывающим устройством, выполненным в виде ковша, открытой плоскостью прилегающего ко дну, внутри которого расположена нижняя часть всасывающего трубопровода и размыватель грунта позволяет достичь заданного технического результата, а именно локализовать взмучивание осадков, что позволяет избежать повторного загрязнения воды в водоеме токсическими веществами и радионуклидами, накопившимися в донных отложениях, производить очистку уплотненных донных отложений, а также универсализации устройства, позволяющего производить очистку дна открытых водоемов на разных глубинах, мелководье. Предлагаемое устройство эффективно для очистки водоемов от иловых отложений, улучшает качество воды и обеспечивает необходимые санитарно-гигиенические условия в акваториях водозаборов, на пляжах и т.п. Сущность заявляемого технического решения заключается в том, что устройство, включающее транспортное судно с консольной фермой, всасывающий трубопровод эрлифта, распылитель воздуха, компрессор, трубопроводы, сгуститель дополнительно содержит ковш, открытой плоскостью плотно прилегающий ко дну, внутри которого расположена ниже повторного загрязнения водоема токсическими веществами и радионуклидами, накопившимися в донных отложениях. Предлагаемое устройство эффективно для очистки водоемов от иловых отложений, улучшения их санитарно-гидробиологического режима, улучшает качество воды и обеспечивает необходимые санитарногигиенические условия в акваториях водозаборов, на пляжах и т.п. На фиг.1 представлено предлагаемое устройство, общий вид; на фиг.2 - то же, вид сверху. Устройство включает всасывающий трубопровод 1, распылитель воздуха 2, к которому по трубопроводу 3 подается воздух от компрессора 4, ковш 5 с эластичными накладками 6 по краям, прикрепленные к верхней крышке ковша размыватели грунта 7 в виде винтов, приводящихся в движение электромоторами, укрепленными снаружи крышки ковша, станину 8, к которой крепится всасывающий трубопровод 1 посредством шарнира, сливной патрубок 10, пульпоприемник 11, в конце которого установлен насос 12, подающий пульпу по пульпопроводу 13 в сгуститель 14, пульт управления 15, место водителя 16, тент 17, транспортное судно 18, консольную ферму 19 с тросом 20. Устройство работает следующим образом. При помощи консольной фермы 19 и троса 20 на требующий очистки участок дна опускается ковш 5, эластичные накладки 6 которого, установленные по краям ковша, плотно прилегают ко дну и изолируют очищаемый участок дна, с пульта управления 15 включаются электромоторы, приводящие в движение винтообразные размыватели грунта 7 и затем, после размыва донных отложений и образования в полости ковша пульпы, включается компрессор 4, который подает сжатый воздух по трубопроводу 3 к распылителю 2. В результате поднимающийся воздух всасывает в трубопровод 1 пульпу и через сливной патрубок 10 пульпа попадает в пульпоприемник 11, расположенный на судне под наклоном, в конце которого установленный насос 12 сразу же подает пульпу дальше по пульпопроводу 13 в емкость-сгуститель 14, где донные отложения сгущаются. Осветленная после осаждения взвесей вода опять поступает в водоем, а при полном заполнении сгустителя отложениями судно подходит к берегу и при помощи крана емкость-сгуститель снимается с судна и очищается от собранных донных отложений, которые затем в зависимости от качества или захороняются или используются как удобрения, для изготовления стройматериалов.
