Освітлювальна система для очисних забоїв

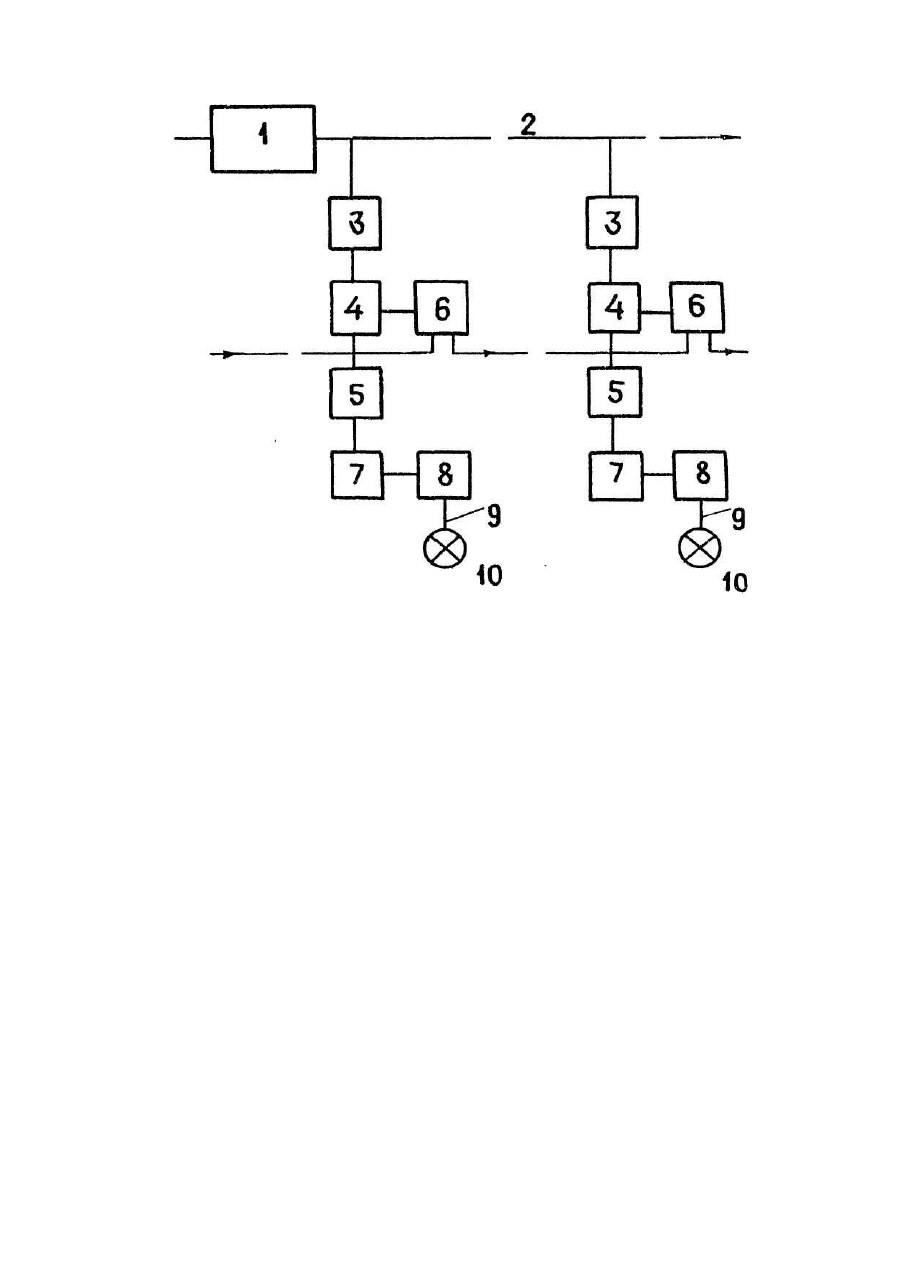

Предлагаемое техническое решение относится к горной промышленности, а более конкретно - к осветительным установкам, используемым в подземных условиях ша хт, опасных по взрыву газа и угольной пыли, а также в других производственных условиях, где возможно скопление взрывоопасных смесей. Известна, широко применяемая за рубежом, система питания осветительных установок очистных забоев, разработанная и выпускаемая фирмой [1]. Осветительная система этой фирмы включает источник питания мощностью 1,7 кВт с выходным напряжением 115/127 В переменного тока частотой 50-60Тц. располагаемый в откаточной выработке, примыкающей к очистному забою, линейный кабель, прокладываемый вдоль забоя в желобе конвейера, питающий группу преобразователей, закрепляемых на конвейере вдоль очистного забоя, от каждого из которых питается по 5 люминесцентных светильников мощностью 6 или 8 Вт. Преобразователь включает в себя выпрямитель, задающий генератор, силовой усилитель от которого отходит по 5 кабельных искробезопасных отводов с высокочастотным напряжением небольшой величины, питающих све тильники. Анализ показывает, что в данной системе выделение опасного искрения или нагрева в цепях полностью не исключается, т.к. питание магистрального кабеля, проложенного вдоль всей длины очистного забоя и преобразователей осуществляется от мощного источника, не обеспечивающего искробезопасность этой частиц цепи. Повреждение этого кабеля сопряжено с опасным искрением или дугообразованием, Только кабельные отводы от преобразователей к светильникам являются искробезопасными и их повреждение не вызывает появление опасных источников искрения или нагрева. В основу изобретения поставлена задача создать такую осветительную систему для очистных забоев, в которой новое выполнение блоков питания каждого люминесцентного светильника или группы светильников позволяет передать мощность, достаточную для одновременной работы всех светильников, расположенных вдоль очистного забоя при одновременном обеспечении искробезопасности всей осветительной системы, что повышает безопасность горных работ. Поставленная задача решается тем, что в осветительной системе для очистных забоев, содержащей силовой источник питания, линейный кабель, проложенный вдоль забоя для питания преобразователей, к которым подсоединены люминесцентные светильники или группа светильников, согласно изобретению в качестве силового источника: питания используют искробезопасный источник, а каждый преобразователь соединен со светильником или группой светильников через последовательно соединенные выпрямитель и введенные реле времени, накопитель энергии и дополнительный преобразователь, при этом второй выход реле времени соединен с первым входом введенного триггерного устройства, вы ход которого соединен со вторым входом триггерного устройства следующего светильника или группы светильников. В предлагаемой осветительной системе для коротких и длинных очистных забоев источник питания осветительной установки, расположенный в прилегающей к забою, откаточной выработке, является искробезопасным. Однако поскольку искробезопасные источники имеют ограниченную мощность, недостаточную для одновременного питания всех светильников, расположенных вдоль забоя, в данной системе использован принцип питания светильников от буферного источника, являющегося накопителем энергии, для кратковременного питания одного или нескольких светильников, причем, накопление энергии в накопителе светильника или группы светильников осуществляется последовательно от силового искробезопасного источника в течение заданного времени накопления. В качестве накопителя может быть использована аккумуляторная батарея, конденсатор, ионистор. Заряд каждого накопителя осуществляется кратковременно, при этом на накопители остальных буферных блоков от заряжаемого блока подается через специальное устройство сигнал запрета на включение их выпрямителя. После заряда первого накопителя через определенное время подается сигнал на следующий преобразователь, а заряженный накопитель отключается. Таким образом, последовательно заряжается каждый накопитель последующего светильника или группы светильников. На чертеже приведена блок-схема предлагаемой осветительной системы. Система содержит искробезопасный источник 1 импульсного тока, от которого по линейному кабелю 2, проложенному вдоль забоя, подается напряжение на вход каждого из преобразователей 3, выход которого соединен с входом реле времени 4, сигнал с которого поступает на вход выпрямителя 5 и триггерного устройства 6; выход выпрямителя соединен с входом накопителя энергии 7, от которого через преобразователь повышенной частоты 8 и по кабелю 9 питается люминесцентный светильник 10 или группа светильников в особо взрывобезопасном исполнении. Система работает следующим образом. От искробезопасного источника 1 по линейному кабелю 2 напряжение подается на преобразователь 3, понижающий линейное напряжение искробезопасного источника до уровня, необходимого для заряда накопителя энергии 7. Через реле времени 4 напряжение поступает на выпрямитель 5 и далее подается на накопитель 7. Время заряда накопителя устанавливают в зависимости от его емкости, мощности источника 1, мощности светильников 10 и их количества. С накопителя 7 напряжение поступает на преобразователь 8, преобразующий постоянное напряжение накопителя в высокочастотное напряжение, передаваемое по кабелю 9 на светильник или светильники 10. Во время заряда первого светильника или первой группы светильников триггерное устройство 6 передает запрет на работу преобразователя 3 заряда накопителя энергии следующего све тильника или группы светильников. Через определенное время, необходимое для заряда накопителя 7 первого светильника или группы светильников и заданное с помощью реле времени 4, преобразователь 3 запирается и через триггерное устройство 6 первого светильника 10 подается сигнал на срабатывание преобразователя 3 следующего светильника или группы светильников. Использование предлагаемой осветительной системы для очистных забоев позволит обеспечить высокий уровень безопасности, надежности, а, следовательно, и эффективности системы освещения очистных забоев с механизированными комплексами.
