Спосіб монтажу механізованого кріплення очисних комплексів

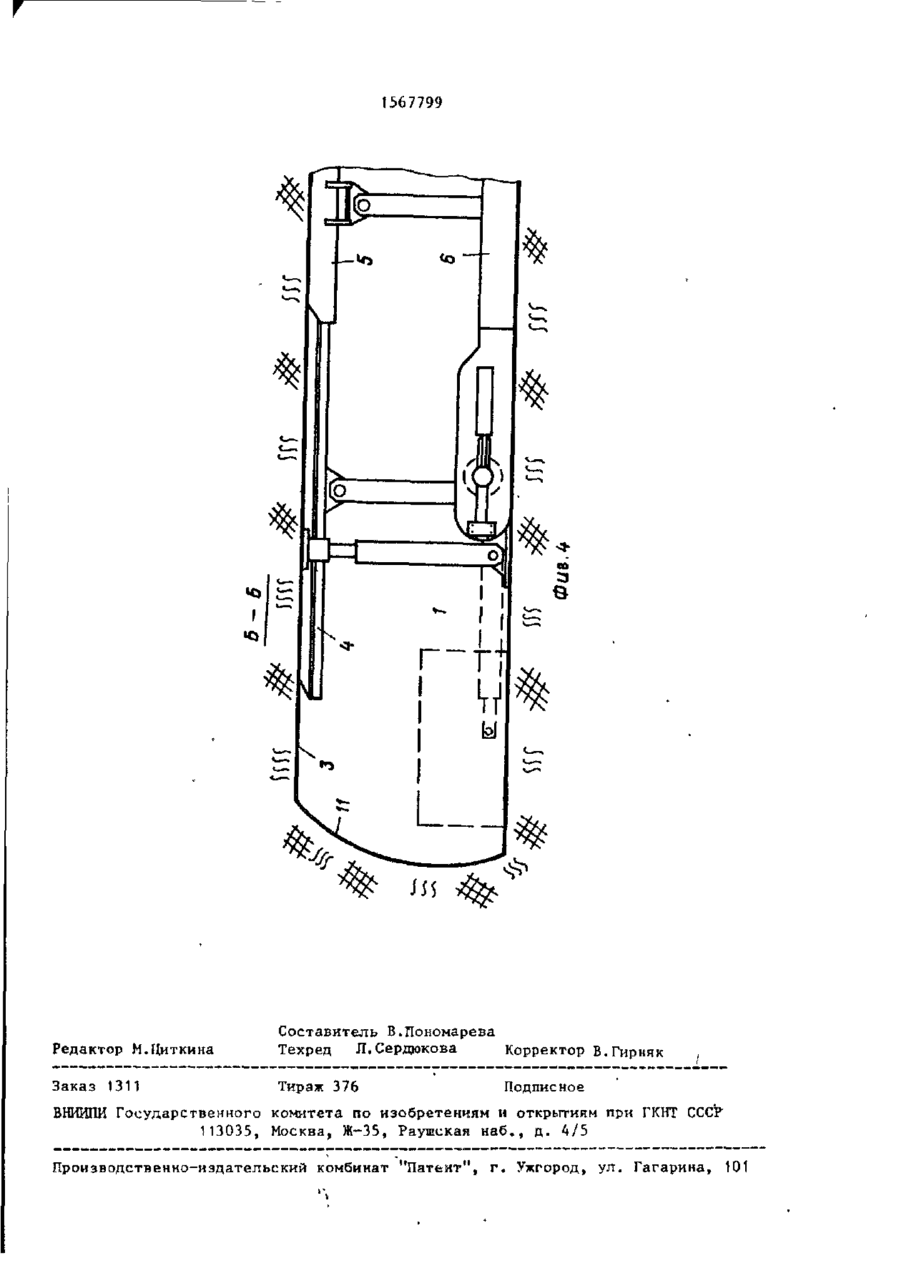

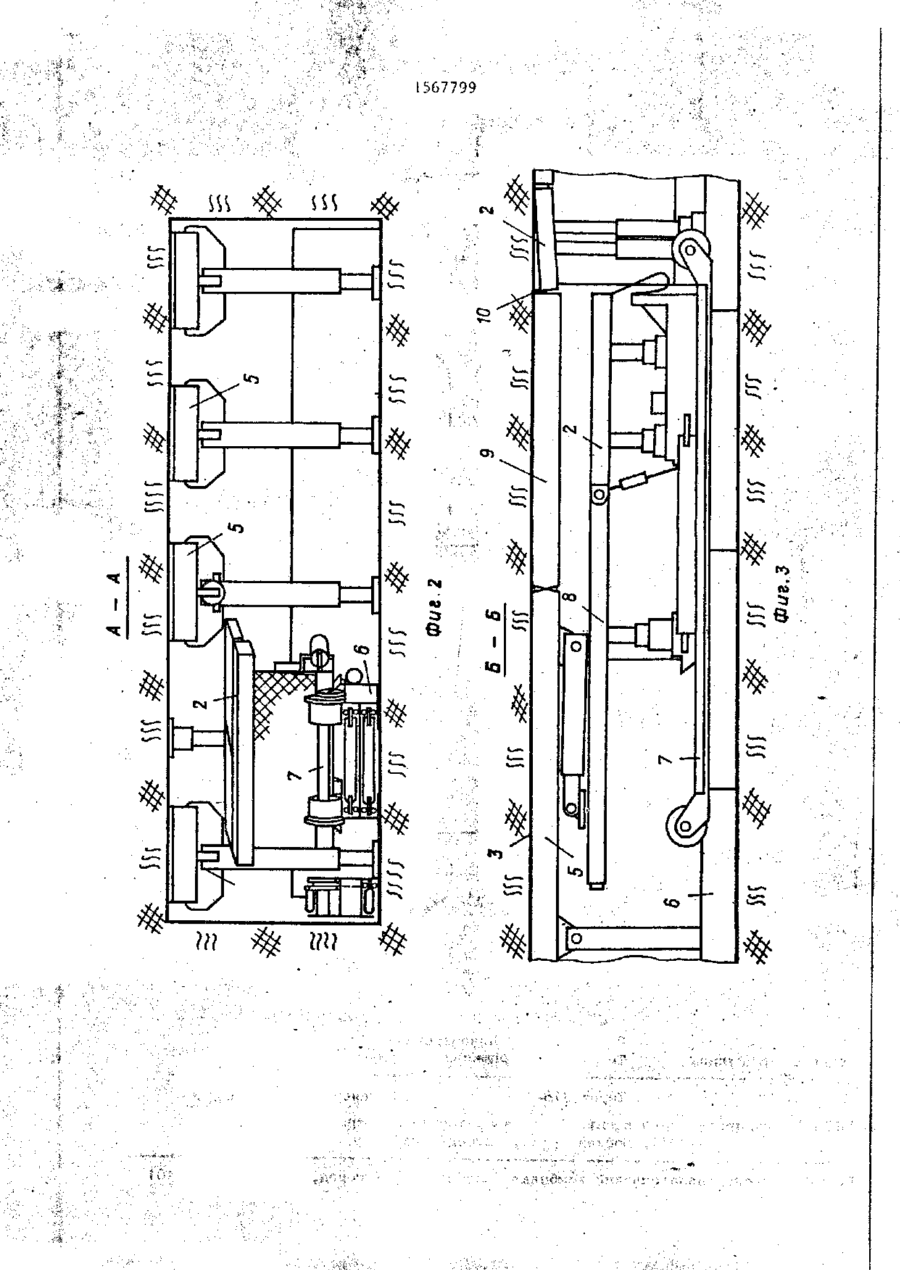

Изобретение относится к горному делу и м.б. использовано при монтаже механизированных очистных комплексов. Цель изобретения - экономия крепежных материалов при одновременном сокраще-, нии сроков работы по монтажу. Для этого забой монтажной камеры (МК) 1 проходят на величину, равную ширине секции крепи (СК) 2. Кровлю МК 1 кре 3 (Л с 8 Сл 1567799 пят выдвижными балками 4 секций временной механизированной крепи 5. При этом СК 2 устанавливают на транспортную дорожку и доставляют к месту разворота под перекрытиями 8 ранее смонтированных СК 2. При этом СК 2 разворачивают под защитой рессорных верхняков (В) 9. Последние имеют козырьки, которые прижимаются к кровле 10 ранее установленной СК 2. После разворота СК 2 и подключения к гидросистеме секции временной крепи 5 перемещают к груди забоя 11 МК 1. Смонтированная СК 2 прижимает козырек В 9. Цикл повторяется, что позволяет вести последовательно от выработки 12 к МК 1. А ил. Изобретение относится к горному ! та и ориентации секции механизированделу и может быть использовано при ной крепи 2 и ее подключении к гидромонтаже механизированных очистных системе секции временной крепи 5 пекомплексов. ремещают к груди эаб-оя 11 монтажной Целью изобретения является эконокамеры 1. Смонтированная секция кремия крепежных материалов при одновре- 20 пи 2 разжимается и прижимает козырьменном сокращении сроков работы по ком 10 верхняков 9 секции временной монтажу. механизированной крепи 5. Цикл повтоНа фиг.1 изображена схема доставки ряется. Монтаж секций механизировани монтажа секции механизированной ной крепи 2 ведут последовательно от 25 выработки 12, по которой их доставкрепну на фиг.2 - разрез А-А на фиг.t (положение секции крепи в моляют к монтажной камере J в ее забой. мент разворота)І на фиг.З - разрез Б-Б на фиг.1 (положение секции крепи Ф о р м у л а и з о б р е т е н и я при ее доставке); на фиг,4 - разрез Способ монтажа механизированной 30 Б-Б на фиг.1 (взаимное расположение крепи очистных комплексов, включаюконцевой головки забойного конвейера, щий проведение и крепление монтажной механизма проходки комбайна и временкамеры, доставку секций крепи к монной забойной крепи). тажной камере, поочередную транспорСпособ монтажа секций механизиротировку секций по монтажной камере, ванной крепи очистных комплексов осу- 35 разворот и установку в проектное поществляется следующим образом. ложение, подсоединение секции к гидросистеме комплекса и распор, о т Забой монтажной камеры 1 углубл и ч а ю щ и й с я тем, что, с целяют (проходят) на длину, равную ши лью экономии крепежных материалов рине секции крепи 2. Кровлю 2 монтажной камеры 1 крепят выдвижными балка- 40 при одновременном сокращении сроков работ по монтажу,монтажную камеру кажми 4 секций временной механизировандый раз проходят на величину,равную ши-* ной крепи 5. Одновременно секцию мерине секции крепи,используют в качестве ханизированной крепи 2 устанавливают крепи монтажной камеры временную забойна транспортную дорожку (забойный 45 ную крепь .секцию крепи доставляют в законвейер) 6, тележку 7 и доставляют бой под перекрытиями ранее смонтирок месту разворота под перекрытиями ванных секций механизированной крепи, 8 ранее смонтированных секций крепи а затем разворачивают и подсоединяют 2. Секцию крепи 2 разворачивают под к гидросистеме под защитой временной защитой задних рессорных верхняков 9. ,-50 забойной крепи, при этом монтаж мехаВерхняки 9 имеют козырьки 10, посред низированной крепи начинают от выраством которых они прижимаются к кровботки, по которой осуществляется доле 3 ранее установленной секции креставка секций крепи. пи 2 (фиг.З). После полного разворо 567799 ftj со IT 1567799 Редактор М.Циткина Составитель В.Пономарева Техред Л.Сердюкова Корректор В.Гирняк Заказ 1311 Тираж 376 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР" 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
