Пристрій для хімічного розчинення фосфогіпсу

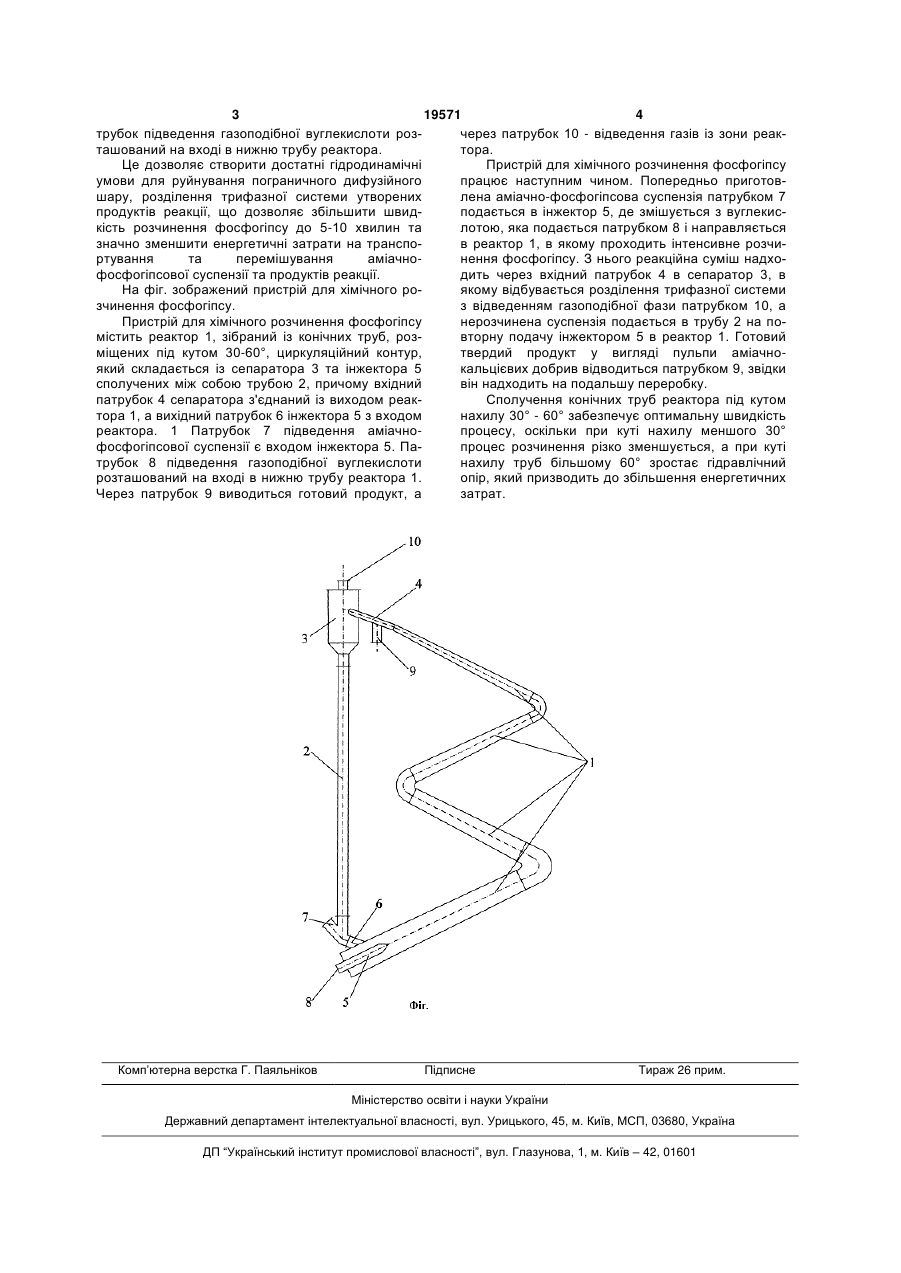

Пристрій для хімічного розчинення фосфогіпсу, що містить реактор, виготовлений із труб, з’єднаних послідовно і розміщених одна над одною, виносний циркуляційний контур з патрубками 3 19571 4 трубок підведення газоподібної вуглекислоти розчерез патрубок 10 - відведення газів із зони реакташований на вході в нижню трубу реактора. тора. Це дозволяє створити достатні гідродинамічні Пристрій для хімічного розчинення фосфогіпсу умови для руйнування пограничного дифузійного працює наступним чином. Попередньо приготовшару, розділення трифазної системи утворених лена аміачно-фосфогіпсова суспензія патрубком 7 продуктів реакції, що дозволяє збільшити швидподається в інжектор 5, де змішується з вуглекискість розчинення фосфогіпсу до 5-10 хвилин та лотою, яка подається патрубком 8 і направляється значно зменшити енергетичні затрати на транспов реактор 1, в якому проходить інтенсивне розчиртування та перемішування аміачнонення фосфогіпсу. З нього реакційна суміш надхофосфогіпсової суспензії та продуктів реакції. дить через вхідний патрубок 4 в сепаратор 3, в На фіг. зображений пристрій для хімічного роякому відбувається розділення трифазної системи зчинення фосфогіпсу. з відведенням газоподібної фази патрубком 10, а Пристрій для хімічного розчинення фосфогіпсу нерозчинена суспензія подається в трубу 2 на помістить реактор 1, зібраний із конічних труб, розвторну подачу інжектором 5 в реактор 1. Готовий міщених під кутом 30-60°, циркуляційний контур, твердий продукт у вигляді пульпи аміачноякий складається із сепаратора 3 та інжектора 5 кальцієвих добрив відводиться патрубком 9, звідки сполучених між собою трубою 2, причому вхідний він надходить на подальшу переробку. патрубок 4 сепаратора з'єднаний із виходом реакСполучення конічних труб реактора під кутом тора 1, а вихідний патрубок 6 інжектора 5 з входом нахилу 30° - 60° забезпечує оптимальну швидкість реактора. 1 Патрубок 7 підведення аміачнопроцесу, оскільки при куті нахилу меншого 30° фосфогіпсової суспензії є входом інжектора 5. Папроцес розчинення різко зменшується, а при куті трубок 8 підведення газоподібної вуглекислоти нахилу труб більшому 60° зростає гідравлічний розташований на вході в нижню трубу реактора 1. опір, який призводить до збільшення енергетичних Через патрубок 9 виводиться готовий продукт, а затрат. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
