Спосіб виготовлення в’яжучого з фосфогіпсу-дигідрату

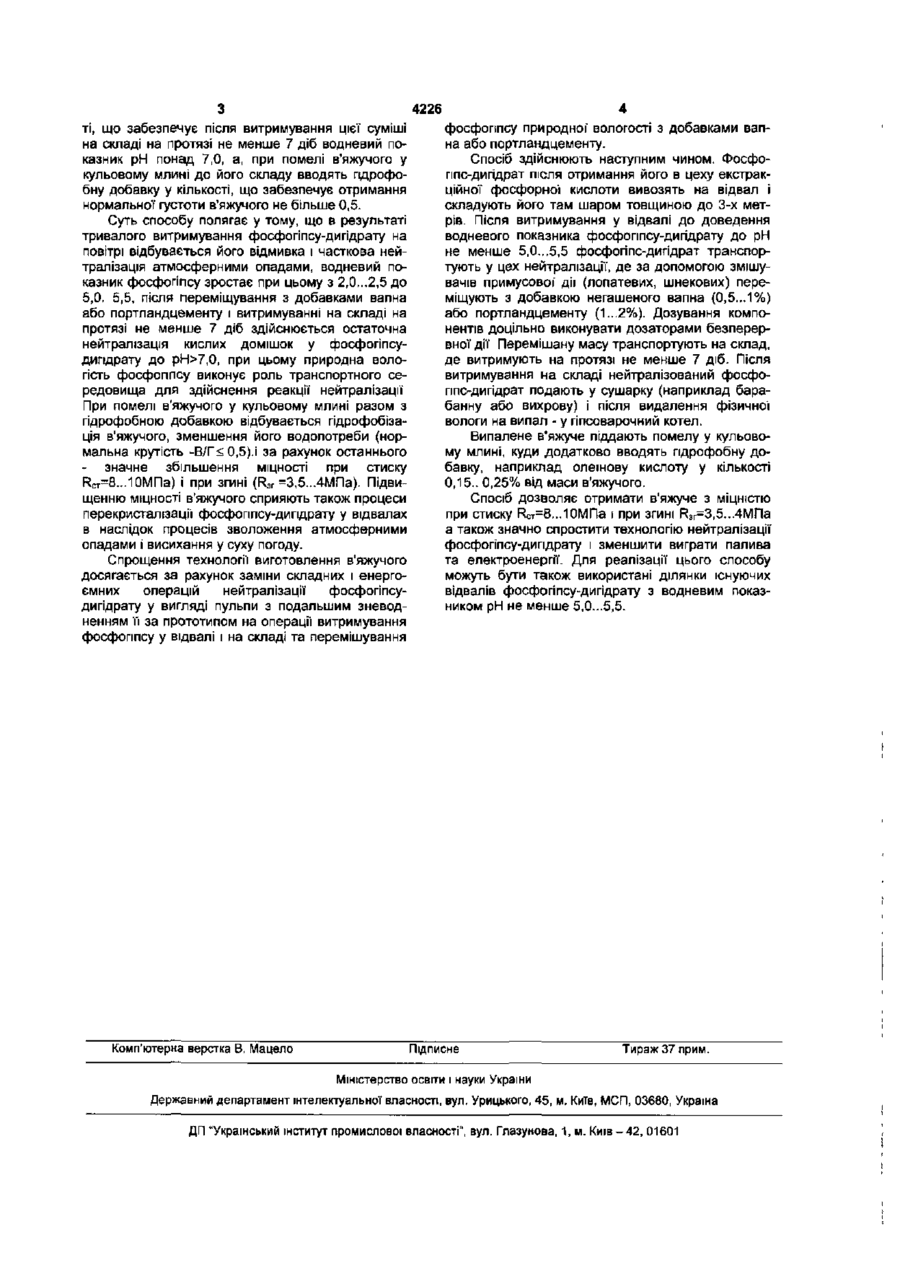

Спосіб виготовлення в'яжучого з фосфогіпсудигідрату, що включає нейтралізацію фосфоппсудигідрату, сушіння, випал у ппсоварильному котлі і помел у кульовому млині, який відрізняється тим, що нейтралізацію фосфоппсу-д и гідрату здійснюють шляхом витримування його у відвалах на відкритому повітрі до доведення водневого показника фосфогіпсу-ди гідрату до рН не менше ніж 5,0...5,5 з подальшим змішуванням фосфогіпсу-д и гідрату з добавленням негашеного вапна або портландцементу у кількості, що забезпечує після витримування цієї суміші на складі не менше ніж 7 діб водневий показник рН понад 7,0, а при помелі в'яжучого у кульовому млині до його складу вводять гідрофобну добавку у кількості, що забезпечує отримання нормальної густоти в'яжучого не більше ніж 0,5. Корисна модель відноситься до промисловості будівельних матеріалів і може бути використана на підприємствах з виробництва гіпсових в'яжучих і виробів з них Відомий спосіб виготовлення гіпсового в'яжучого з фосфогіпсу-дигідрату, що включає нейтралізацію фосфогіпсу-д и гідрату шляхом промивки у поєднанні з нейтралізацією і осадженням шкідливих кислих домішок у водній суспензії з подальшими сушкою, випалом І помелом (пат 1378133 Великобританії, 1971, пат. 2180760 Франції", 1972, пат 2308593 Франції, 1976; пат. 2218382 ФРН, 1978 та ін.). Недоліком цього способу є утворення значної кількості забруднених вод та великі витрати на їх видалення і знешкодження. Відомий спосіб виготовлення в'яжучого з фосфогіпсу-ди гідрату, що включає оптимізацію його кристалічної структури шляхом ущільнення пресуванням під тиском 4О...5ОМПа, термічну обробку і помел термічно обробленого фосфогіпсу (патент на винахід "Спосіб одержання гіпсового в'яжучого Найбільш близьким до запропонованого є спосіб виготовлення в'яжучого з фосфоппсудигідрату, що включає нейтралізацію фосфогіпсудигідрату вапняною суспензією, сушку в барабанній сушарці, випал у гіп со варочному котлі і помел у кульовому млині (Стоніс С.Н, Кукляускас А.І., Бачаускене М.М, Особенности получения строительного гипса из фосфогипса, - Строит, материалы, 1989, №2, с.14). Недоліком цього способу є низька міцність в'яжучого при стиску (RCT=5 ..6МПа) та згині (Рзг=2...3МПа), а також окладна технологія нейтралізації фосфогіпсу-ди гідрату, яка потребує переведення його в рідку пульпу, що викликає великі витрати палива та електроенергії на зневоднення пульпи. Завданнями корисної моделі є підвищення міцності в'яжучого при стиску і згині, а також спрощення технології нейтралізації фосфогіпсудигідрату. Виконання поставлених завдань досягається тим, що згідно зі способом виготовлення в'яжучого з фосфогіпсу-ди гідрату, що включає нейтралізацію фосфоппсу-дигідрату, сушку, випал у гіпооварочному котлі і помел у кульовому млині, нейтралізацію фосфогіпсу-ди гідрату здійснюють шляхом витримування його у відвалах на відкритому повітрі до доведення водневого показника фосфоппсудигідрату до рН не менше 5,0 ..5,5 з подальшим зміщуванням фосфоппсу-дигідрату з добавкою негашеного вапна або портландцементу у кількос із ВІДХОДІВ, що вміщують їх" /Сай В.І., Гавриленко О.І., Алеаксенко О Є., Крючков Ю.М, Руденко ВВ., Харламов Г. Д. - Держпатент України, №26699, Бюл №7 від 12.11.99р.) Недоліком цього способу є значні викиди кислих газів і пару на сталії термічної обробки фосфогіпсу-ди гідрату, а також ускладнення технологічного процесу, пов'язане з необхідністю пресування матеріалу і великими витратами електроенергії. 7,0, при цьому природна вологість фосфогіпсу виконує роль транспортного середовища для здійснення реакції нейтралізації При помелі в'яжучого у кульовому млині разом з гідрофобною добавкою відбувається гідрофобізація в'яжучого, зменшення його водопотреби (нормальна крутість -В/Г
