Шахтний акумулятор механічної енергії

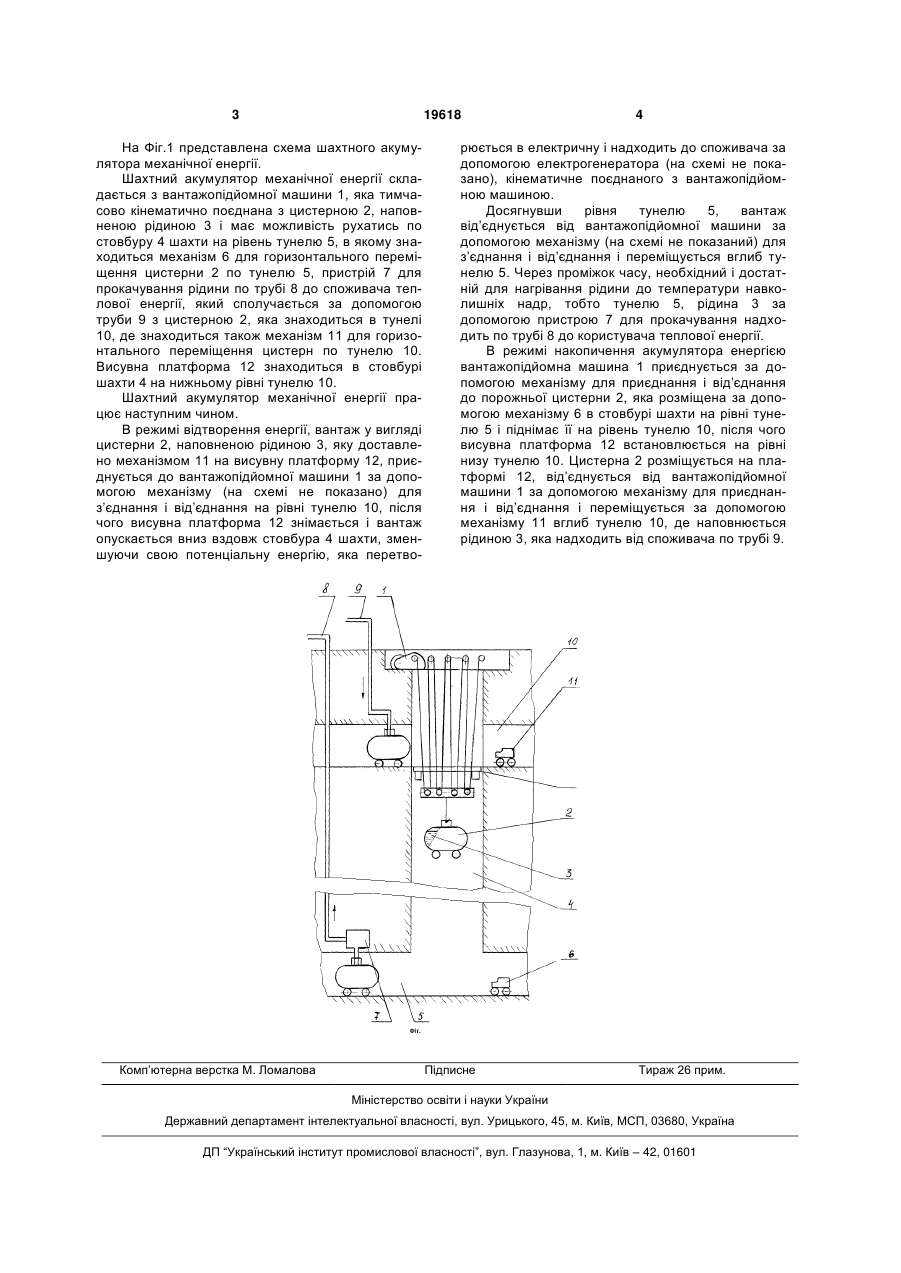

Шахтний акумулятор механічної енергії, що містить вантажопідйомну машину і кінематично з’єднаний з нею вантаж, який виконаний з можливістю рухатися всередині ємності, який відрізняється тим, що вантаж розміщений у шахті і виконаний у вигляді цистерн з рідиною зі змінною масою. (19) (21) u200607874 (22) 14.07.2006 (24) 15.12.2006 (62) a200603450, 30.03.2006 (46) 15.12.2006, Бюл. №12, 2006р. (72) Сало Олександр Андрійович (73) Сало Олександр Андрійович 3 19618 На Фіг.1 представлена схема шахтного акумулятора механічної енергії. Шахтний акумулятор механічної енергії складається з вантажопідйомної машини 1, яка тимчасово кінематично поєднана з цистерною 2, наповненою рідиною 3 і має можливість рухатись по стовбуру 4 шахти на рівень тунелю 5, в якому знаходиться механізм 6 для горизонтального переміщення цистерни 2 по тунелю 5, пристрій 7 для прокачування рідини по трубі 8 до споживача теплової енергії, який сполучається за допомогою труби 9 з цистерною 2, яка знаходиться в тунелі 10, де знаходиться також механізм 11 для горизонтального переміщення цистерн по тунелю 10. Висувна платформа 12 знаходиться в стовбурі шахти 4 на нижньому рівні тунелю 10. Шахтний акумулятор механічної енергії працює наступним чином. В режимі відтворення енергії, вантаж у вигляді цистерни 2, наповненою рідиною 3, яку доставлено механізмом 11 на висувну платформу 12, приєднується до вантажопідйомної машини 1 за допомогою механізму (на схемі не показано) для з’єднання і від’єднання на рівні тунелю 10, після чого висувна платформа 12 знімається і вантаж опускається вниз вздовж стовбура 4 шахти, зменшуючи свою потенціальну енергію, яка перетво Комп’ютерна верстка М. Ломалова 4 рюється в електричну і надходить до споживача за допомогою електрогенератора (на схемі не показано), кінематичне поєднаного з вантажопідйомною машиною. Досягнувши рівня тунелю 5, вантаж від’єднується від вантажопідйомної машини за допомогою механізму (на схемі не показаний) для з’єднання і від’єднання і переміщується вглиб тунелю 5. Через проміжок часу, необхідний і достатній для нагрівання рідини до температури навколишніх надр, тобто тунелю 5, рідина 3 за допомогою пристрою 7 для прокачування надходить по трубі 8 до користувача теплової енергії. В режимі накопичення акумулятора енергією вантажопідйомна машина 1 приєднується за допомогою механізму для приєднання і від’єднання до порожньої цистерни 2, яка розміщена за допомогою механізму 6 в стовбурі шахти на рівні тунелю 5 і піднімає її на рівень тунелю 10, після чого висувна платформа 12 встановлюється на рівні низу тунелю 10. Цистерна 2 розміщується на платформі 12, від’єднується від вантажопідйомної машини 1 за допомогою механізму для приєднання і від’єднання і переміщується за допомогою механізму 11 вглиб тунелю 10, де наповнюється рідиною 3, яка надходить від споживача по трубі 9. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
