Спосіб неінвазивної комплексної діагностики

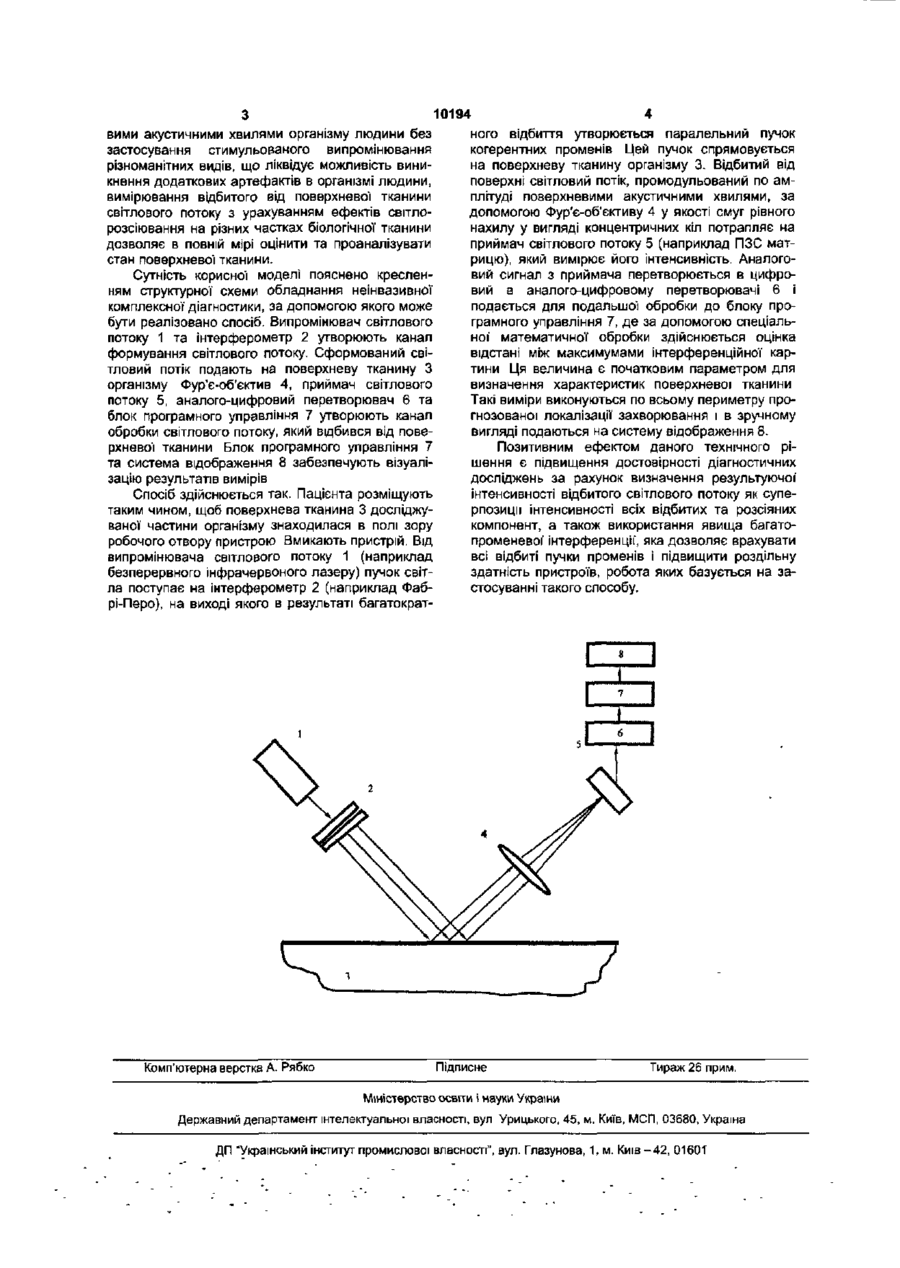

Спосіб неінвазивної комплексної діагностики, який полягає у тому, що поверхню тіла опроміню ють світловим потоком від джерела випромінювання, вимірюють інтенсивність світлового потоку, обробляють отримані сигнали та фіксують результати виміру, який відрізняється тим, що світловий потік від джерела випромінювання попередньо за допомогою багатопроменевого інтерферометра перетворюють в багатомодовий світловий потік, спрямовують на поверхневу тканину і реєструють оптичний сигнал, промодульований поверхневими акустичними хвилями тіла та проаналізований Фур'є-об'єктивом Корисна модель відноситься до галузі медичної діагностики і може бути застосована в спеціалізованих лікувально-діагностичних закладах для проведення комплексної" діагностики, до- та післяопераційного моніторингу. Відомий спосіб сканування біологічних тканин в діагностичних цілях [А.С. US 5735276 А, А61В5Ю0, 21.03.95], який передбачає формування пучка випромінювання, сканування цим пучком шляхом його пересування по тканині, сприйняття відбитого потоку випромінювання та формування на виході змінних електричних сигналів Вадами цього способу є те, що в якості інформативного сигналу про наявність та ступінь захворювання використане флуоресцентне випромінювання. Відомо, що явище флуоресценції на паталогічній ділянці виникає, як правило, в результаті введення в організм людини окремого маркеру, а це по-перше несе певне навантаження на організм, а по-друге збільшує в часі процес діагностики. Найбільш близьким до запропонованого за сукупністю ознак є спосіб неінвазивного аналізу крові [Патент 43665 України, А61В50, 17.12.01], який полягає у тому, що поверхню тіла опромінюють світловим потоком від джерела випромінювання, вимірюють інтенсивність світлового потоку, обробляють отримані сигнали та фіксують результати виміру. Вадами цього способу є те, що вимірювання інтенсивності відбувається без урахування дифуз них відбиттів світлового потоку різними частинками біологічної тканини, а вплив на поверхню тіла модульованим у часі ультразвуковим променем може призвести до небажаних артефактів стану організму, що знижує достовірність отриманих результатів. В основу корисної моделі поставлено задачу створити такий спосіб неінвазивної комплексної діагностики, згідно якому модуляція світлового потоку відбувається поверхневими акустичними хвилями, а вимірювання інтенсивності здійснюється з урахуванням повного відбитого від поверхневої тканини світлового потоку, що підвищує достовірність діагностики. Поставлена задача виконується тим, що в способі неінвазивної' комплексної діагностики, який полягає у тому, що поверхню тіла опромінюють світловим потоком від джерела випромінювання, вимірюють інтенсивність світлового потоку, обробляють отримані сигнали та фіксують результати виміру новим є те, що світловий потік від джерела випромінювання попередньо за допомогою багатопроменевого інтерферометра перетворюють в багатомодовий світловий потік, спрямовують на поверхневу тканину і реєструють оптичний сигнал, промодульований поверхневими акустичними хвилями тіла та проаналізований Фур'єоб'єктивом. Підвищення достовірності діагностики в способі, який пропонується, досягається тим, що модуляція світлового потоку здійснюється поверхне вими акустичними хвилями організму людини без застосування стимульованого випромінювання різноманітних видів, що ліквідує можливість виникнення додаткових артефактів в організмі людини, вимірювання відбитого від поверхневої тканини світлового потоку з урахуванням ефектів світлорозсіювання на різних частках біологічної тканини дозволяє в повній мірі оцінити та проаналізувати стан поверхневої тканини. Сутність корисної моделі пояснено кресленням структурної схеми обладнання неінвазивної комплексної діагностики, за допомогою якого може бути реалізовано спосіб. Випромінювач світлового потоку 1 та інтерферометр 2 утворюють канал формування світлового потоку. Сформований світловий потік подають на поверхневу тканину З організму Фур'є-об'єктив 4, приймач світлового потоку 5, аналого-цифровий перетворювач 6 та блок програмного управління 7 утворюють канал обробки світлового потоку, який вщбився від поверхневої тканини Блок програмного управління 7 та система відображення 8 забезпечують візуалізацію результатів вимірів Спосіб здійснюється так. Пацієнта розміщують таким чином, щоб поверхнева тканина 3 досліджуваної частини організму знаходилася в полі зору робочого отвору пристрою Вмикають пристрій. Від випромінювача світлового потоку 1 (наприклад безперервного інфрачервоного лазеру) пучок світла поступає на інтерферометр 2 (наприклад Фабрі-Перо), на виході якого в результаті багатократ Комп'ютерна верстка А. Рябко 10194 ного відбиття утворюється паралельний пучок когерентних променів Цей пучок спрямовується на поверхневу тканину організму 3. Відбитий від поверхні світловий потік, промодульований по амплітуді поверхневими акустичними хвилями, за допомогою Фур'є-об'єктиву 4 у якості смуг рівного нахилу у вигляді концентричних кіл потрапляє на приймач світлового потоку 5 (наприклад ПЗС матрицю), який вимірює його інтенсивність. Аналоговий сигнал з приймача перетворюється в цифровий в аналого-цифровому перетворювачі 6 і подається для подальшої обробки до блоку програмного управління 7, де за допомогою спеціальної' математичної обробки здійснюється оцінка відстані між максимумами інтерференційної картини Ця величина є початковим параметром для визначення характеристик поверхневої тканини Такі виміри виконуються по всьому периметру прогнозованої локалізації захворювання і в зручному вигляді подаються на систему відображення 8. Позитивним ефектом даного технічного рішення є підвищення достовірності діагностичних досліджень за рахунок визначення результуючої Інтенсивності відбитого світлового потоку як суперпозиції інтенсивності всіх відбитих та розсіяних компонент, а також використання явища багатопроменевоГ інтерференції, яка дозволяє врахувати всі відбиті пучки променів і підвищити роздільну здатність пристроїв, робота яких базується на застосуванні такого способу. Підписне Тираж 26 прим. Міністерство ОСВІТИ і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 0160Т
