Електроакустичний перетворювач
Номер патенту: 19643
Опубліковано: 15.12.2006
Автори: Шарапов Валерій Михайлович, Воропай Володимир Іванович, Ротте Сергій Вікторович, Мовсіков Геннадій Костянтинович, Луговий Володимир Михайлович
Формула / Реферат
Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, який відрізняється тим, що корпус виконаний у вигляді сегмента порожнистої кулі.
Текст

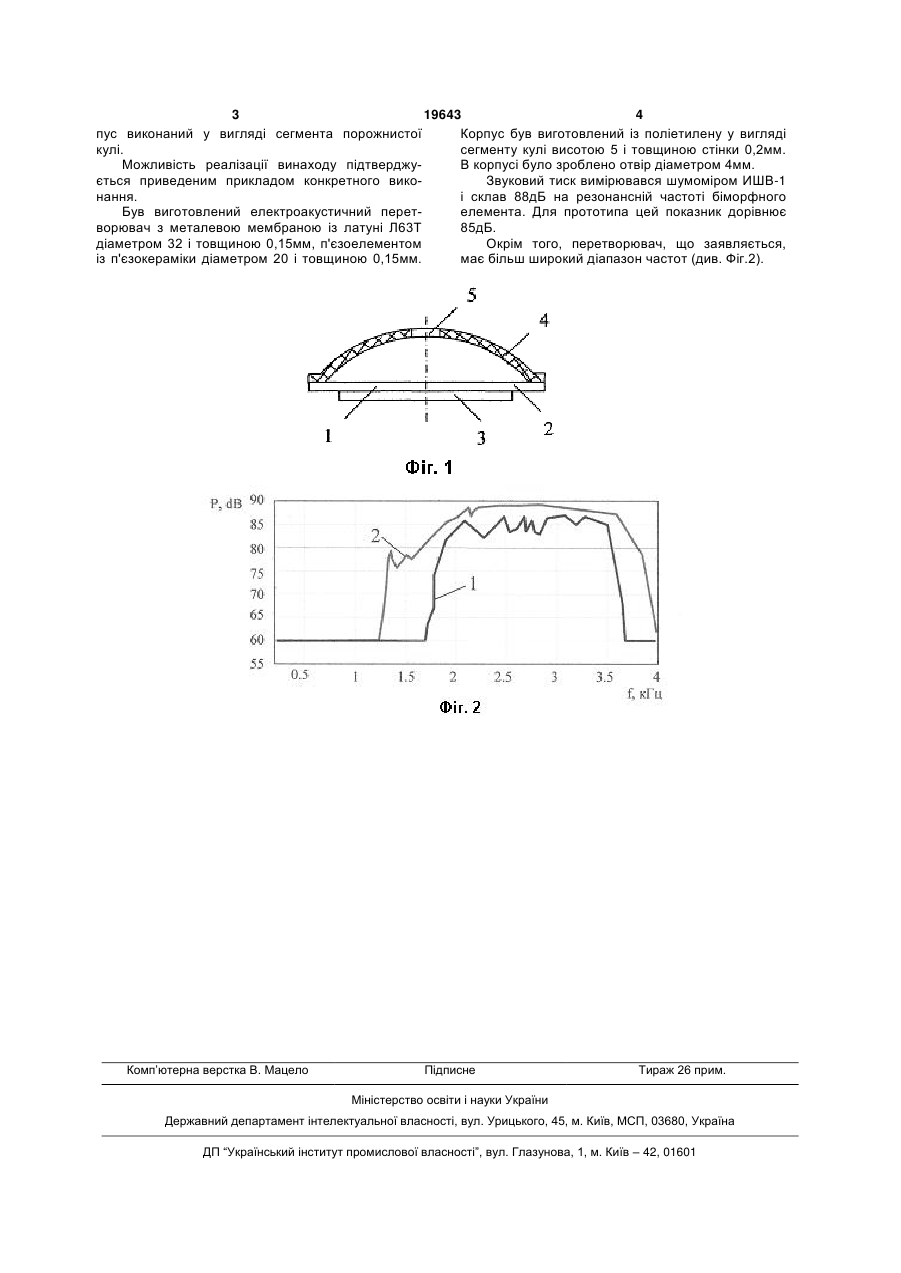

Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, який відрізняється тим, що корпус виконаний у вигляді сегмента порожнистої кулі. (19) (21) u200608139 (22) 20.07.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Шарапов Валерій Михайлович, Мовсіков Геннадій Костянтинович, Луговий Володимир Михайлович, Воропай Володимир Іванович, Ротте Сергій Вікторович 3 19643 4 пус виконаний у вигляді сегмента порожнистої Корпус був виготовлений із поліетилену у вигляді кулі. сегменту кулі висотою 5 і товщиною стінки 0,2мм. Можливість реалізації винаходу підтверджуВ корпусі було зроблено отвір діаметром 4мм. ється приведеним прикладом конкретного викоЗвуковий тиск вимірювався шумоміром ИШВ-1 нання. і склав 88дБ на резонансній частоті біморфного Був виготовлений електроакустичний перетелемента. Для прототипа цей показник дорівнює ворювач з металевою мембраною із латуні Л63Т 85дБ. діаметром 32 і товщиною 0,15мм, п'єзоелементом Окрім того, перетворювач, що заявляється, із п'єзокераміки діаметром 20 і товщиною 0,15мм. має більш широкий діапазон частот (див. Фіг.2). Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectroacoustic converter
Автори англійськоюSharapov Valeriy Mykhaylovych, Rotte Serhiy Viktorovych
Назва патенту російськоюЭлектроакустический преобразователь
Автори російськоюШарапов Валерий Михайлович, Ротте Сергей Викторович
МПК / Мітки
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
Код посилання
