Електроакустичний перетворювач
Номер патенту: 19644
Опубліковано: 15.12.2006
Автори: Мовсіков Геннадій Костянтинович, Шарапов Валерій Михайлович, Луговий Володимир Михайлович, Воропай Володимир Іванович, Ротте Сергій Вікторович
Формула / Реферат
Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, який відрізняється тим, що корпус виконаний у вигляді сегмента порожнистої кулі, а металічна мембрана і корпус мають циліндричні виступи, якими вони з'єднані один з одним.
Текст

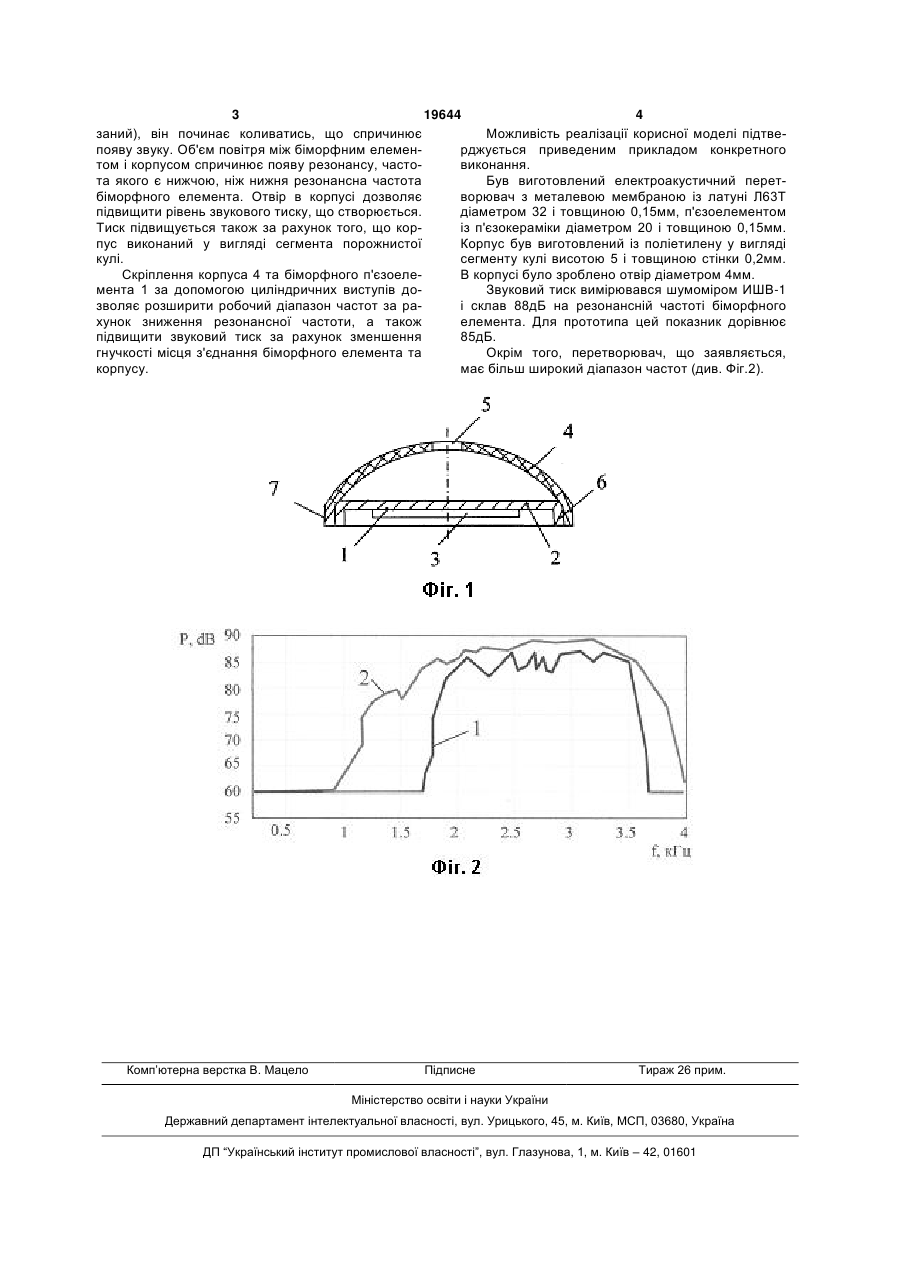

Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, який відрізняється тим, що корпус виконаний у вигляді сегмента порожнистої кулі, а металічна мембрана і корпус мають циліндричні виступи, якими вони з'єднані один з одним. (19) (21) u200608140 (22) 20.07.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Шарапов Валерій Михайлович, Мовсіков Геннадій Костянтинович, Луговий Володимир Михайлович, Воропай Володимир Іванович, Ротте Сергій Вікторович (73) Шарапов Валерій Михайлович 3 19644 4 заний), він починає коливатись, що спричинює Можливість реалізації корисної моделі підтвепояву звуку. Об'єм повітря між біморфним елеменрджується приведеним прикладом конкретного том і корпусом спричинює появу резонансу, частовиконання. та якого є нижчою, ніж нижня резонансна частота Був виготовлений електроакустичний перетбіморфного елемента. Отвір в корпусі дозволяє ворювач з металевою мембраною із латуні Л63Т підвищити рівень звукового тиску, що створюється. діаметром 32 і товщиною 0,15мм, п'єзоелементом Тиск підвищується також за рахунок того, що коріз п'єзокераміки діаметром 20 і товщиною 0,15мм. пус виконаний у вигляді сегмента порожнистої Корпус був виготовлений із поліетилену у вигляді кулі. сегменту кулі висотою 5 і товщиною стінки 0,2мм. Скріплення корпуса 4 та біморфного п'єзоелеВ корпусі було зроблено отвір діаметром 4мм. мента 1 за допомогою циліндричних виступів доЗвуковий тиск вимірювався шумоміром ИШВ-1 зволяє розширити робочий діапазон частот за раі склав 88дБ на резонансній частоті біморфного хунок зниження резонансної частоти, а також елемента. Для прототипа цей показник дорівнює підвищити звуковий тиск за рахунок зменшення 85дБ. гнучкості місця з'єднання біморфного елемента та Окрім того, перетворювач, що заявляється, корпусу. має більш широкий діапазон частот (див. Фіг.2). Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectroacoustic converter
Автори англійськоюSharapov Valeriy Mykhaylovych, Rotte Serhiy Viktorovych
Назва патенту російськоюЭлектроакустический преобразователь
Автори російськоюШарапов Валерий Михайлович, Ротте Сергей Викторович
МПК / Мітки
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
