Лічильник спожитої електроенергії

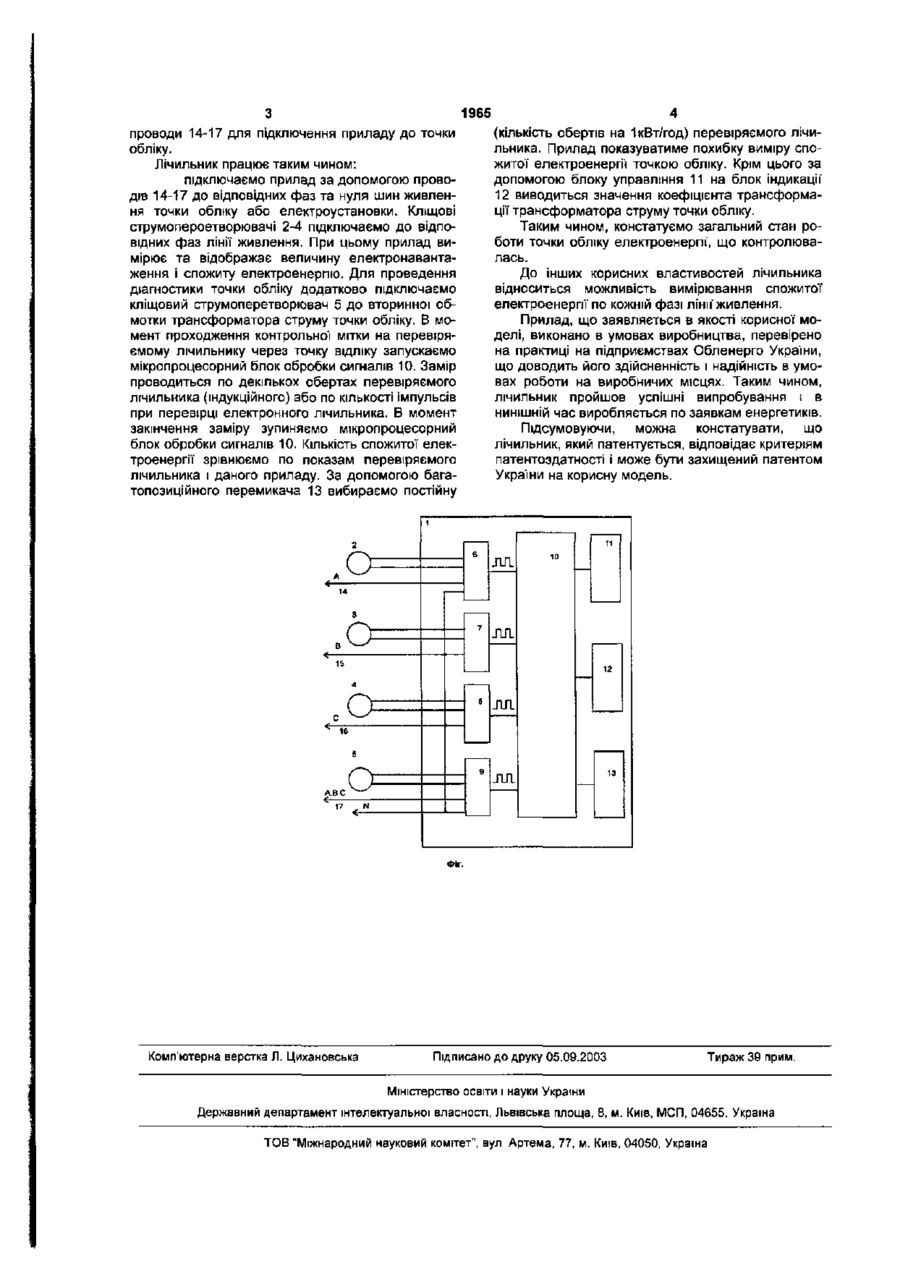

Лічильник спожитої електроенергії, що містить в собі корпус, всередині якого вмонтований прилад для підрахунку та індикації спожитої елек троенергії, з'єднувальні проводи, елементи приєднання до точки обліку, який відрізняється тим, що містить принаймні один або чотири кліщові струмоперетворювачі, які через елементи з'єднання з'єднані з відповідними електронними платами обліку спожитої електроенергії, Імпульсний сигнал з яких поступає на мікропроцесорний блок обробки інформації, що з'єднаний з блоком управління, блоком індикації та багатопозиційним перемикачем. Корисна модель, що патентується відноситься до енергетики і може бути застосована для оперативного визначення величини споживання електроенергії електроустановками, а також для здійснення діагностики роботи точки обліку електроенергії на місці її установки. Відомі прилади та пристрої, що застосовуються для обліку спожитої' електроенергії, наприклад, електронний прибор EHF3 заводу електролічильників Ганцприлад, Угорщина та навантажувальний пристрій для здійснення діагностики роботи точки обліку за патентом України №45935, що прийнятий нами за прототип і приведений в якості додатку до опису заявки для полегшення роботи експертизи Вибір прототипу є дещо умовним, тому що надто різні задачі виконують конструкції, та й по нашим інформаційним даним ні на Україні, ні в країнах СНД немає приладу, що діагностував би роботу точки обліку на реальному електронавантаженні в умовах виробництва. Недоліком всіх відомих ЛІЧИЛЬНИКІВ є те, що вони включаються послідовно в ЛІНІЮ живлення з електроустановками, що вимагає робити розрив в лінії" живлення, проводити повне відключення електроустановок і визначають тільки кількість спожитої електроенергії. Недоліком прототипу є те, що він містить в собі елементи електронавантаження, та пристрої для його підключення (пускорегулююча апаратура, штанга) до точки обліку, які все-таки не можуть замінити собою реальне навантаження електроустановок, що підключені до точки обліку. Тому була поставлена задача створення приладу, що не містив би в собі вищевказаних недоліків. В основу корисної моделі, що вирішує ці проблеми і заявляється до патентування, є те, що лічильник спожитої електроенергії містить в собі корпус, всередині якого вмонтовано електронні плати визначення кількості спожитої електроенергії, мікропроцесорний блок обробки сигналів, блок управління, блок індикації, проводи підключення до лінії живлення, через елементи з'єднання підключені чотири кліщові струмоперетворювачі, поєднані з відповідними електронними платами, що дало можливість безконтактним способом (не розриваючи ЛІНІЮ живлення) вимірювати величину спожитої' електроенергії, величину електронавантаження, похибку спожитої електроенергії точкою обліку, коефіцієнт трансформації трансформаторів струму на реальному електронавантаженні. Лічильник, ЩО пропонується, зображено на кресленні (див. Фіг.). Прилад складається з корпусу 1, до якого через елементи з'єднання підключені КЛІЩОВІ струмоперетворювачі 2-5, поєднані з електронними платами визначення кількості спожитої електроенергії 6-9, імпульсні сигнали з яких заведені на мікропроцесорний блок обробки сигналів 10, поєднаний з блоком управління 11, блоком індикації 12, багатопозиційним перемикачем 13, ю CD О) 1965 (кількість обертів на 1кВт/год) перевіряємого лічильника. Прилад показуватиме похибку виміру спожитої електроенергії точкою обліку. Крім цього за допомогою блоку управління 11 на блок індикації 12 виводиться значення коефіцієнта трансформації трансформатора струму точки обліку. Таким чином, констатуємо загальний стан роботи точки обліку електроенергії', що контролювалась. До інших корисних властивостей лічильника відноситься можливість вимірювання спожитої електроенергії по кожній фазі лінії" живлення. Прилад, що заявляється в якості корисної моделі, виконано в умовах виробництва, перевірено на практиці на підприємствах Обленерго України, що доводить його здійсненність і надійність в умовах роботи на виробничих місцях. Таким чином, лічильник пройшов успішні випробування і в нинішній час виробляється по заявкам енергетиків. Підсумовуючи, можна констатувати, що лічильник, який патентується, відповідає критеріям патентоздатності і може бути захищений патентом України на корисну модель. проводи 14-17 для підключення приладу до точки обліку. Лічильник працює таким чином: підключаємо прилад за допомогою проводів 14-17 до відповідних фаз та нуля шин живлення точки обліку або електроустановки. Кліщові струмопероетворювачі 2-4 підключаємо до відповідних фаз лінії живлення. При цьому прилад вимірює та відображає величину електронавантаження і спожиту електроенергію. Для проведення діагностики точки обліку додатково підключаємо кліщовий струмоперетворювач 5 до вторинної обмотки трансформатора струму точки обліку. В момент проходження контрольної мітки на перевіряємому лічильнику через точку відліку запускаємо мікропроцесорний блок обробки сигналів 10. Замір проводиться по декількох обертах перевіряємого лічильника (індукційного) або по кількості імпульсів при перевірці електронного лічильника. В момент закінчення заміру зупиняємо мікропроцесорний блок обробки сигналів 10. Кількість спожитої електроенергії зрівнюємо по показам перевіряємого лічильника і даного приладу. За допомогою багатопозиційного перемикача 13 вибираємо постійну 1 и 2 .пл 6 ( ) A 10 ^ 14 — 3 I В ч ) 7 —' ЛЯ 15 12 4 і і e ЛЯ С *• 16 s {v л в с -^ k 17 < Комп'ютерна верстка Л. Цихановська 1 / 9 ля 13 H Підписано до друку 05.09.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м. Київ, 04050, Україна
